CA6140车床配套空气滤清器三维结构

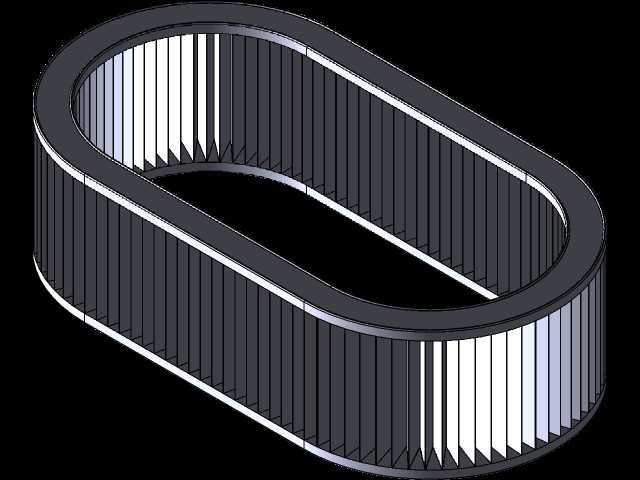

　　这款环形空气过滤元件的三维结构，最初是为CA6140普通车床的主轴箱通风过滤场景做的适配设计，建模过程中特意调整了常规空滤的折距参数，没有完全照搬市售K&N E-3514的成品尺寸，核心是匹配车床箱体的安装空间边界。在机床实际运行场景里，主轴箱内部齿轮高速啮合会持续搅动润滑油，形成带油雾的内部正压，需要通过通风口平衡压力，同时要阻挡外界车间环境里的金属切屑碎屑、打磨粉尘、漂浮颗粒物进入箱体，避免杂质混入润滑油后加速齿轮、轴承的磨损，这个过滤元件就是承担这个双向防护的作用：既保证箱体内外气压顺畅流通，又拦截双向的杂质颗粒。

　　从结构设计逻辑来看，整体采用长圆形跑道式环形布局，这种形态不是随意选择的，是对应CA6140主轴箱侧壁的安装位轮廓做的适配——车床侧壁的安装空间是狭长型的，圆形滤芯的有效过滤面积在同等安装宽度下会小很多，长圆形结构可以在有限的安装投影范围内，最大化折叠滤纸的展开面积，提升容尘量的同时降低通风阻力。滤纸的折峰做了等间距排布，折高统一控制在适配安装腔深度的尺寸，每道折痕都做了定型压边处理，避免在机床持续振动的工况下出现滤纸倒伏、折峰粘连的问题，一旦折峰粘连就会直接减少有效通风面积，导致箱体内压升高，出现润滑油从密封缝隙渗漏的问题。

　　建模过程中特意区分了上下端盖的结构细节，上端盖做了内嵌式的密封槽，用来卡装橡胶密封垫，和箱体安装座的凸台配合实现端面密封，避免未经过滤的空气从安装缝隙旁通进入箱体；下端盖做了外翻的定位边，安装时可以直接卡在箱体安装口的台阶上，不需要额外做复杂的定位结构，一线维修更换的时候不需要专用工装，徒手就能完成对位安装，适配车间日常维保的操作习惯。滤纸和端盖的连接部位，建模时预留了注胶槽的结构，实际生产中这个位置会灌注聚氨酯密封胶，把滤纸端部完全封死，杜绝旁通漏风的隐患。

　　关于安装边界的尺寸控制，建模时特意核对了CA6140主轴箱安装位的三个核心尺寸：一是整体的长圆形外轮廓尺寸，保证和安装座的内孔单边留有0.2mm的安装间隙，既不会因为尺寸公差导致装不进去，也不会因为间隙过大出现晃动；二是滤芯的轴向高度，完全匹配安装腔的深度，安装后上端盖刚好和箱体盖板齐平，不会出现盖板压到滤纸或者压不紧密封垫的问题；三是内圈的通径尺寸，保证足够的通风通流面积，经测算在车床正常运行的通风量下，整个滤芯的通气阻力低于30Pa，完全不会影响箱体的压力平衡。

　　从功能特性上来说，这种环形折叠式的过滤结构，相比平面滤网，容尘量能提升4倍以上，因为折状结构可以在有限空间内展开更大的过滤面积，金属切屑、粉尘会被拦截在滤纸的外侧折谷位置，不会轻易堵塞滤纸孔隙，日常维保只需要用压缩空气从内向外反吹，就能清理掉大部分附着的杂质，重复使用的周期更长，适合机加工车间多粉尘、多金属碎屑的恶劣工况。另外建模时特意做了结构的简化处理，把滤纸的折痕做了均匀阵列，没有做多余的装饰性结构，方便后续做有限元通风阻力仿真，也方便加工时开模做端盖的注塑模具，整个结构没有复杂的倒扣，生产装配的工序很少，适合批量做机床的备件生产。

　　在实际的机床配套场景里，这类空气滤芯的更换周期通常和机床的润滑油保养周期同步，每次换油的时候同步检查滤芯的堵塞情况，这个结构的设计也考虑了维保的便利性，不需要拆解主轴箱的其他部件，只需要拆开通风口的盖板就能直接取出滤芯，反吹清理或者更换都很方便。建模过程中没有照搬市售车用空滤的参数，因为车用空滤的通风量要求、安装空间、使用工况都和机床完全不同，车用空滤要应对大流量的进气需求，折距更密，而机床的通风量很小，但是要应对持续的振动和金属碎屑的磨损，所以特意把滤纸的厚度参数做了调整，选用更挺度更高的过滤材质，折距适当放大，避免金属碎屑卡在折缝里造成永久堵塞。另外上下端盖的材质选用耐油橡胶改性的塑料，因为长期接触润滑油雾，普通塑料容易出现脆化开裂的问题，耐油材质可以保证在机床的全生命周期内，端盖不会出现开裂变形，密封性能持续稳定。
