CA6140车床用圆形通风滤器结构设计

　　在普通卧式车床的运行维护场景里，主轴箱、进给箱等密闭腔体的通风散热与杂质拦截一直是影响设备连续运转寿命的关键细节，这款适配CA6140车床的圆形滤器，正是针对车床箱体端侧的通风口安装需求开发的功能构件。日常车床加工过程中，车间环境内漂浮的金属切屑碎屑、打磨产生的磨料颗粒、空气中的浮尘很容易顺着箱体的通风间隙进入内部，一旦混入润滑油路或者卡滞在齿轮啮合面、轴承滚动体间隙里，轻则造成传动件异常磨损、润滑油脂污染失效，重则引发齿轮打齿、轴承抱死的故障，直接打断生产节奏，而这款滤器的核心作用就是在保障箱体内部空气流通、平衡内外温差带来的腔体内压变化的同时，把外界的固态杂质拦截在腔体外部。

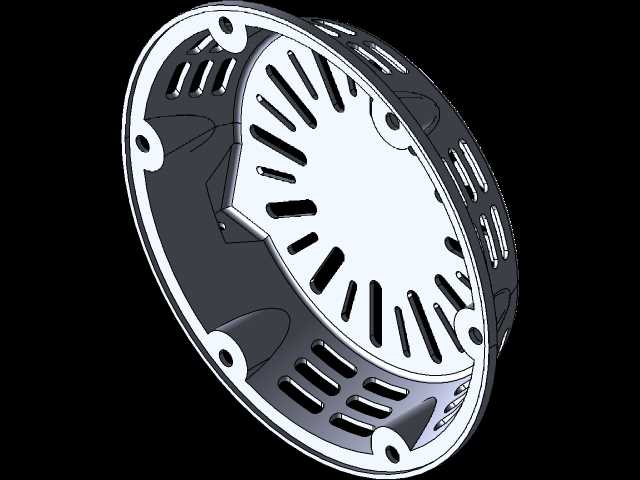

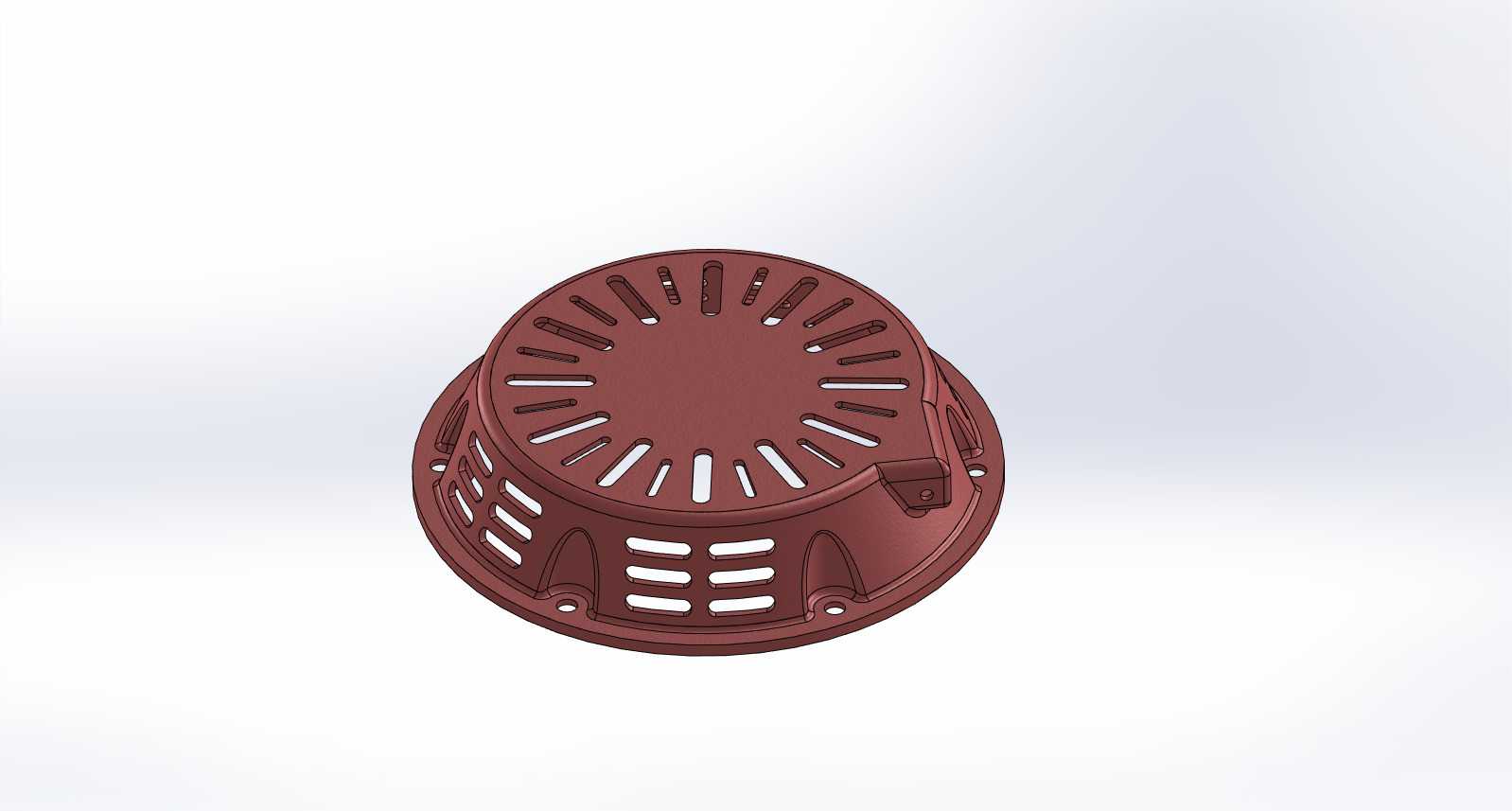

　　从结构设计思路来看，这款滤器采用了一体化的圆盘式浅盆造型，整体轮廓完全匹配CA6140车床箱体端侧的安装位圆弧边界，底部带一圈外翻的安装法兰边，法兰边上预留了三个均匀分布的螺栓过孔，安装时直接贴合箱体的通风口端面，用标准内六角螺栓即可完成固定，不需要额外加工适配转接件，安装边界完全贴合原厂安装位的尺寸公差，替换旧件时不需要对床身做任何二次加工。滤器的主体侧壁和顶面都做了差异化的通槽开孔设计：顶面的开孔是沿圆周径向均匀排布的长条形窄缝，缝隙宽度控制在1.5mm，刚好能拦截绝大多数肉眼可见的金属切屑，同时径向排布的缝隙不会因为顶面落尘堆积就完全堵死通风通道，哪怕有少量切屑落在顶面，设备运行产生的振动也会让切屑顺着径向缝隙滑落到滤器外侧；侧壁的开孔则采用了分层排布的横向长槽组，每层三组长槽沿圆周均匀分布，这种侧面开孔的设计一方面扩大了整体通风面积，就算顶面缝隙被加工产生的长切屑临时覆盖，侧面的通道依然能保障空气正常流通，避免箱体内压异常升高导致润滑油从密封件缝隙渗漏，另一方面侧面开孔的朝向是水平向下倾斜的，车间日常清扫时飞溅的切削液、地面扬尘很难直接顺着开孔冲进箱体内部。

　　滤器的侧边还设计了一个带卡扣位的凸台结构，这个结构是用来和箱体上的定位卡槽配合的，安装时先把凸台卡入卡槽完成预定位，再拧固定螺栓，能避免安装过程中滤器移位导致的密封间隙，也能在设备长期运行产生振动时，分担螺栓承受的径向剪切力，防止螺栓松动脱落。整个滤器的壁厚做了均匀化处理，所有开孔的边缘都做了0.2mm的圆角过渡，没有尖锐的应力集中棱角，不管是采用注塑成型还是钣金冲压工艺生产，都能保证成型后零件的变形量控制在公差范围内，不会出现安装孔位错位、缝隙宽窄不均的问题。

　　实际装车使用时，这款滤器的通风量完全能匹配CA6140车床主轴箱在最高转速连续运转时的散热通风需求，不会因为加装滤器就导致箱体内温升高超过设计阈值，同时拦截杂质的效果能把进入箱体的大颗粒杂质占比降低90%以上，大幅延长润滑油的更换周期，减少传动件的异常磨损概率。和市面上常见的平面式滤网相比，这种带立体围边的结构强度更高，不会因为车间内工件磕碰、清扫时的剐蹭就出现变形破损，日常维护只需要定期用压缩空气从内侧向外吹净缝隙里积攒的灰尘碎屑即可，不需要频繁拆卸更换，能有效降低设备的日常维护成本。在做三维建模时，整个零件的特征参数完全参照CA6140原厂安装位的实测尺寸搭建，所有开孔的排布、安装孔的孔距、法兰边的厚度都和原厂配件保持一致，不管是用来做设备维修的替换件建模参考，还是做车床改造的通风结构优化设计，都能直接提取参数使用，不需要反复核对安装边界的适配性。
