商用嵌入式燃气烤箱集成灶具三维结构

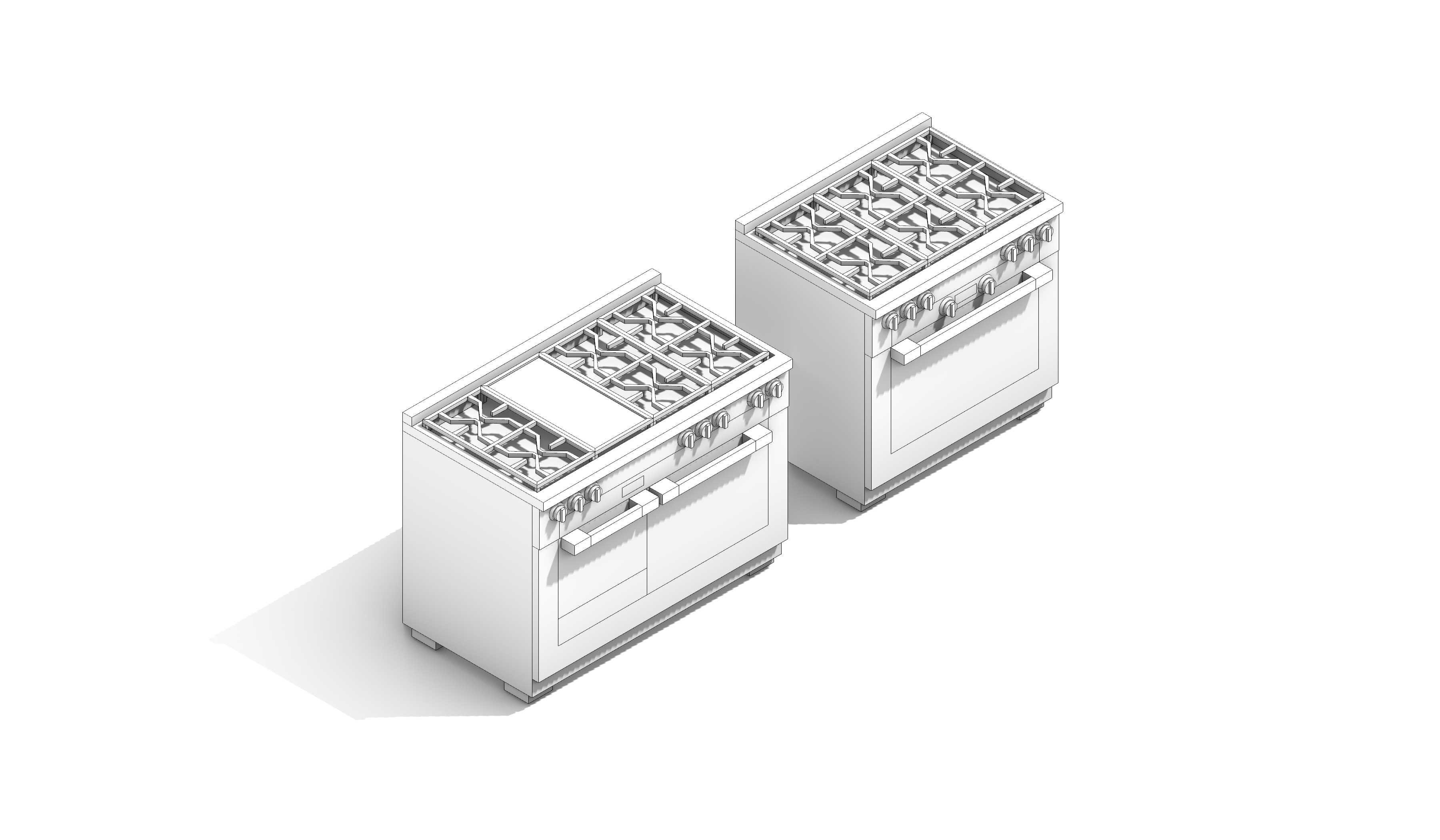

　　本次呈现的两款不同规格的燃气集成烤箱灶具，分别对应36英寸与48英寸的台面宽度规格，主要面向商用餐饮后厨、中央厨房配套、高端私宅定制厨房等场景使用，区别于普通家用厨电产品，该类设备在结构设计上优先考虑高频次使用下的结构稳定性、热效率传导均匀性以及安装适配的通用性。从实际使用场景来看，36英寸规格更适配中小型西餐厅、烘焙工作室的操作间布局，在有限的台面空间内整合多头燃气灶具与大容量烤箱腔体，可同时完成灶面煎炒、炉头熬煮与腔体内烘焙、恒温烤制的多工序并行作业，减少后厨设备占地，提升操作动线的流畅度；48英寸规格则对应大型餐饮门店、连锁餐饮中央配餐点的使用需求，额外增加的灶头数量与加宽烤箱腔体，可支撑高峰时段多菜品同步制作的产能要求，适配大份量餐食的批量烤制需求。

　　在功能特性的结构设计上，两款设备均采用上灶下腔的集成式布局，灶面区域的炉头采用下沉式安装结构，炉架采用铸铁材质的防滑支脚设计，可适配不同直径的平底锅、烤盘、汤锅放置，避免烹饪过程中容器滑移；炉头与台面衔接处做了无缝折边处理，减少清洁死角，适配后厨高频清洁的使用需求。下方烤箱腔体采用多层导轨式烤盘架设计，可根据烤制食材的高度调整层架位置，腔体门体采用双层耐热结构，门体铰链采用阻尼缓冲设计，开关门过程无明显撞击，同时保证门体闭合后的密封性能，减少腔体内热量外泄，降低能耗。设备的控制旋钮集中布置在灶面前沿区域，采用防误触的凸起式结构，操作人员在手持厨具的状态下也可完成火力、温度的调节，旋钮与面板衔接处做了防水密封处理，避免清洁过程中液体渗入设备内部造成电路故障。

　　从设计思路层面，建模过程中优先还原设备的实际安装边界尺寸，两款设备的深度尺寸保持一致，适配标准商用厨房台面的进深要求，设备背部预留了燃气接口、排烟接口的安装空间，建模时对接口的位置、突出高度做了精准还原，可直接用于厨房布局的碰撞检查，避免后期安装过程中出现管线干涉、设备无法贴墙放置的问题。设备底部设置了可调式支撑脚，可根据地面的平整度调整设备高度，保证灶面处于水平状态，避免烹饪过程中容器内液体倾斜溢出，支撑脚的调节行程在建模时做了参数化设置，可根据不同安装场景的地面情况调整伸出长度。设备的侧面与背部均做了散热间隙的结构预留，避免设备长时间工作时外壳温度过高，相邻安装的厨电设备之间无需额外预留过大的散热空隙，提升厨房空间的利用率。

　　在外形细节处理上，两款设备的外壳均采用拉丝不锈钢材质的视觉表现，建模时对外壳的折弯圆角、拼接焊缝位置做了还原，符合实际钣金加工的工艺要求，不存在无法落地的直角拼接、壁厚突变等结构问题。烤箱门体的观察窗采用耐高温钢化玻璃材质，门体拉手采用通长式金属结构，方便操作人员在佩戴隔热手套时完成开门操作。灶面的挡水沿高度设置为5mm，既可以防止台面上的液体流到地面，也不会因为挡边过高影响锅具的平移操作。针对商用场景的维护需求，建模时对灶头的可拆卸结构、烤箱内部的接渣盘结构做了分层处理，可直接用于拆解演示维修流程，方便售后维护人员快速掌握设备的拆装逻辑。两款设备除了宽度尺寸的差异外，灶头数量、烤箱腔体容积做了对应调整，其余安装接口位置、控制逻辑、部件通用化率达到70%以上，可降低生产过程中的零部件备货成本，也方便后期运维过程中的配件替换。
