空间曲柄滑块运动机构教学演示结构

　　空间曲柄滑块机构是平面曲柄滑块结构的空间拓展形态，区别于常规平面曲柄滑块仅能在单一平面内完成回转-直线运动转换的特性，该类机构可实现跨空间维度的动力传递，在多轴联动进给、特殊轨迹执行工位有着不可替代的应用价值。在非标自动化设备的异形轨迹送料工位、机床附件的空间进给单元、教学实验台的原理演示模块中，这类机构的应用十分常见，其核心优势在于无需额外增加多轴联动驱动组件，仅通过单动力输入即可完成空间复合轨迹的输出，能大幅降低复杂工位的驱动成本与控制复杂度。

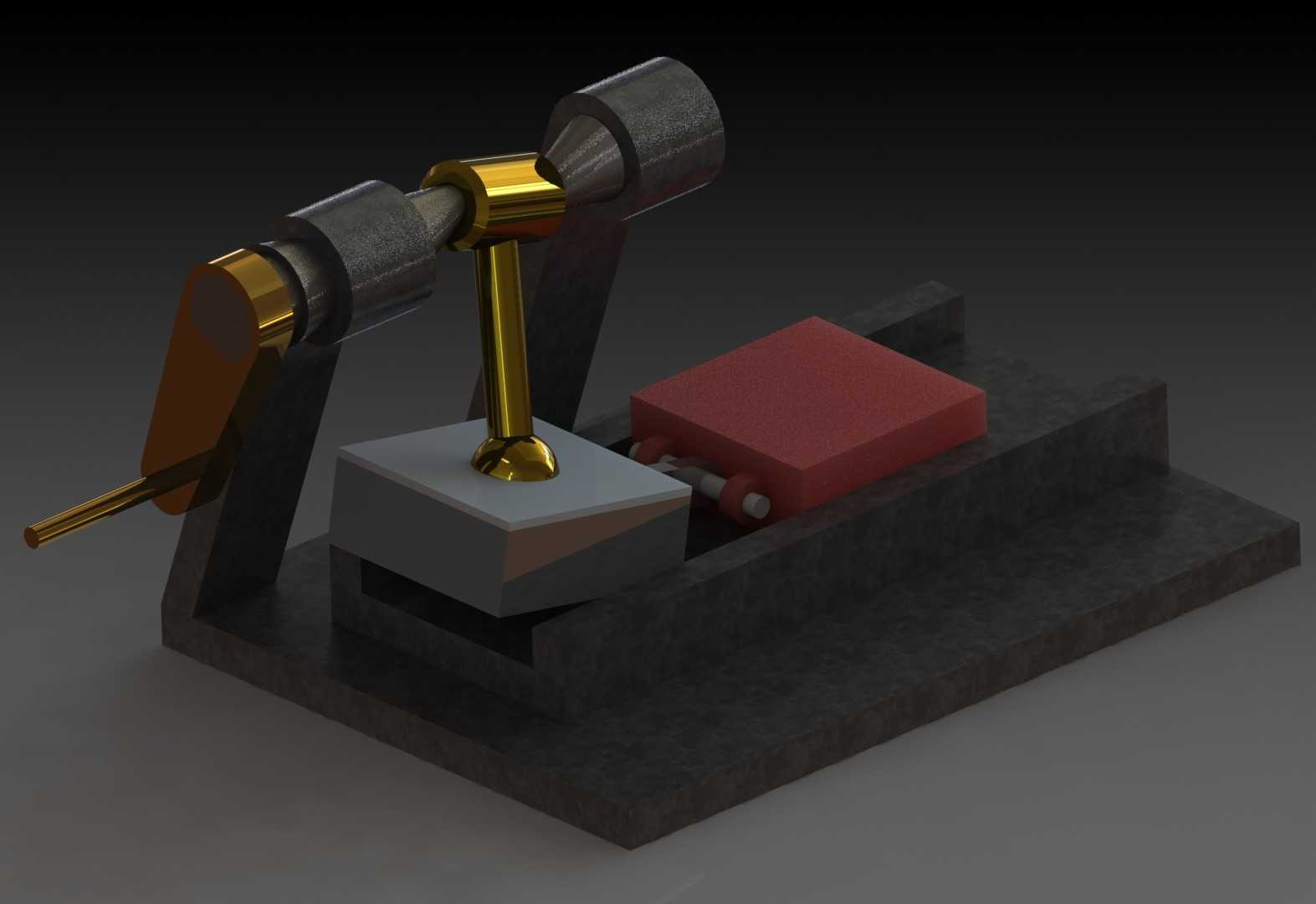

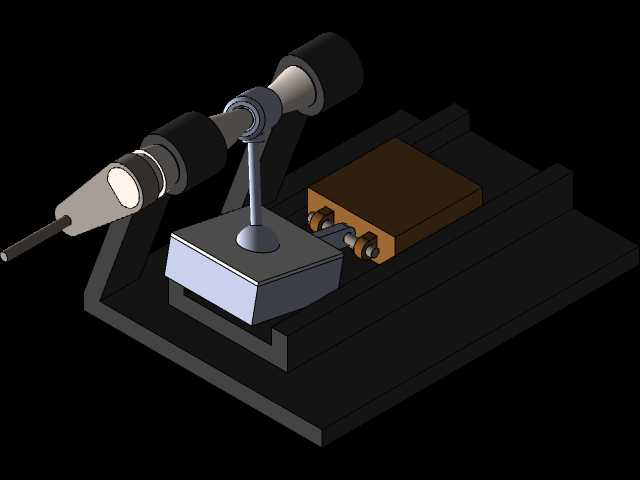

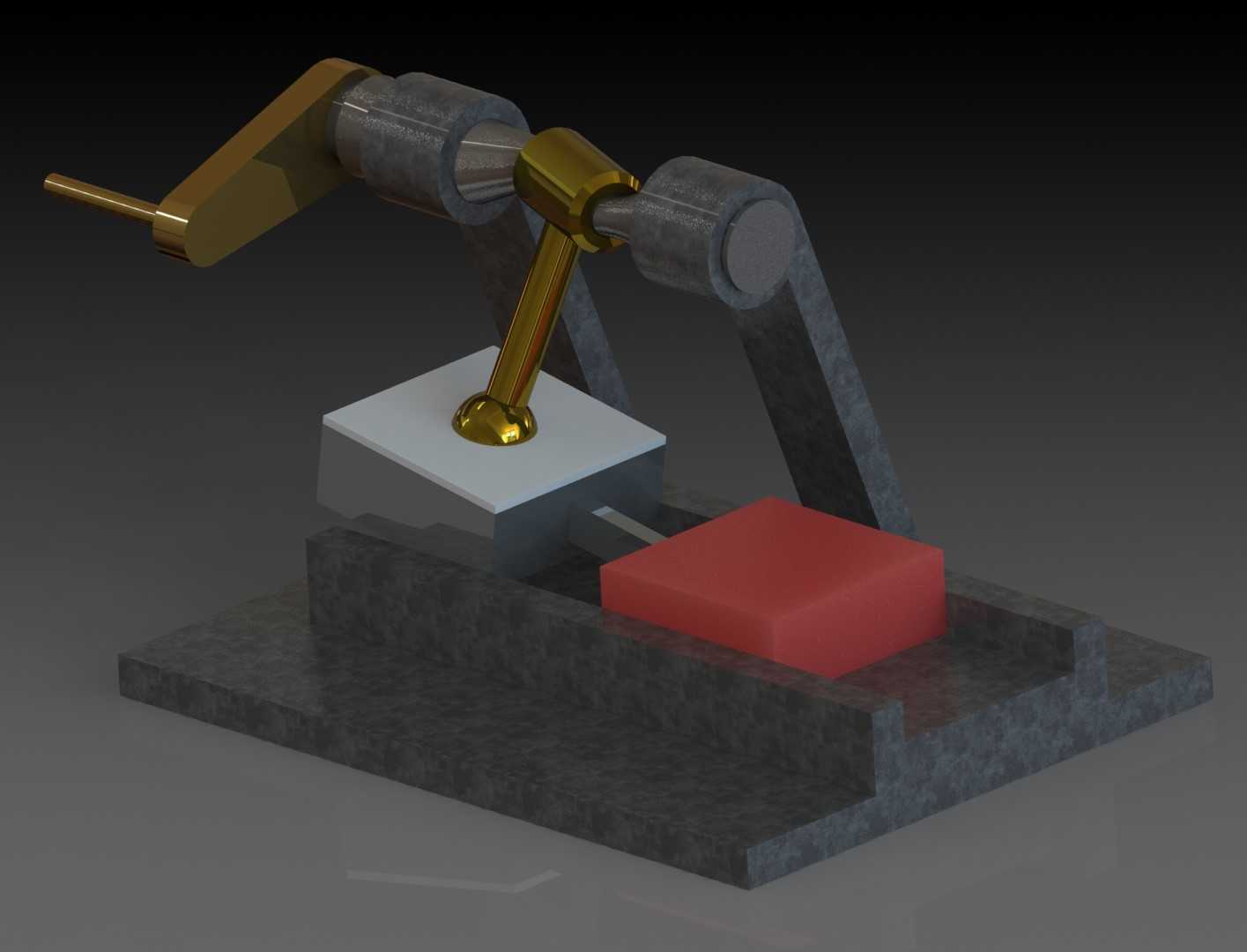

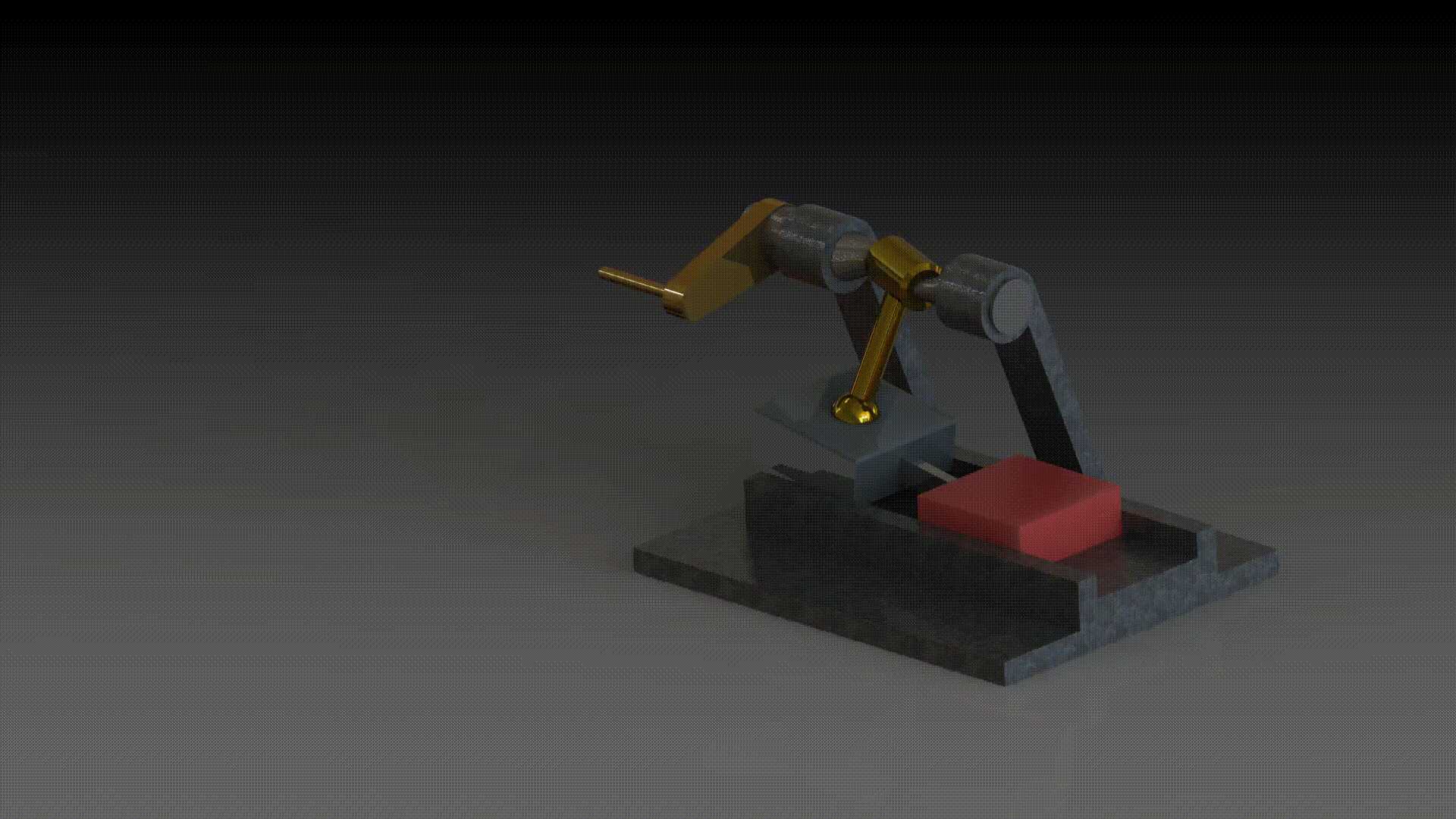

　　从结构功能层面看，这套空间曲柄滑块机构的核心组成包含空间曲柄输入轴、万向连接铰支、垂直传动立柱、滑块执行端、安装基座五大模块。输入轴采用双支座支撑结构，两端的轴承安装位预留了标准轴径公差，可直接适配常规的伺服电机、减速电机输出轴连接，无需额外定制转接法兰。曲柄端的铰支采用球面配合结构，可补偿空间运动过程中产生的角度偏移，避免传统平面铰支在空间运动时出现的卡滞、别劲问题，铰支的配合间隙控制在0.02mm以内，既保证运动过程的灵活性，又能控制回程间隙在传动精度允许范围内。垂直传动立柱作为空间运动的中转构件，下端与滑块基座采用铰接连接，上端与曲柄铰支配合，将曲柄的连续回转运动分解为垂直方向的摆动与水平方向的推送两个维度的运动分量，最终带动滑块端完成预设的空间复合运动轨迹。滑块部分采用直线导轨导向结构，导向面的宽度与长度比例经过优化，可承受运动过程中产生的侧向倾覆力矩，避免滑块在运动过程中出现卡滞，导轨安装面预留了定位销孔，可直接固定在设备的安装基板上，安装时仅需保证输入轴轴线与滑块运动方向的空间夹角符合设计值，无需复杂的对位调整。

　　设计过程中，首先需要明确执行端所需的运动轨迹与行程参数，通过运动学逆解推导曲柄的偏心距、立柱长度、铰支中心距等核心参数，避免出现机构死点或运动干涉问题。建模过程中需要对各运动构件的运动包络进行全行程校验，尤其是曲柄回转过程中与基座、滑块的间隙，铰支转动过程中与相邻构件的避让距离，预留至少2mm的安全间隙，避免加工装配误差导致的运动干涉。所有铰接位置均预留了润滑脂加注通道，可在设备维护时直接加注润滑脂，降低铰接副的磨损速度，延长机构的整体使用寿命。安装基座采用整体式结构，所有构件的安装定位面均设计在同一基准面上，降低加工过程中的装夹次数，保证各安装位的位置精度，基座底部预留了标准的安装槽孔，可通过T型螺栓直接固定在实验台或设备机架上，安装边界的长宽尺寸适配常规的教学实验台安装位，也可根据实际设备的安装空间调整基座的外形尺寸，不会影响内部的运动传递逻辑。

　　在实际教学应用场景中，这套机构可作为机械原理课程的实体演示教具，配合传感器可实时采集滑块的运动位移、曲柄的输入扭矩等参数，帮助学生理解空间机构的运动学特性，区别于平面机构的运动规律。在工业设备应用场景中，可根据实际工位的行程需求、负载大小调整各构件的截面尺寸与材料选型，轻载工况下可采用工程塑料制作滑动部件降低成本，重载工况下可更换为合金结构钢并增加铰接副的轴承配置，提升机构的负载能力。机构的动力输入端可适配不同转速的驱动源，当输入转速调整时，滑块的运动频率与轨迹保持一致，仅运动速度线性变化，可适配不同节拍的生产工位需求。整套机构的结构紧凑，无需额外的导向与传动辅助构件，相比采用多轴模组实现同轨迹的方案，占用空间可缩小60%以上，成本降低50%左右，尤其适合安装空间受限、轨迹要求特殊的自动化工位。
