CA6140车床呼吸器多孔圆盘结构件

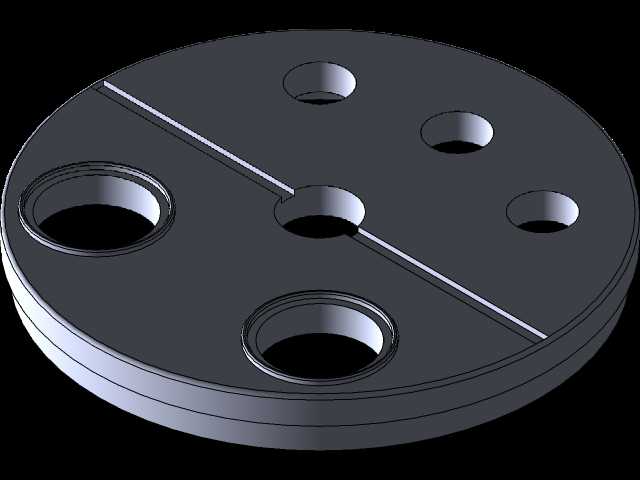

　　在普通卧式车床的日常运维与部件配套场景中，主轴箱、进给箱等密闭腔体的气压平衡一直是影响设备运行稳定性的细节要点，这款配套CA6140车床的呼吸器结构件，正是针对车床密闭箱体的呼吸调压需求设计的专用配套零件。从结构形态来看，该零件采用圆盘式扁平结构设计，整体为圆形薄盘构型，盘面沿径向加工有一条贯通的直槽，将盘面分隔为两个对称的半区，这种开槽设计并非出于减重考量，而是为了在安装时实现定位卡合，避免零件在设备运行振动过程中出现周向转动，保证通气位置的长期稳定。盘面上分布的多个通孔采用差异化孔径设计，其中两个大直径通孔沿盘面对角线布置，作为主要的气流交换通道，孔径尺寸经过匹配计算，既能够保证箱体内外气压差处于合理区间，

　　避免因油温升高导致箱体内压过大出现油封渗漏，又能阻挡外部环境中的金属切屑、粉尘颗粒进入箱体内部污染润滑油；其余四个小直径通孔为安装定位孔，孔位公差按照IT7级精度控制，能够与箱体安装面的定位销精准配合，保证零件安装后的同轴度偏差控制在0.02mm以内，避免出现安装偏斜导致的密封失效问题。从设计思路层面，该零件摒弃了传统呼吸器突出箱体安装的结构形式，采用嵌入式扁平圆盘设计，整体安装后与箱体端面基本齐平，不会在车床外部形成突出结构，既能够避免加工过程中飞溅的切屑磕碰损坏呼吸器结构，也能减少操作人员清理设备时的勾挂风险，适配CA6140车床主轴箱侧端面的安装空间，安装边界完全匹配原有安装位的尺寸要求，

　　不需要对原有箱体结构进行任何改造即可直接替换安装。零件的厚度尺寸经过反复校核，在保证结构刚性的前提下尽可能压缩轴向尺寸，避免占用箱体内部的齿轮运转空间，盘面的所有孔口位置都做了0.5mm的倒角处理，既能够去除机加工产生的毛刺，也能在安装密封垫片时避免锐边割伤垫片影响密封效果。在实际应用场景中，这类呼吸器零件除了应用在CA6140车床上，同结构形式的变体也可适配其他型号的普通卧式车床、铣床等金属切削设备的密闭箱体，核心作用是在设备连续运转、箱体内润滑油温度升高体积膨胀时，将箱体内多余的压力通过通气通道释放到外部环境，当设备停机冷却、箱体内形成负压时，又能通过通道引入经过初步过滤的外部空气，始终维持箱体内外气压平衡，

　　从根源上减少因压差导致的润滑油渗漏问题，降低设备油封的损坏概率。从建模逻辑来看，该零件的三维建模过程完全遵循机械加工的工艺顺序，首先绘制圆盘的外轮廓草图，拉伸生成基础盘体，之后依次绘制各安装孔、通气孔的草图进行切除拉伸，再绘制径向通槽的轮廓完成槽体切除，最后对所有锐边进行倒角处理，建模过程中所有特征的尺寸参数都严格对应实际加工的工艺要求，没有冗余的几何特征，模型的几何公差、形位公差标注都能够直接对接生产加工环节，不需要二次调整即可用于数控加工编程。在安装适配性上，该零件的安装孔中心距与CA6140车床主轴箱原呼吸器安装位完全一致，配合厚度1mm的耐油橡胶密封垫片即可完成安装，安装后通气通道的朝向与原结构保持一致，不会改变原有设备的气流走向，也不会影响箱体内部润滑油的飞溅路径，完全满足设备原厂的设计使用要求。
