CA6140车床用连接关节结构设计

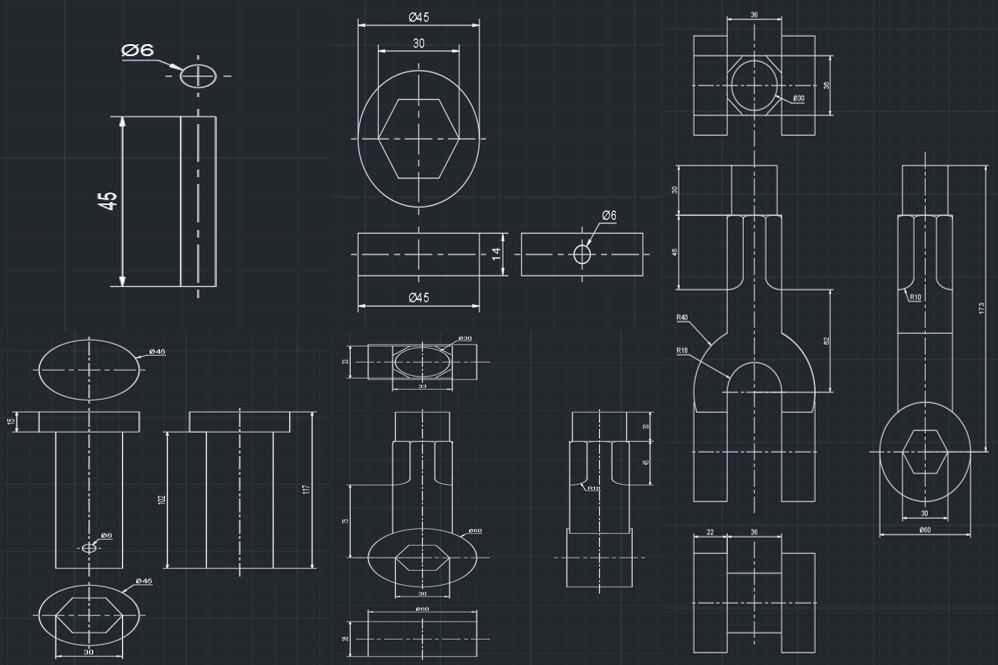

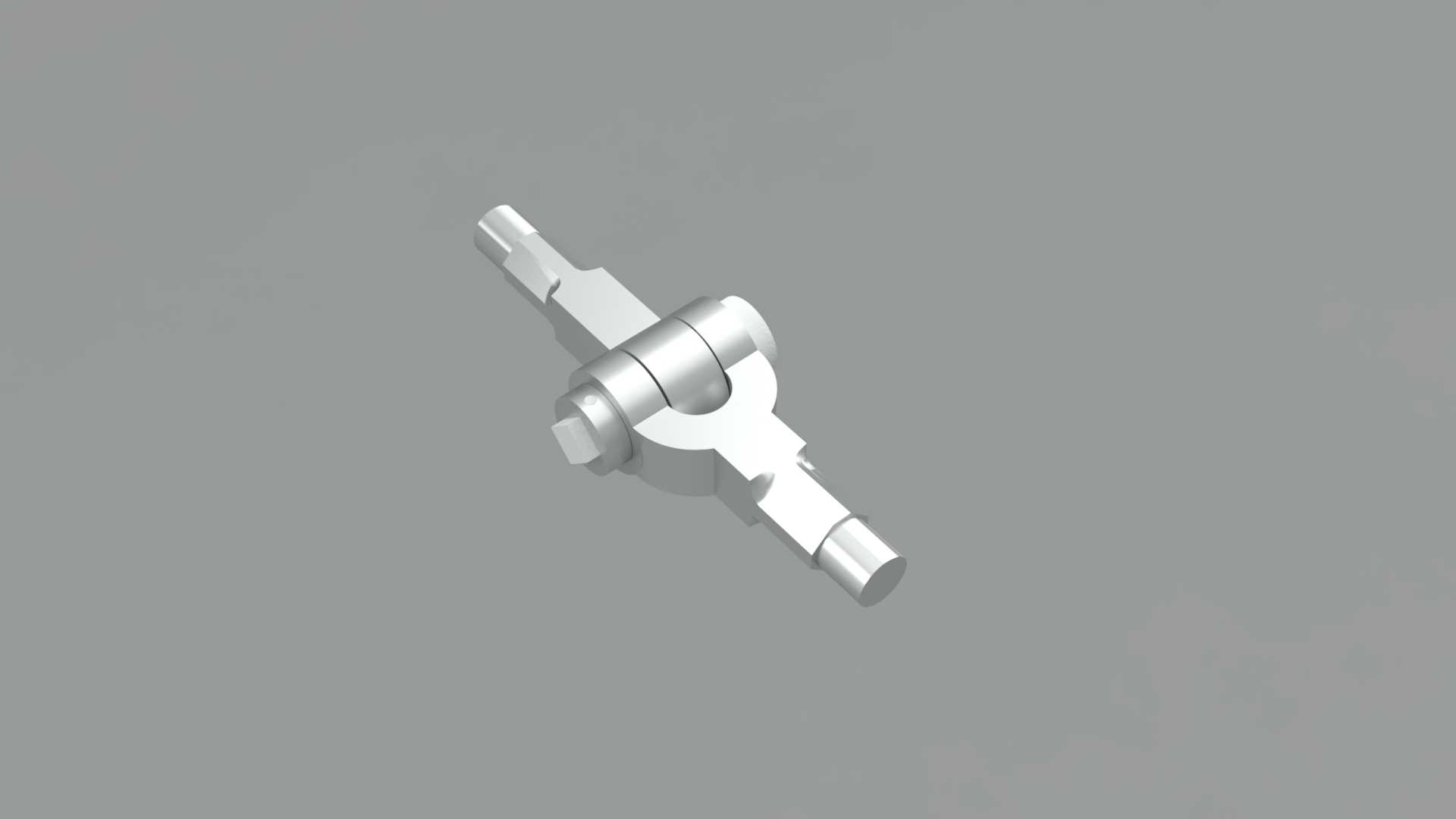

　　在普通卧式车床的进给传动与操作联动机构中，这类铰接关节是承担运动换向、力传递路径转接的核心小尺寸部件，很多刚接触机床维修和结构复刻的工程师容易忽略这类小件的精度要求，实际上它的配合间隙直接影响操作手柄的空程量，甚至会导致进给挂挡不到位、切削过程中传动脱开的故障。从结构上看，该零件采用对称式双伸轴布局，中间的环形铰接部是核心配合面，两侧的轴段分别接入两个独立的运动子系统，既可以保证两个被连接系统保持独立的运动自由度，又能实现操作力或者运动扭矩的同步传递，避免刚性连接带来的运动卡滞问题。

　　设计这类关节的时候，首先要确认的是中间铰接孔的同轴度要求，因为两侧轴段需要分别穿入对应机构的安装孔位，如果铰接部的内孔与两侧轴段的轴线平行度超差，安装后会出现整根轴别劲的情况，手动操作的时候会感觉手柄阻力异常增大，长时间运行还会出现配合面的偏磨，缩短整个操作机构的维护周期。从安装边界来看，中间铰接部的外径尺寸需要匹配对应安装支座的开槽宽度，装配时需要保证铰接部可以在支座槽内自由转动，不会和槽壁发生运动干涉，两侧轴段的长度要严格对应连接构件的安装深度，过长会导致轴端顶死相邻部件，过短则会导致连接销穿入后定位不足，承受冲击载荷时容易出现脱开风险。

　　实际在CA6140车床的装配场景中，这类关节多用于进给箱操作连杆、主轴箱变速操纵机构的铰接位置，日常设备大修更换这类零件时，除了核对外形尺寸，还要重点检查两侧轴段的表面粗糙度，因为轴段需要和连杆衬套做滑动配合，如果表面粗糙度过高，会快速磨耗铜质衬套，导致机构间隙快速增大，出现操作手感松垮、挡位定位不准的问题。设计建模过程中，中间铰接部的开口槽尺寸需要和配套的压紧卡箍尺寸匹配，保证装配后卡箍可以抱紧铰接销轴，同时不会限制关节的转动自由度，槽的两侧端面要做平行度约束，避免装配后卡箍出现偏斜，导致转动阻尼不均匀。

　　从受力角度分析，这类关节在车床运行中主要承受的是反复的交变推拉力，以及变速操作瞬间的冲击载荷，所以建模时需要在轴段和中间铰接部的衔接位置做合理的圆角过渡，避免应力集中导致的零件断裂，很多维修自制件容易在这个位置做清角处理，实际使用中往往在多次冲击载荷后出现根部断裂的故障。另外两侧轴段上的定位卡槽位置需要严格对应原机的卡簧安装位，保证装配后轴向定位可靠，不会因为机构往复运动出现轴向窜动，卡槽的深度要控制在合理范围，过深会削弱轴段的强度，过浅则会导致卡簧容易脱出，造成机构失效。

　　在建模装配验证阶段，需要模拟关节的全行程转动角度，确认在整个运动范围内，关节本体和周围的箱体壁、相邻连杆之间不会发生运动干涉，尤其是CA6140车床的主轴箱内部空间紧凑，周围布置有多根传动轴和滑移齿轮，一旦关节外形尺寸超差，转动时碰到齿轮或者轴套，就会出现异常异响甚至卡滞齿轮运动的严重故障。这类零件虽然尺寸不大，但是属于操纵机构的关键受力件，建模时所有配合面的尺寸公差都需要按照机床维修的常规配合等级选取，铰接转动面采用间隙配合，轴向定位面采用过渡配合，保证装配后既可以灵活转动，又不会出现多余的窜动间隙。
