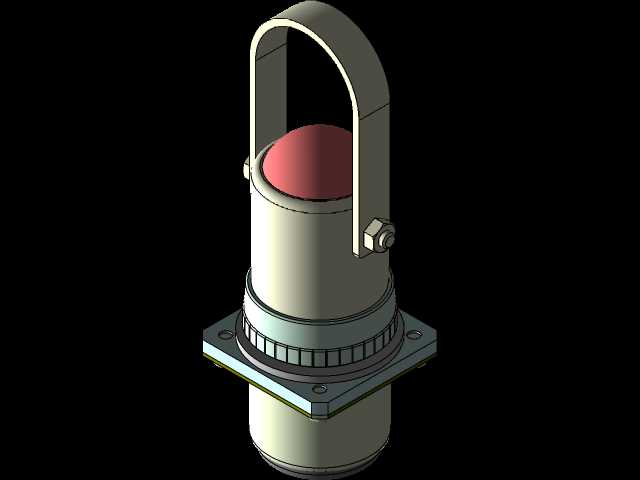

带提手法兰安装式红色按钮警示操作件

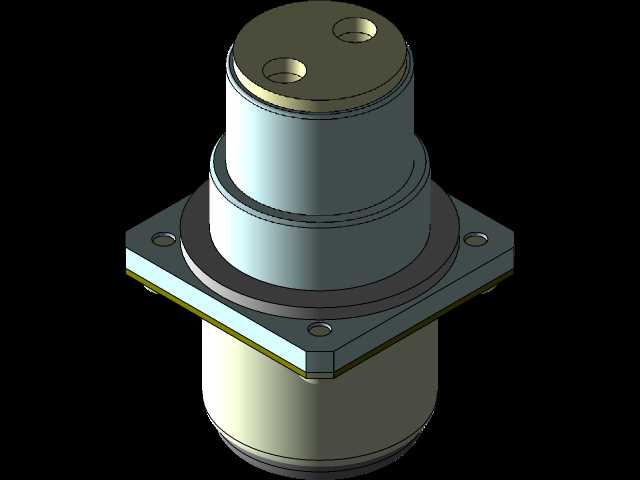

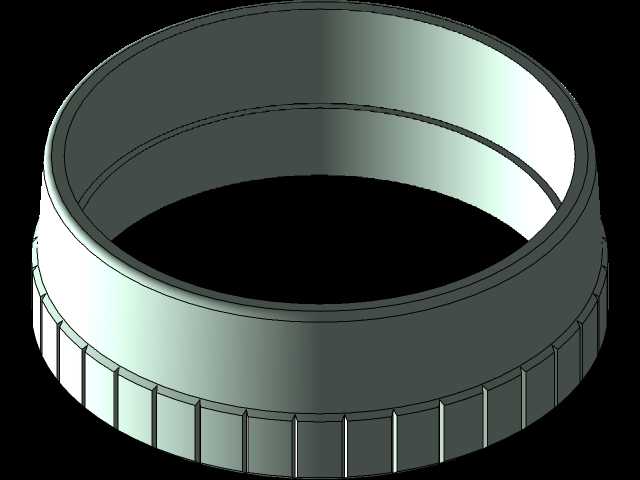

　　这款带提手的法兰安装式红色操作按钮，在工业控制场景里属于高频使用的人机交互控件，常见于机床操作面板、设备急停控制回路、生产线工位警示触发点位，日常承担紧急状态触发、工位异常上报、特定功能启动的作用，区别于普通平钮的设计点在于顶部增设的U型金属提手，既可以在按钮处于按下锁定状态时通过提拉提手完成复位操作，也能在多按钮密集排布的面板上避免误触相邻控件，同时给操作人员提供明确的操作施力点，戴劳保手套操作时也能精准施力，不会出现打滑按空的情况。从结构设计逻辑来看，整体采用圆柱主体加方形安装法兰的布局，主体中段设置了滚花锁紧螺母，安装时可以根据面板的实际厚度调整螺母旋入深度，适配1.5mm到6mm厚度的冷轧钢板、

　　绝缘层压板等常见控制柜面板材质，方形法兰的四个安装孔位采用对称分布设计，安装时不需要额外调整角度对位，拧紧紧固件后不会出现主体转动偏移的问题，法兰与面板接触的位置预留了密封胶圈的安装槽位，加装对应规格的密封圈后可以达到IP65级别的面板正面防护能力，适配存在切削液飞溅、粉尘弥散的机加工车间使用场景。顶部的红色按键采用半球形凸起设计，按键表面做了哑光磨砂处理，长期使用不会因为手指反复摩擦出现亮面反光，操作人员在不同角度的工位照明下都能快速识别按键位置，按键的按压行程设置为4mm，触发压力控制在5N左右，既不会因为轻微震动出现误触发，也不需要操作人员施加过大的按压力度，长时间重复操作也不会造成手部疲劳。

　　提手部分采用与主体外壳同材质的金属折弯成型，两端通过销轴与主体上部的固定座连接，提手可以绕销轴做小角度转动，提拉复位时不会出现卡滞，提手的折弯半径做了圆角处理，边缘没有锐边毛刺，提拉操作时不会割伤操作人员手部。主体下部的接线端采用标准接线柱结构，适配1.5平方毫米的多股铜芯控制线，接线时不需要额外焊接线鼻子，直接将剥好的线芯插入接线柱拧紧螺丝即可完成接线，接线端的绝缘外壳采用阻燃工程塑料材质，即使控制回路出现短时过载打火也不会出现壳体熔融引燃的问题。在建模过程中，需要重点把控几个配合尺寸的公差：滚花螺母与主体外螺纹的配合采用H7/g6的间隙配合，保证螺母旋转顺畅不会出现卡涩；按键与主体上部内孔的配合采用H8/f7的间隙配合，预留0.

　　1mm左右的活动间隙，避免温度变化导致的热胀冷缩造成按键卡滞；法兰安装孔的位置度公差控制在0.1mm以内，保证与面板预制孔位的对位精度，不会出现安装时螺丝无法穿入的问题。整体外形的最大外轮廓尺寸控制在直径42mm、总高度110mm左右，安装时面板后方需要预留至少70mm的纵深空间，用于布置接线端与后部的锁紧螺母，提手处于竖直抬起状态时的总高度为130mm，设计面板排布时需要在按钮上方预留足够的操作空间，避免提手抬起时与面板上方的其他控件或者柜体结构产生干涉。这类按钮在实际选型使用时，通常会根据控制回路的电压等级选择对应触点容量的型号，常见的有AC250V 5A、DC24V 10A等规格，三维建模时可以将触点模块做成可替换的参数化结构，方便不同选型需求下快速调整模型结构，不需要重新绘制整体模型。
