三极一体式小型断路器结构设计

　　在低压终端配电场景里，这类三极结构的小型断路器是工业三相回路、商用动力配电末端最常用的保护元件，日常承担着线路过载、短路故障时快速分断的核心作用，和单极产品相比，三极联动的结构能保证三相回路同步分合，避免出现单相断电导致的设备缺相运行风险。从实际应用场景来看，这类产品常被安装在动力配电箱的导轨位，给小型三相异步电机、车间工位配电支路、商用中央空调外机这类380V供电的设备做前端保护，选型时除了分断能力、额定电流参数外，安装尺寸的匹配度是结构设计阶段必须优先考量的点。

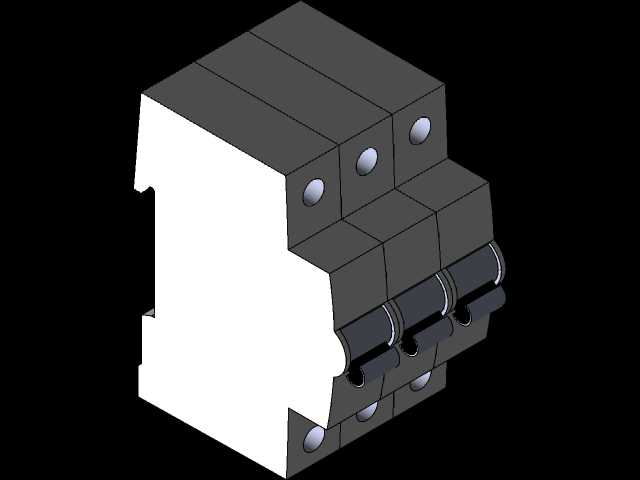

　　从模型呈现的结构来看，整体采用模块化拼接的壳体设计，三个单极单元通过侧边卡扣结构拼接为整体，操作手柄采用联动设计，扳动任意一极的手柄都能带动三极内部机构同步动作，保证分合闸的一致性。壳体前端的操作面预留了手柄行程空间，合闸状态下手柄凸起高度不超过壳体上沿3mm，分闸状态下手柄下沉，能通过手柄位置直观判断回路通断状态，避免误判。壳体上下两端的接线端子位置，预留了标准的接线操作空间，端子螺丝的沉孔深度刚好能容纳十字螺丝刀的插入深度，接线时不需要额外倾斜工具就能完成端子紧固，适配现场电工的常规操作习惯。

　　设计思路上，这类断路器的壳体采用对称式的分模结构，左右半壳通过定位柱与卡扣配合，不需要额外螺丝就能完成壳体预固定，最终组装时仅需在端子位置打两颗固定螺丝就能完成整体装配，能有效提升产线组装效率。内部的灭弧室、脱扣机构、触头系统的排布完全贴合壳体内部的筋位定位，每个部件都有对应的限位槽，避免运输、使用过程中内部部件移位导致的机构卡滞。从安装边界来看，整体宽度为三个标准模数宽度，也就是54mm，适配行业通用的35mm标准DIN导轨，壳体背部的导轨卡扣采用弹性结构，安装时只需要将卡扣卡在导轨上沿，向下按压就能完成固定，拆卸时用一字螺丝刀撬动卡扣下方的解锁位就能快速取下，不需要拆解配电箱内的其他相邻元件。

　　从功能特性的结构匹配来看，模型上预留的状态指示窗位置，刚好对应内部触头的动作位置，能通过窗口颜色直观判断触头是处于闭合还是分断位置，即使手柄因为外力卡滞出现位置偏差，也能通过指示窗判断真实的触头状态，避免带电操作的风险。进出线端的接线端子采用压线框结构，能适配1.5平方到6平方的多股铜芯线，压线框的表面做了防滑齿纹，压紧后能避免导线因为长期热胀冷缩出现的松脱问题。壳体侧面的散热槽位置，刚好对应内部发热最集中的接线端子与触头区域，槽道方向为垂直走向，能利用烟囱效应带动内部空气流动，降低长期满负荷运行时的内部温升，避免外壳因为高温出现变形老化。

　　在实际建模过程中，这类产品的结构需要重点关注相邻极之间的绝缘间隙，三个极之间的隔筋厚度不小于2mm，保证相间的绝缘强度满足低压电器的耐压要求，即使分断短路电流时出现电弧喷溅，也不会导致相间击穿。操作手柄的力臂设计经过反复校核，正常分合闸的操作力控制在5N到15N之间，既不会因为操作力过小导致误碰分闸，也不会因为力过大导致操作困难。壳体的所有棱角位置都做了R0.5以上的圆角处理，避免组装、安装过程中划伤操作人员，同时也能提升塑料壳体的注塑成型良率，减少尖角位置的应力集中问题，提升产品的抗冲击性能。
