CA6140车床用三通连接管路结构

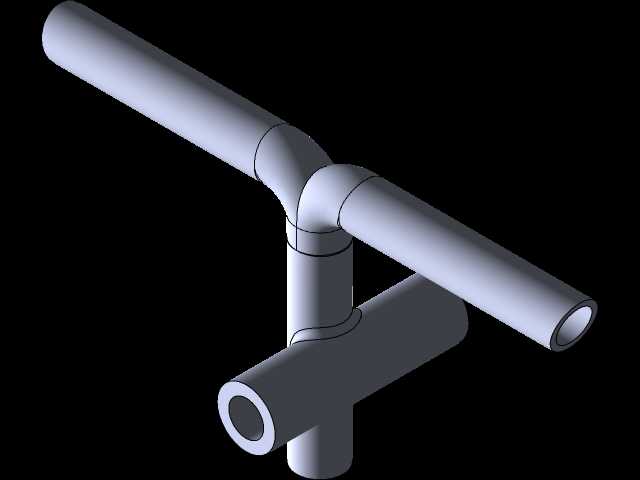

　　在普通卧式车床的流体输送系统布局中，这类多通连接管路是衔接不同功能回路的核心基础构件，CA6140作为国内机械加工车间保有量极高的通用车床，其冷却回路、润滑回路的管路排布需要兼顾走线空间限制、流体阻力控制与安装维护便利性，这类三通结构的管路正是为适配车床床身内部狭窄的走管空间设计，避免多段直管拼接带来的接头泄漏风险。从实际应用场景来看，该管路主要承担车床润滑系统的润滑油分流、冷却系统的切削液导流作用，安装位置多处于床身内侧靠近主轴箱与进给箱的衔接区域，周边需要避让溜板箱的移动行程、丝杠光杠的转动空间，因此管路的弯折角度、各段伸出长度都经过实际装配校验，不会与运动部件产生干涉。从结构设计逻辑来看，该管路采用一体化弯折成型的结构，

　　摒弃了传统直角弯头加直管段拼接的方案，弯折处采用大圆弧过渡设计，能够有效降低流体在管路转向处的局部阻力，减少润滑油输送过程中的压力损失，同时避免切削液输送时残留铁屑在转角处堆积造成管路堵塞。各段管路的接口端均预留了标准管螺纹的加工余量，安装时可直接对接标准管路接头，无需额外加工适配结构，接口处的壁厚做了局部加厚处理，能够承受管路接头拧紧时的径向挤压力，避免安装过程中出现管口开裂的问题。从安装边界来看，该管路三个方向的伸出段长度均控制在车床床身预留的走管槽尺寸范围内，安装时不需要对床身原有结构进行二次加工，管路的中心高度与相邻管路接口的中心高度保持一致，对接时不需要强行掰动管路调整位置，能够有效降低安装应力，

　　避免长期使用过程中因应力集中出现管路开裂泄漏的问题。管路的整体外径尺寸适配CA6140车床原配的管路固定卡箍尺寸，安装时可直接使用原有卡箍进行固定，不需要更换配套固定件，后期维护更换时拆装效率更高。从功能特性来看，该管路的内壁光滑度满足流体输送的要求，不会出现流体滞留的问题，用于润滑系统时能够保证润滑油顺畅输送到各个润滑点，避免因供油不足造成导轨、丝杠的异常磨损；用于冷却系统时能够保证切削液有足够的流量输送到切削区域，带走切削过程产生的热量，提升刀具使用寿命与工件加工质量。管路的壁厚设计兼顾了结构强度与材料成本，既能够承受车床工作时的管路振动，不会出现管路振裂的问题，也不会因为壁厚过大造成材料浪费、安装空间占用过多的问题。

　　在三维建模过程中，该结构的弯折处曲率半径经过反复校验，既保证了流体阻力最小化，也避免了弯折半径过小造成的管路弯折处瘪陷、通径减小的问题，各段管路的同轴度误差控制在装配允许范围内，对接时不会出现错边、密封不严的问题。这类管路结构虽然看起来简单，但在机床的流体系统中起到的作用十分关键，设计过程中需要充分考虑机床内部的实际安装空间、周边部件的运动轨迹、流体输送的性能要求，任何一个尺寸参数出现偏差，都可能造成安装干涉、流体阻力过大、密封失效等问题，影响机床的正常运行。
