嵌入式智能控制开关防护外壳结构

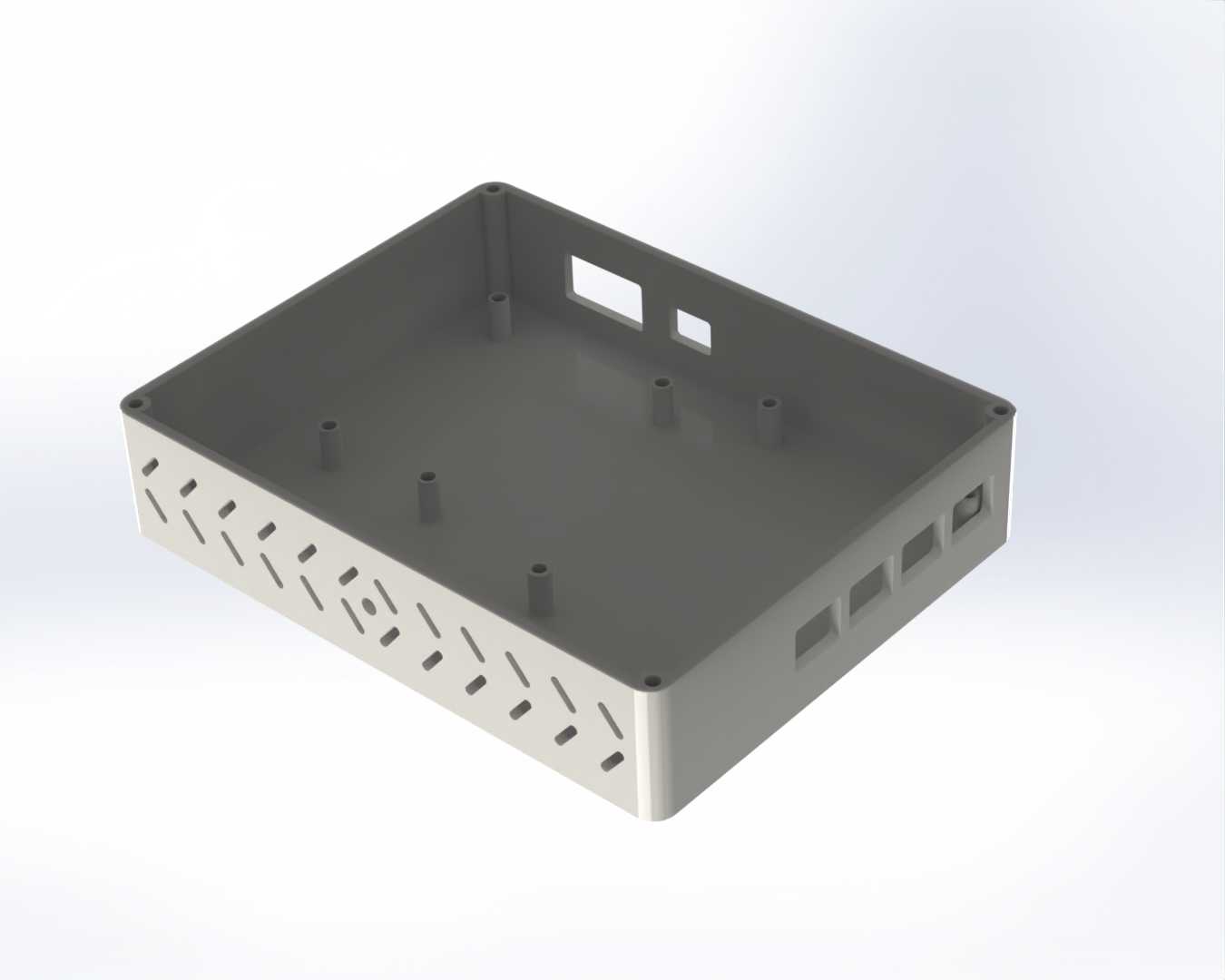

　　这款壳体主要面向工业现场嵌入式控制开关的安装防护场景，在车间控制柜、小型设备侧装控制端、桌面式智能控制终端这类场景中都能适配，核心作用是给内部的控制电路板、接线端子、开关按键提供稳定的安装载体，同时隔绝现场的粉尘、轻微溅水，避免外力磕碰直接损伤内部电子元件。从结构设计来看，壳体采用敞口式盒型结构，底部为一体化的承托底板，四周侧壁做了折边加强处理，四个角位预留了内凹的安装柱，柱体高度与内部电路板安装高度匹配，电路板可以直接通过螺丝固定在柱位上，不需要额外加装支撑柱，减少装配时的零件数量。侧壁的开孔做了分区设计，其中一侧侧壁预留了三个长条形的接口开孔，对应电源接口、通讯接口、输出接线端口的安装位置，开孔边缘做了微小的倒角处理，

　　避免装配时割伤接线绝缘层；相邻的侧壁做了阵列式的斜向散热槽，槽孔的倾斜角度经过调整，既可以保证内部电路工作时的热量自然对流散出，又能避免垂直下落的粉尘直接通过槽孔落入壳体内部，散热槽的宽度控制在3mm以内，也能防止较大的金属碎屑误入造成电路短路。壳体上沿的四个角位预留了沉头安装孔，用于和上盖配合固定，沉孔深度刚好匹配常用的M3沉头螺丝尺寸，装配后螺丝头不会突出壳体表面，保证外表面的平整性。安装边界方面，壳体整体为矩形结构，长宽尺寸适配常规的160mm*120mm标准电路板安装规格，内部净空高度为35mm，可以容纳高度不超过30mm的板载元件，包括常见的继电器模块、接线端子排都有足够的安装空间；壳体侧壁厚度为2mm，

　　采用常用的ABS注塑或者1mm冷轧钢板折弯工艺都可以实现生产，两种工艺下的结构强度都能满足日常使用需求，侧壁的散热槽在注塑工艺下可以直接一体成型，钣金工艺下则可以通过冲压一次加工完成，不需要后续二次加工。在实际装配逻辑上，内部电路板从敞口侧放入后，先通过四个角的安装柱固定，之后将各个接口对应侧壁的开孔位置调整到位，完成接线后再将上盖通过螺丝固定在壳体上沿，整个装配过程不需要复杂的工装，普通作业人员就可以完成组装。另外壳体的外表面做了哑光处理，不会在车间照明环境下产生反光干扰操作人员视线，底部的平整面可以直接通过双面胶或者螺丝固定在设备表面、控制柜内壁或者桌面支架上，底部没有突出的结构，安装时不需要额外预留避让空间。

　　针对不同的使用场景，侧壁的散热槽开孔密度可以根据内部元件的发热功率调整，如果是低功率的控制开关，可以适当减少散热槽数量提升防护等级，如果是带继电器输出的高负载控制模块，则可以增加散热槽的数量提升散热效率，整体结构的拓展性较强，不需要改动主体安装结构就可以适配不同功率的控制板安装需求。壳体的边角处都做了R2的圆角处理，避免装配和维护过程中尖锐边角划伤操作人员，也能减少磕碰时的应力集中，避免壳体边角开裂。在接线空间的预留上，接口开孔对应的内部区域预留了10mm的接线操作空间，方便作业人员插拔接口、紧固接线螺丝，不会因为空间局促导致接线操作困难。
