刚性夹紧式5至8mm孔径联轴器结构

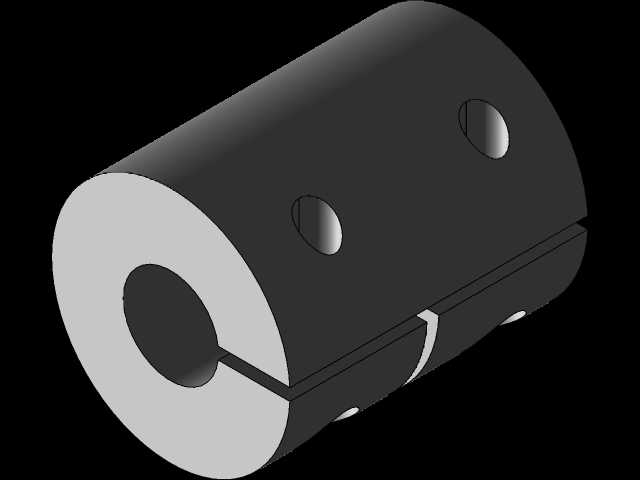

　　在小型传动机构的轴系对接场景中，这类夹紧式刚性联轴器的应用覆盖了从桌面级实验设备、小型输送辊道到精密进给模组的诸多工况，核心作用是在两根轴端实现无间隙的扭矩传递，同时抵消安装过程中微小的同轴度偏差，避免轴系运转时出现附加径向载荷。区别于传统的键连接联轴器，这款产品采用一体式剖分夹紧结构，不需要在对接轴端加工键槽，安装时仅需要拧紧侧面的紧定螺钉，即可将两个轴端牢牢抱紧，对于直径5mm到8mm的细轴适配性极强，尤其适合输出轴直径较小的微型电机、编码器、小型丝杠的传动对接。从结构设计逻辑来看，整体采用圆柱一体式本体，沿轴向做中分剖缝处理，剖缝贯穿整个本体长度，当侧面的紧定螺钉拧紧时，剖缝产生弹性形变，

　　让两端的内孔分别抱紧对应的输入轴与输出轴，相比传统的顶丝式联轴器，这种抱紧方式的接触面积更大，轴面受力更均匀，不会因为单点顶丝造成轴面压痕，也能避免频繁正反转时出现的轴与联轴器打滑问题。本体上共设置四个紧定螺钉安装位，两端各分布两个，呈90度夹角布置，这种布局可以让抱紧力在圆周方向更均衡，即使在持续交变扭矩的工况下，也能保持稳定的连接刚性，不会出现松动移位的问题。从安装边界尺寸来看，这款联轴器的外径为20mm，总长度为25mm，在布局轴系时需要预留足够的径向安装空间，径向方向至少需要留出比外径大3mm的操作空间，方便使用内六角扳手拧紧侧面的紧定螺钉；轴向方向需要注意，对接的两根轴插入联轴器内孔的深度建议不小于10mm，

　　保证足够的抱紧接触长度，避免轴插入过浅导致抱紧力不足。在实际选型应用时，需要注意这类刚性联轴器本身不具备大偏移量的补偿能力，适合两轴对中精度较高的安装场景，如果安装时两轴的径向偏移量超过0.1mm，或者角向偏差超过1度，长期运转会增加轴端轴承的负载，严重时会造成轴的疲劳断裂，因此安装时建议先固定一端的动力设备，将联轴器预装在动力轴上，再调整从动端设备的位置，通过百分表打表检测联轴器外圆的跳动量，将跳动控制在允许范围内后再拧紧所有紧定螺钉。在日常维护场景中，这类联轴器不需要额外加注润滑脂，只需要在设备定期点检时检查紧定螺钉是否出现松动，尤其是在频繁正反转、有冲击载荷的工况下，建议在螺钉螺纹处涂抹少量螺纹防松胶，

　　避免设备运转过程中螺钉松脱造成传动中断。相比弹性联轴器，这种刚性夹紧联轴器的扭转刚性更强，传动过程中没有回转背隙，非常适合对传动精度有要求的场合，比如小型雕刻机的Z轴进给、3D打印设备的挤出机构、精密计量泵的动力连接，这些场景既需要稳定的扭矩传递，又不能有传动间隙导致的进给误差，这款联轴器的结构特性刚好匹配这类需求。从加工工艺角度来看，这类联轴器的本体一般采用高强度铝合金或者45号钢加工成型，表面做发黑或者阳极氧化处理，提升防锈能力和表面硬度，内孔加工时需要严格控制尺寸公差，保证与适配轴径的间隙在0.02mm以内，间隙过大会导致抱紧力不足，间隙过小则会造成安装困难，无法顺利将轴插入内孔。剖缝的加工宽度一般控制在0.5mm到1mm之间，既保证拧紧螺钉时有足够的形变空间，又不会因为缝宽过大导致本体刚性下降。在三维建模过程中，需要重点还原剖缝的结构、紧定螺钉的安装孔位以及内孔的尺寸精度，建模时可以先绘制整体圆柱轮廓，再通过拉伸切除做出中分剖缝，之后绘制两端的内孔特征，最后在对应位置添加螺纹孔特征，建模时需要注意紧定螺钉的孔位不要与剖缝位置产生干涉，保证加工时的工艺合理性。
