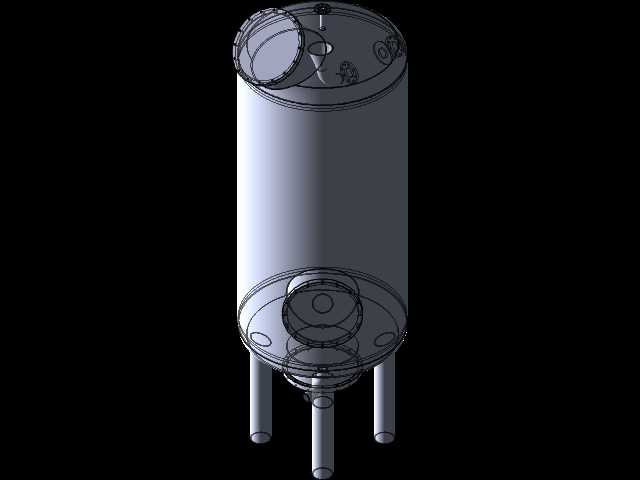

立式支腿卫生级储料罐体三维结构

　　这类卫生级储罐的应用场景集中在食品加工、生物医药、精细日化等对物料接触洁净度有明确要求的生产环节，区别于普通工业储罐，其内壁过渡位置全部做圆弧处理，不存在直角积料死角，能够满足CIP在线清洗、SIP灭菌的工艺要求，避免物料残留滋生杂菌。从实际用途来看，该类罐体可作为中间缓存罐存储待调配的料液，也可作为成品暂存罐衔接灌装工序，部分工况下还可搭配搅拌组件作为配料罐使用，适配水性、低粘度膏体等多种性状的物料存储需求。

　　从功能特性上看，罐体顶部设置快开式人孔，方便操作人员进入罐内做定期清洁与检查，人孔盖采用带压紧卡扣的密封结构，配合食品级密封垫圈能够保证罐内微正压或微负压工况下的密封性，避免外界杂质进入污染物料；顶部预留的多个接口可根据工艺需求安装呼吸阀、进料管、清洗球、液位检测元件，无需额外在罐壁开孔改动主体结构。罐体底部采用锥形收口设计，能够让罐内存储的物料完全靠自重排出，不存在排料残留的问题，底部出料口的法兰接口可直接对接输送泵或者出料管道，减少管路转接的卫生死角。

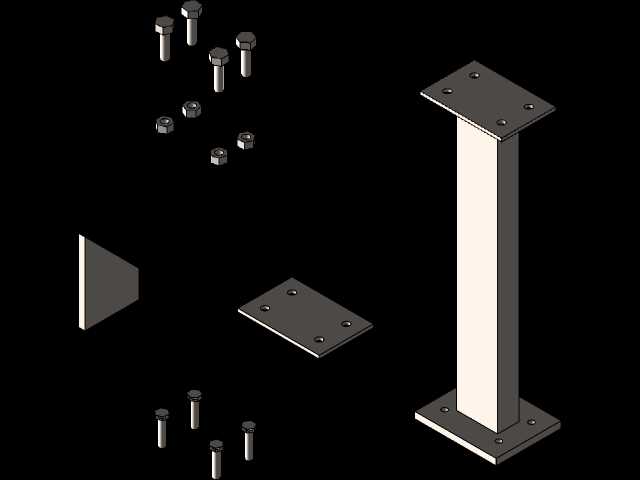

　　设计过程中首先要确定罐体的容积匹配生产线的节拍需求，常规同结构罐体的有效容积按照总容积的85%计算，预留足够的顶部气相空间，避免进料或者物料升温膨胀时出现溢料问题。支腿的布置采用三点均布结构，相比四点支撑对安装地面的平整度要求更低，不会出现支腿悬空导致的罐体附加应力，支腿高度的设定需要满足底部出料口对接阀门、输送管道的操作空间要求，通常支腿下沿到罐底封头的距离不小于300mm，方便操作人员安装底部阀门、做日常巡检维护。罐体的壁厚计算需要结合存储物料的密度、工作压力、罐体材质的许用应力综合确定，卫生级应用场景下通常采用304或者316L不锈钢材质，内壁做镜面抛光处理，外壁可做亚光喷砂或者拉丝处理，兼顾美观与清洁便利性。

　　安装边界方面，罐体支腿底部需要配套安装可调脚杯，能够在安装时调整罐体的垂直度，保证出料口的对中精度，避免排料时出现偏流；罐体整体的安装空间需要预留顶部人孔开启的操作空间，人孔完全开启时上方不能有管线、横梁等障碍物，侧面需要预留至少600mm的巡检通道，方便日常查看液位、操作阀门。罐体的接口方位需要在设计阶段结合车间的管路走向确定，避免安装时出现管路与支腿、其他设备干涉的问题，所有外接管路的载荷不能直接作用在罐体接口上，需要单独做管路支撑，避免长期载荷作用导致罐体接口变形、焊缝开裂。

　　结构细节上，罐顶的人孔密封面采用机加工保证平面度，密封垫圈采用快装式结构，更换时无需拆卸大量紧固件，能够缩短维护停机时间；支腿与罐体的连接位置采用圆弧过渡的加强板焊接，避免应力集中导致的焊缝疲劳开裂，所有外露的焊缝都做打磨抛光处理，不存在尖锐棱角，避免清洁时积灰、划伤操作人员。这类罐体的设计不需要承受高压工况，通常为常压设计，部分带压工况下工作压力也不超过0.3MPa，属于薄壁容器范畴，建模时需要注意壁厚与罐体直径的比例，避免出现结构刚性不足的问题，必要时可在罐体外壁设置加强圈，提升罐体的抗变形能力，尤其是在罐体抽真空排料的工况下，加强圈能够避免罐体被大气压压瘪。
