CA6140车床用圆形带轴安装座结构设计

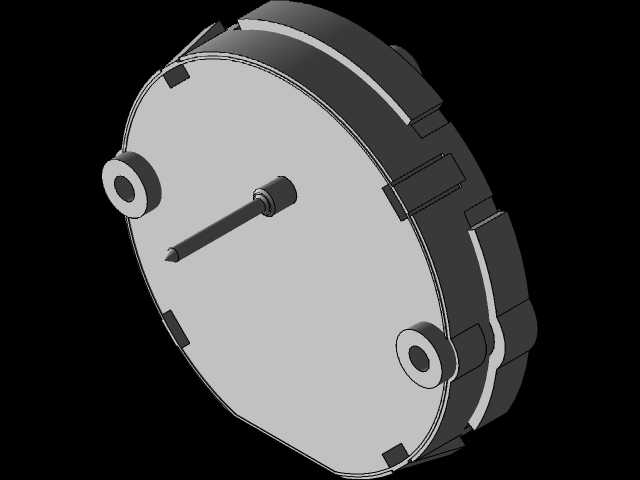

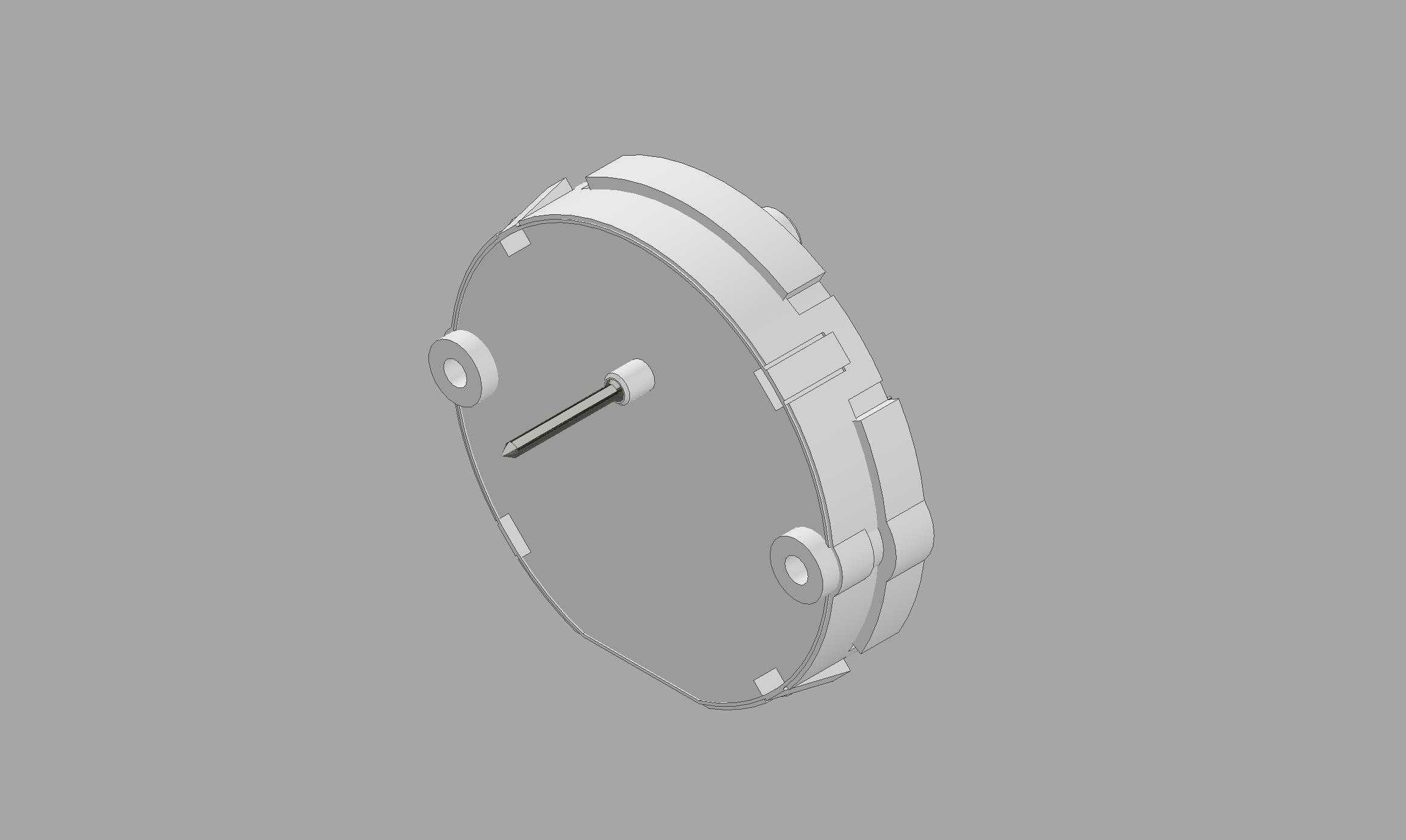

　　在普通卧式车床的进给传动与附属功能部件安装场景中，这类带凸轴的圆形安装座属于定位精度要求较高的支撑类构件，主要承担轴类零件的径向定位、轴向限位以及相邻功能模块的安装基准作用，常见于车床溜板箱侧部、进给手轮连接端或是润滑管路的固定端位置，实际使用中需要承受往复运动带来的交变载荷，同时要保证安装后轴件的同轴度误差控制在0.02mm以内，避免传动过程中出现卡滞、磨损加剧的问题。从结构设计逻辑来看，主体采用圆盘式基座的形式，是为了匹配车床床身或溜板上预先加工的圆形安装止口，圆盘周向分布的多个凸台结构，是对应安装螺栓的让位与压紧面，相比整圈法兰的设计，既能够减少零件的整体重量，也可以在安装时避开周边的管线与凸起结构，降低装配干涉的概率。

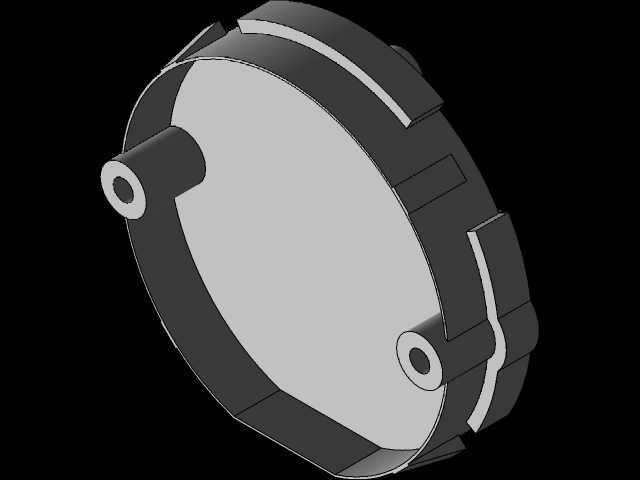

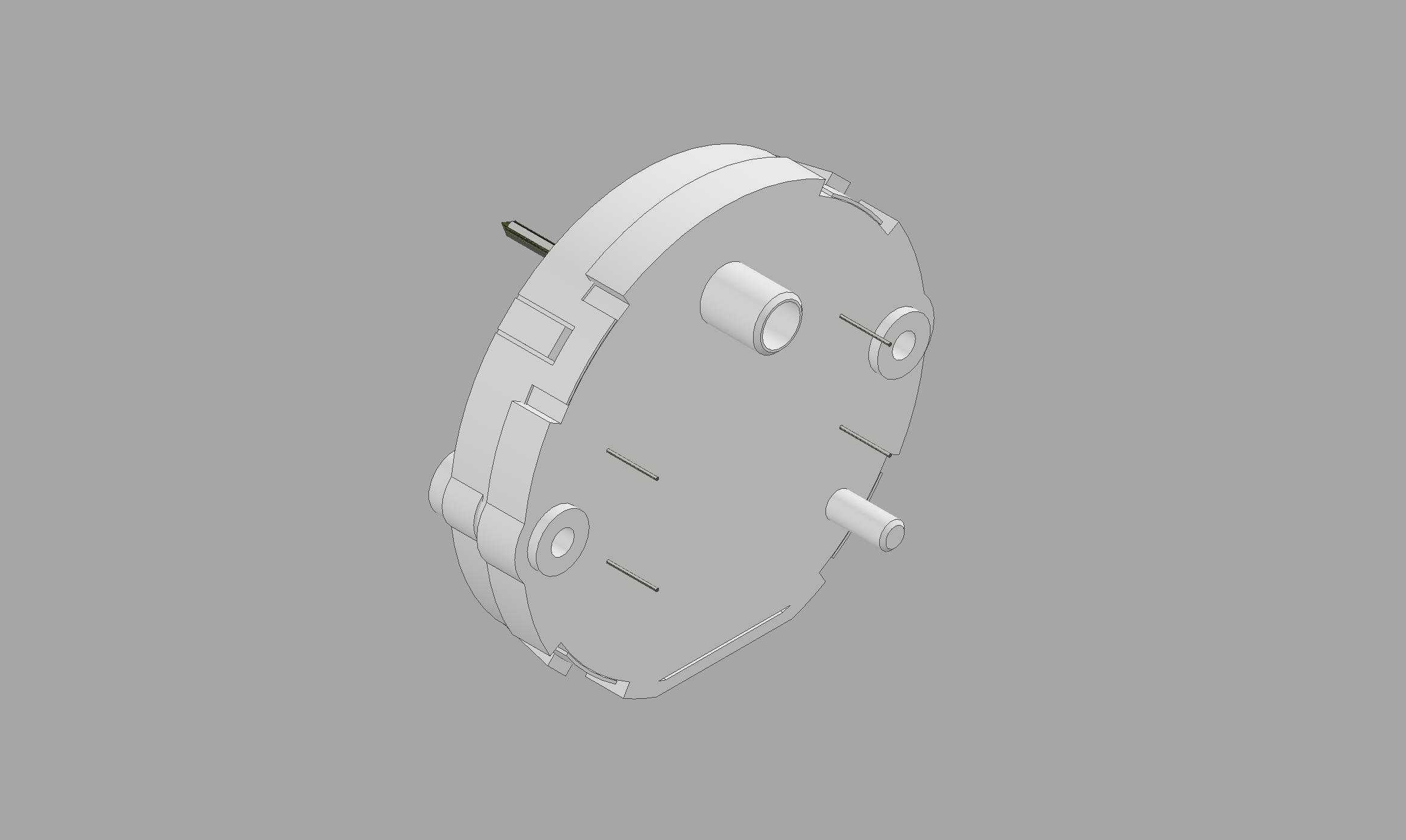

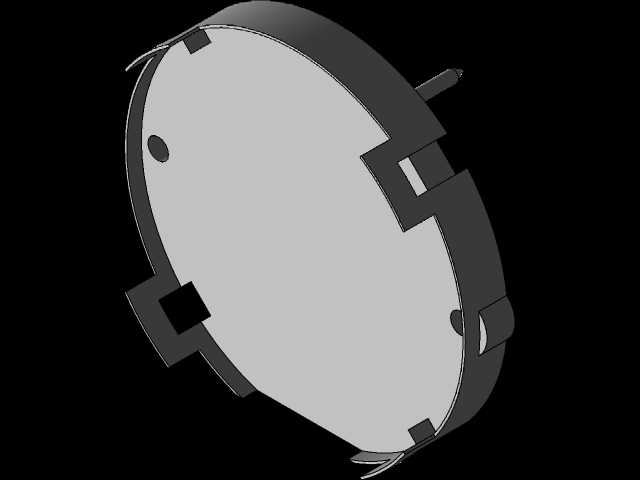

　　圆盘两侧对称布置的带孔凸耳，是为了实现穿销式辅助固定，在螺栓压紧的基础上增加径向防转的约束，尤其在车床启停、换向带来的冲击载荷下，能够避免单一螺栓连接出现的松动偏移问题，凸耳上的通孔采用铰制孔设计，装配时配合对应精度的圆柱销，可进一步提升定位的重复精度。圆盘中心伸出的阶梯轴结构，是整个零件的核心功能段，轴端做了倒角处理，方便配套的轴套、手轮或是传动拨叉的装配导入，轴身的阶梯段是轴向定位的基准面，装配时对应零件的端面贴合在阶梯面上，能够保证轴向尺寸的一致性，不需要额外加装调整垫片即可满足装配尺寸链的要求，轴段的直径公差选取m6级，既能够保证与配套孔件的过渡配合要求，也不会因为过盈量过大导致装配难度提升。从安装边界尺寸来看，

　　圆盘主体的外径需要匹配车床对应安装位置的止口内径，设计时预留0.03-0.05mm的间隙，方便装配时的调整，两侧凸耳的中心距要严格对应床身上的销孔位置，误差控制在0.01mm以内，避免装配时出现销子无法穿入的问题，中心轴的伸出长度要根据配套零件的安装厚度确定，保证装配后轴端的锁紧件能够完全压紧，不会出现轴向窜动。零件的材质选取45号钢，整体进行调质处理，硬度达到HB220-250，既能够保证足够的强度承受传动载荷，也具备较好的切削加工性能，轴段与凸耳孔的配合面进行高频淬火处理，表面硬度达到HRC40-45，提升长期往复运动下的耐磨性能，减少使用过程中的磨损量，延长零件的更换周期。在建模过程中，所有的倒角、

　　圆角都按照机加工工艺要求设置，锐边倒钝为C0.5，安装面的圆角设置为R1，避免加工时出现应力集中，同时也防止装配时锐边划伤操作人员或是损坏配套的密封件。这类零件在实际车床运维中属于易更换的配件，建模时充分考虑了加工工艺性，所有结构都可以通过普通车床、钻床完成加工，不需要特殊的工装夹具，能够降低配件的制造成本，同时结构的通用性较强，除了CA6140车床之外，同系列的CA6136、CA6150车床的对应位置也可以通过微调尺寸实现通用，减少配件的储备种类。
