轻型越野装甲运兵车辆结构设计

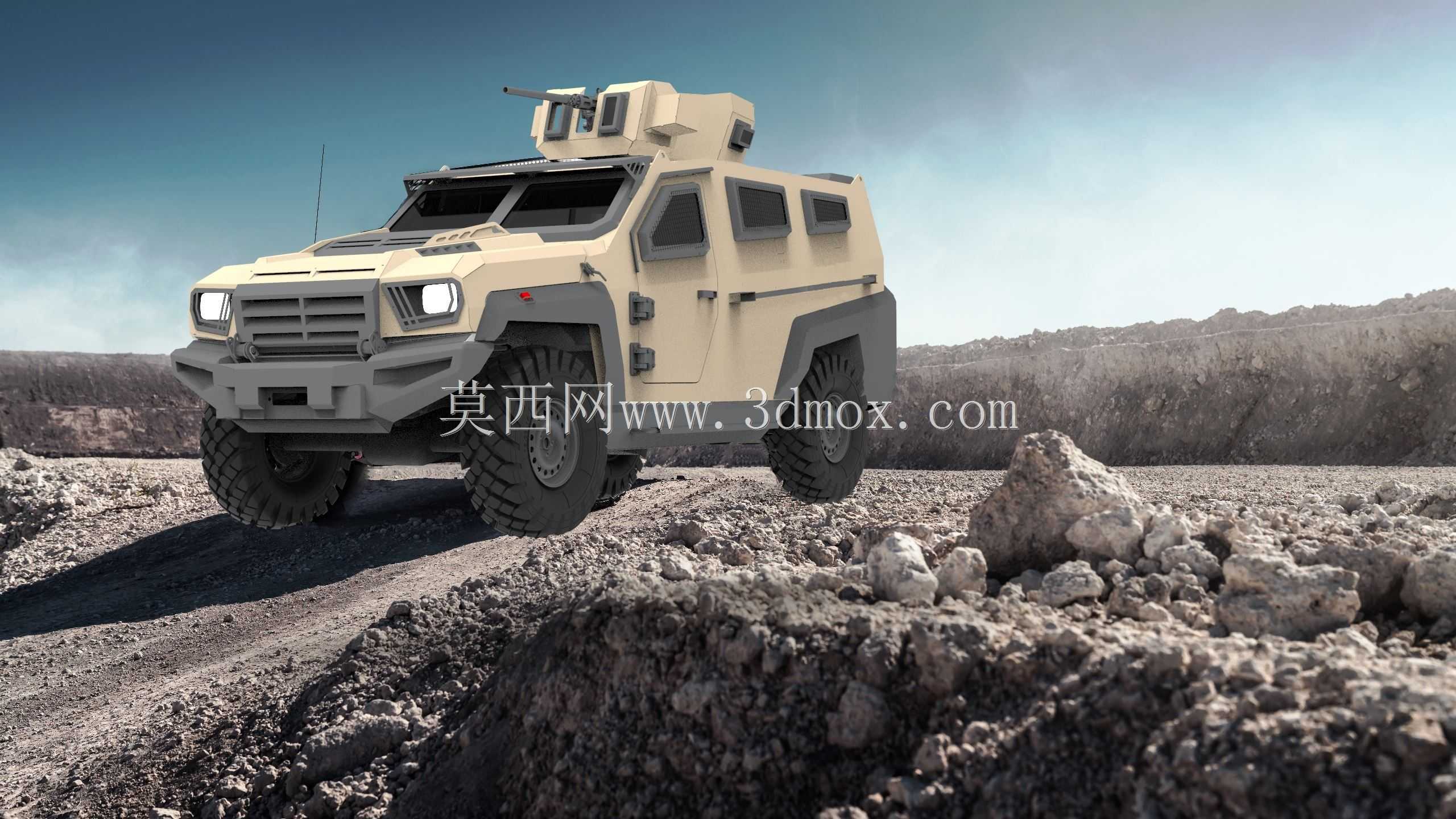

　　这款轮式装甲车辆的设计核心围绕复杂非铺装路面的高机动通行需求展开，整体采用承载式装甲车体搭配独立悬架的底盘布局，在结构设计阶段优先平衡防护性能与越野通过性的矛盾点。从实际应用场景来看，该类车辆主要承担低烈度冲突区域的人员投送、前沿巡逻、要地通勤任务，可在砂石路面、戈壁滩涂、山地沟壑等无铺装道路环境下稳定行驶，车体底部的V型结构预留了防冲击形变空间，能够分散地面爆炸物产生的冲击波，避免乘员舱直接受冲击变形。

　　设计过程中，首先对整车的轴荷分配做了多轮迭代调整，前轴载荷占比控制在48%左右，后轴占比52%，保证爬坡、越障时的轮胎抓地力均匀，不会出现单轮打滑导致的动力损失。车身侧面采用小倾角倾斜装甲设计，既可以降低直射弹药的侵彻效能，也能减少行驶过程中的风阻系数，侧窗全部采用多层复合防护结构，安装边框与车体装甲做了一体化焊接处理，避免接缝处出现防护薄弱点。车头部位的防撞杠采用高强度钢焊接成型，与主车架直接刚性连接，可在低速碰撞障碍物时保护前部散热模块、照明组件不受损坏，前部进气格栅采用可闭合的防护网结构，在复杂扬尘路段行驶时可减少砂石进入散热舱的概率。

　　车顶的武器站采用低轮廓设计，安装基座与车顶承力梁直接连接，可承载小口径自动武器或多用途观瞄设备，武器站的旋转基座预留了线缆走线通道，所有线束都从车体内部穿设，避免外露线路被流弹或飞溅碎石损坏。乘员舱内部的座椅全部采用壁挂式安装结构，不与车体地板直接连接，能够在车辆遭遇底部冲击时缓冲传递到乘员身上的冲击力，舱内预留了标准装具固定点、通讯设备安装位，可根据任务需求快速加装不同的任务模块。

　　行走机构部分，采用大直径越野轮胎搭配中央充放气系统的设计思路，轮胎胎壁做了加厚处理，在失压状态下仍可以30公里每小时的速度行驶50公里以上，悬架系统采用长行程螺旋弹簧搭配双向阻尼减震器，悬架动行程达到220毫米，可轻松跨越350毫米高度的垂直障碍，通过500毫米深度的壕沟。整车接近角达到42度，离去角38度，纵向通过角28度，在无准备的情况下可涉水深度达到1.2米，加装涉水喉后涉水深度可提升至1.8米，完全满足野外复杂地形的通行要求。

　　车体后部的乘员舱门采用侧开式设计，门锁机构采用多重锁止结构，在车辆行驶过程中不会因为颠簸意外开启，门体上预留了观察窗和射击孔，乘员可在舱内对外进行观察和射击，不需要暴露身体。动力舱采用整体式隔音隔热罩封装，既可以降低动力系统的噪音传递到乘员舱，也能减少动力舱的红外信号特征，动力舱的检修盖板采用快拆结构，野外维护时不需要专用工具即可快速打开，完成滤芯更换、管路检查等常规保养操作。

　　在细节设计上，车身所有外露的铰链、锁扣都采用防锈高强度材质，可在高盐雾、高湿度的环境下长期使用不出现锈蚀卡滞，车体外部的灯光系统全部采用防护网包裹，避免行驶过程中飞溅的碎石打坏灯罩。车身侧面预留了附加装甲的安装接口，可根据任务威胁等级快速加装不同防护等级的附加装甲板，不需要对车体主体结构做额外改装，兼顾了日常巡逻的轻量化需求和高威胁环境下的防护需求。整车的电气系统采用双回路冗余设计，单条线路出现故障时不会影响整车的供电和操控，所有电气接插件都采用防水密封结构，可在暴雨、涉水工况下保持电路连接稳定，不会出现短路、接触不良等问题。
