生物质热水供应系统结构设计

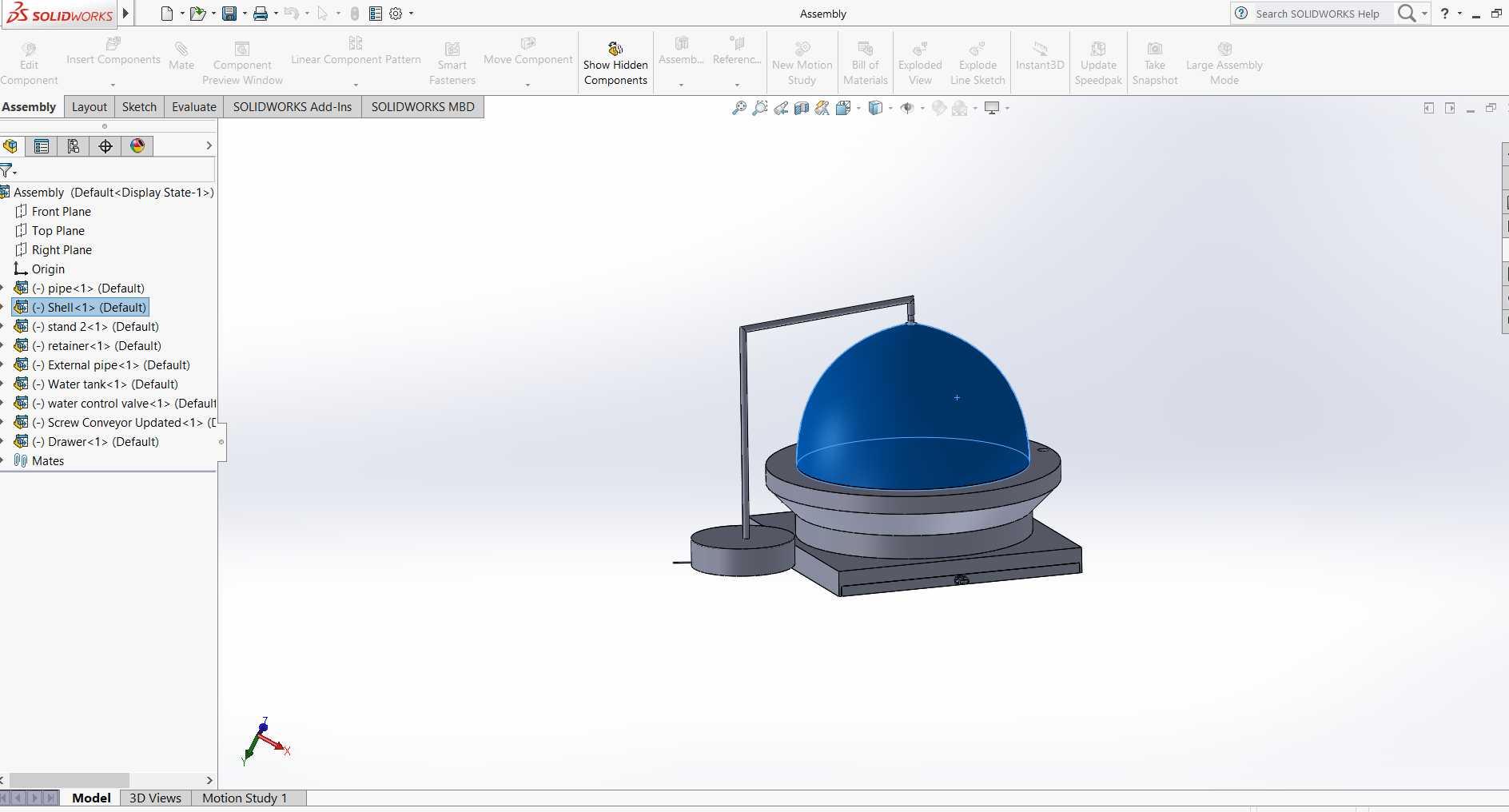

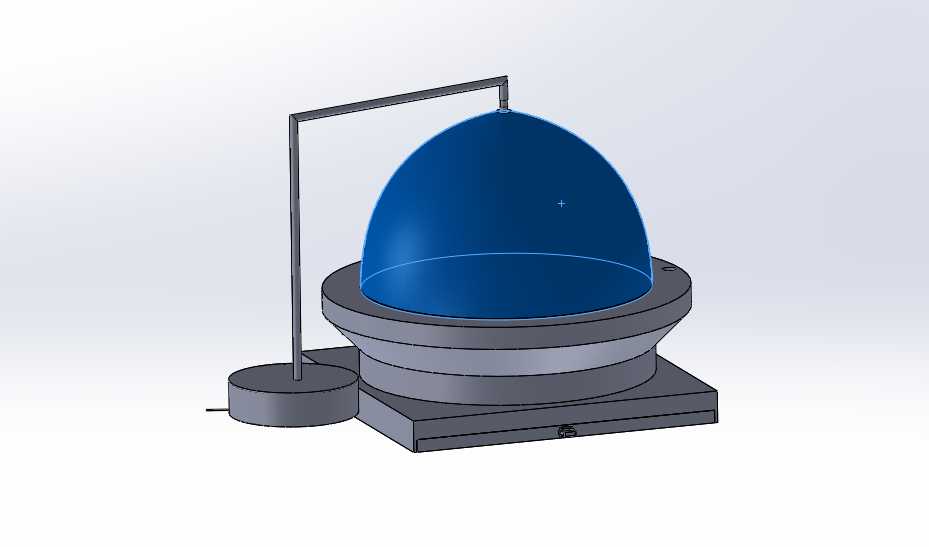

　　这套生物质热水供应装置的结构设计，核心围绕农林废弃物资源化利用的分布式供热场景展开，适配农村散户生活热水供应、小型农业加工点恒温供水、偏远营地临时供热等无集中管网覆盖的使用场景，可直接替代传统燃煤、电加热热水装置，降低供热环节的化石能源消耗。从实际使用逻辑出发，装置采用半球形储热燃烧室作为核心结构，外层设置环形储水夹套，燃烧产生的热量可通过夹套内壁直接与水体换热，减少热量传递过程中的损耗，半球形的燃烧室顶部结构可引导高温烟气沿弧面下行，延长烟气在换热区域的停留时间，提升整体热交换效率。底部的方形基座集成了灰渣收集腔与一次进风通道，进风口设置在基座侧方，可通过自然进风为燃烧过程提供氧气，无需额外配置强制送风风机，

　　简化设备结构的同时降低了运行过程中的电力依赖，基座的安装边界预留了地脚螺栓固定孔位，可直接固定在硬化水泥地面上，无需额外搭建复杂安装基础，整体安装占地尺寸控制在0.8平方米以内，适配小型场地的布置需求。侧方设置的立式储料仓通过倾斜送料通道与燃烧室下部连通，可依靠生物质燃料自身重力实现连续补料，储料仓的容积设计可满足单次填料后4-6小时的持续燃烧需求，减少人工补料的操作频次，储料仓顶部设置的翻盖式密封结构可避免雨水进入燃料仓，同时防止燃烧过程中的烟气反向溢出。燃烧室上方设置的弧形金属支架为可选配的余热利用挂架，可在设备运行时放置需要烘干的小型物料，充分利用燃烧室顶部散失的辐射热量，提升能源的综合利用率。在结构设计过程中，

　　所有与高温烟气接触的内壁均预留了3mm的腐蚀余量，适配生物质燃料燃烧过程中产生的少量酸性烟气腐蚀，夹套层设置了独立的进水、出水接口，进水口位于夹套下部，出水口位于夹套上部，符合水体自然对流的流动规律，可减少夹套内部的冷水滞留区，避免局部水温过低导致的结垢问题。设备的管路接口均采用标准管螺纹设计，可直接与现有民用供水管道对接，无需定制转换接头，降低现场安装的适配难度。考虑到生物质燃料的形态差异，燃烧室下部的炉排采用活动间隙设计，可适配木屑颗粒、压块秸秆、碎木柴等不同形态的生物质燃料，无需针对单一燃料类型调整炉排结构，灰渣收集腔采用抽拉式结构，可在设备暂停运行时直接抽出清理积灰，操作过程无需拆解设备主体结构。

　　整套装置的结构无复杂精密传动部件，日常维护仅需定期清理灰渣、检查夹套水位即可，运维难度较低，适配非专业人员的日常操作需求，在结构建模过程中，所有钣金件均预留了折弯加工余量，焊接位置设置了定位止口，可降低生产加工过程中的组对难度，提升批量生产的装配效率。
