摇摆式蒸汽机结构设计三维数模

　　在早期工业动力场景中，这类摇摆式蒸汽机曾承担小型机械、供水泵组的动力输出职能，依靠结构简单、维护便捷的特性，在分散式动力供给场景中得到长期应用，即便在当下，也是机械原理教学、爱好者DIY项目中常见的实操载体，能直观展示蒸汽动力转换为旋转机械能的完整过程。

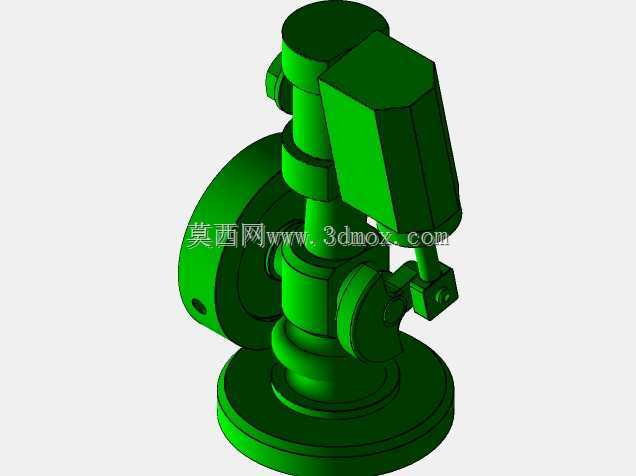

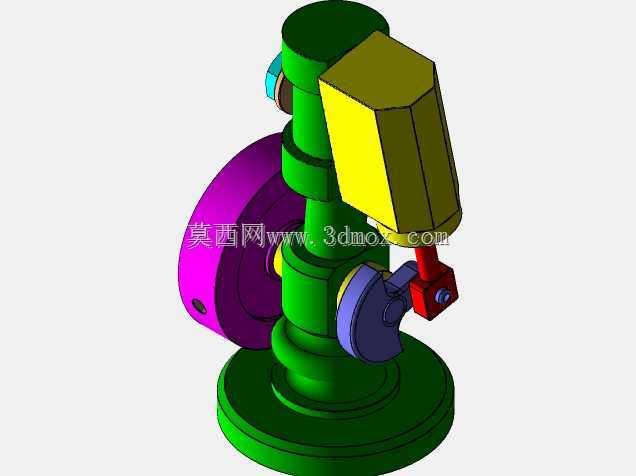

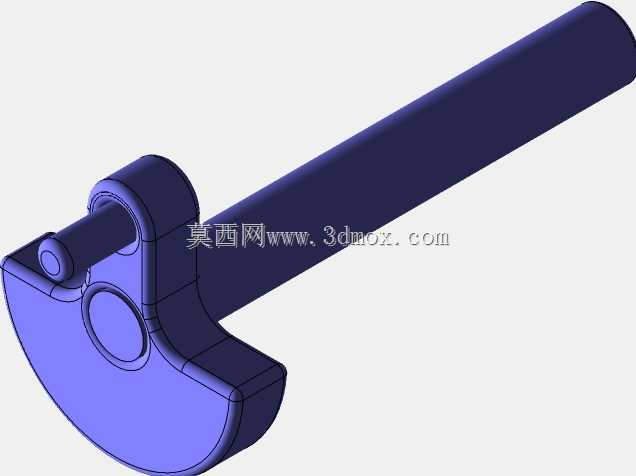

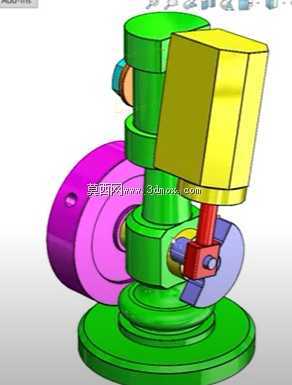

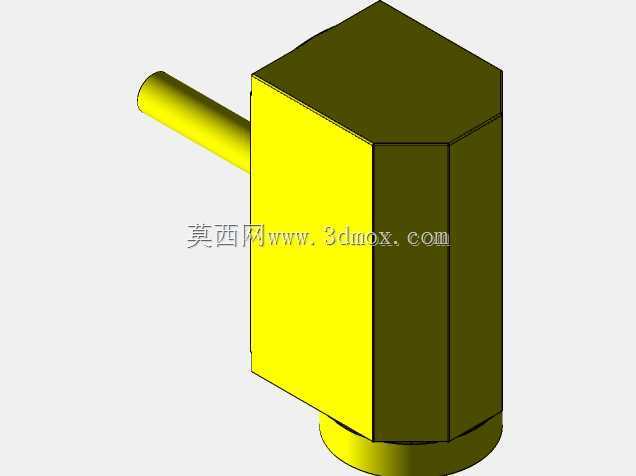

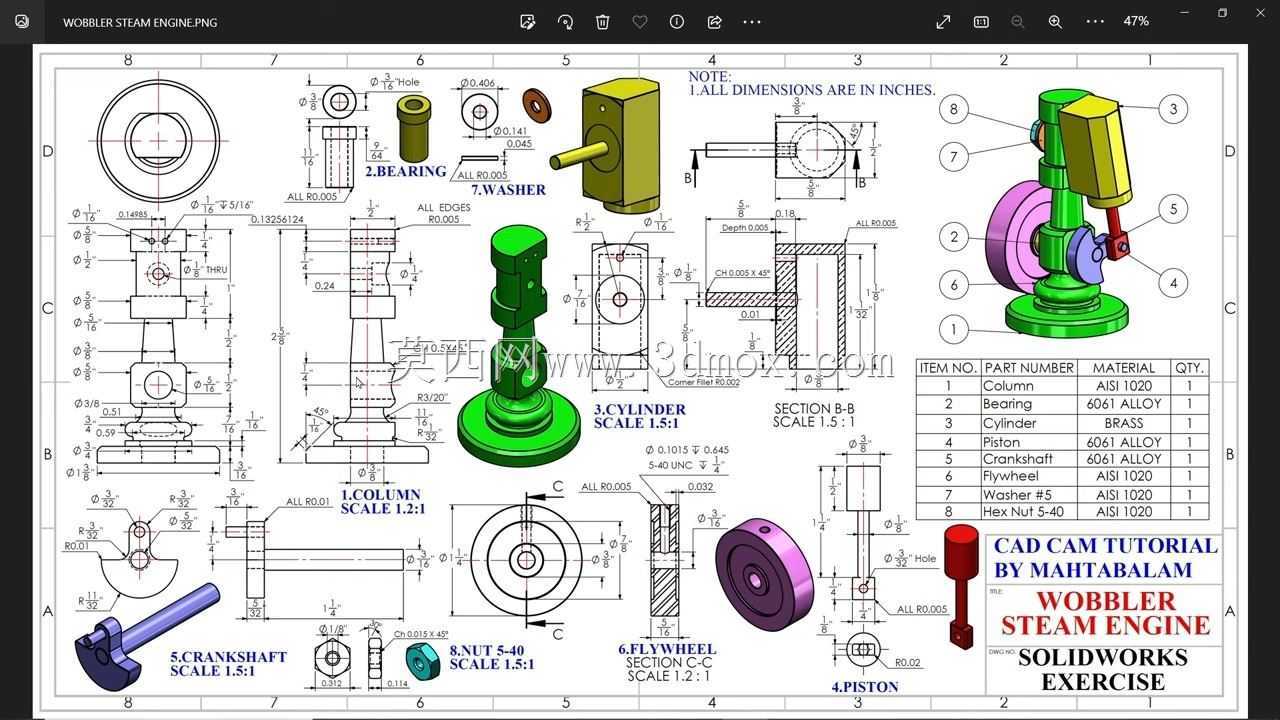

　　从结构功能来看，该装置核心通过气缸的摇摆动作配合配气相位，实现蒸汽的进排气切换，无需复杂的气门传动组件，大幅降低了加工与装配难度。整套结构包含立柱、气缸、活塞、曲柄轴、飞轮等核心部件，各部件的配合公差直接影响动力输出效率：气缸与立柱的铰接面需要保证摆动顺畅无卡滞，同时兼顾密封性能，避免蒸汽泄漏造成功率损失；活塞与气缸内壁的配合间隙需要控制在合理范围，既要保证往复运动顺滑，也要减少蒸汽窜流；曲柄轴与飞轮的连接需要保证同轴度，降低运转过程中的振动量。

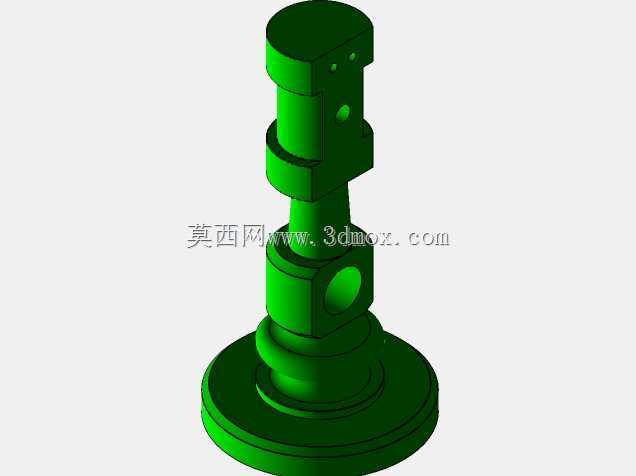

　　设计过程中优先考虑了加工可行性，所有零件的结构都适配常规机加工工艺，没有特殊的异形结构需要定制刀具加工。立柱作为整套装置的支撑基准，底部设计有平整安装面，可通过螺栓固定在安装基座上，安装面的平面度要求控制在合理范围，避免装配后整机出现倾斜，影响运转稳定性。气缸的摆动铰接点位置经过反复校核，保证活塞行程与曲柄偏心距匹配，避免运动过程中出现死点卡顿，同时让进排气孔的位置刚好在气缸摆动到对应角度时完成开闭，实现配气动作的同步，无需额外设置配气凸轮结构，这也是该类蒸汽机结构最具特点的设计逻辑。

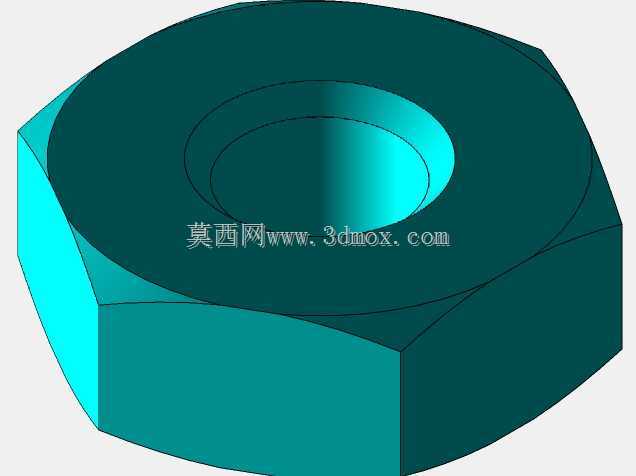

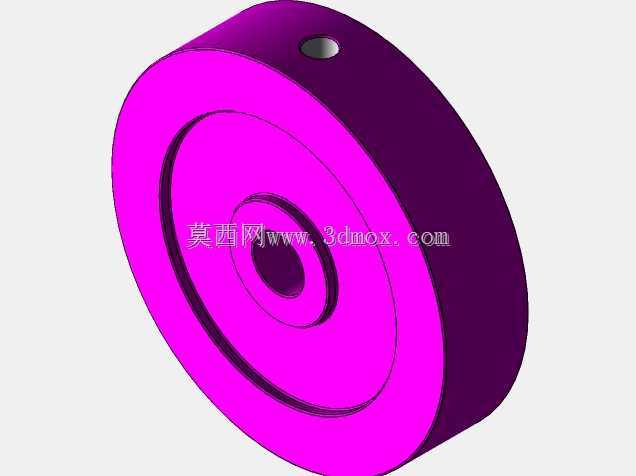

　　从安装边界来看，整套装置的尺寸属于小型桌面级范畴，底座占用空间小，不需要大型基础固定，适合教学演示场景的桌面摆放。各部件的尺寸比例经过协调：飞轮直径设计兼顾了运转储放能量的需求，不会因为直径过大导致整机重心过高，也不会因为直径过小无法储存足够动能维持曲柄越过死点；气缸的缸径与行程匹配，保证输出扭矩足够带动飞轮持续运转，同时不会因为体积过大导致整机比例失调。各连接部位的紧固件都采用标准规格，方便后期拆装维护，零件之间的定位结构设计简单可靠，装配时不需要复杂的专用工装，依靠常规钳工工具即可完成整机组装。

　　在实际功能实现上，该结构省略了传统蒸汽机复杂的滑阀配气机构，依靠气缸自身绕铰接点的摆动，让气缸上的进排气口与基座上的气道在对应行程节点连通，完成进汽、膨胀、排汽的工作循环，这种设计大幅减少了零件数量，降低了加工成本与装配难度，也让整个动力转换过程更加直观，非常适合用于机械原理教学，让学习者能清晰观察到从蒸汽压力输入到旋转动力输出的每一个运动环节，理解曲柄连杆机构的运动特性、配气相位的匹配逻辑，以及飞轮在往复式动力装置中的稳速作用。对于三维建模从业者而言，这套模型的建模过程能充分锻炼装配体配合、运动干涉检查、工程图生成的相关能力，每个零件的尺寸标注都符合机械制图规范，可直接作为机加工参考，用于制作实物样机。
