罗技G710键盘音量控制替换电位器结构

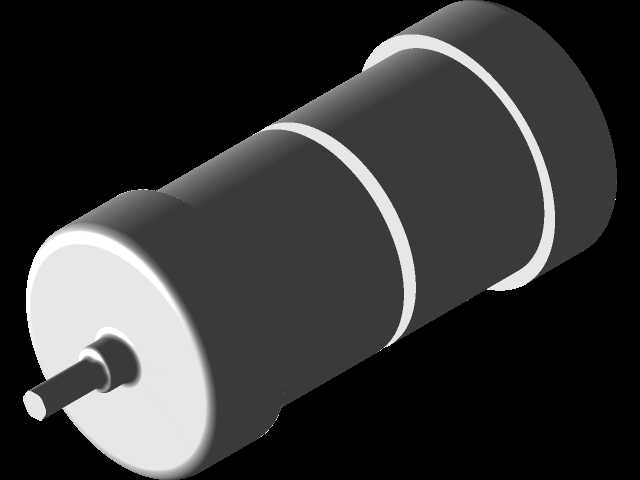

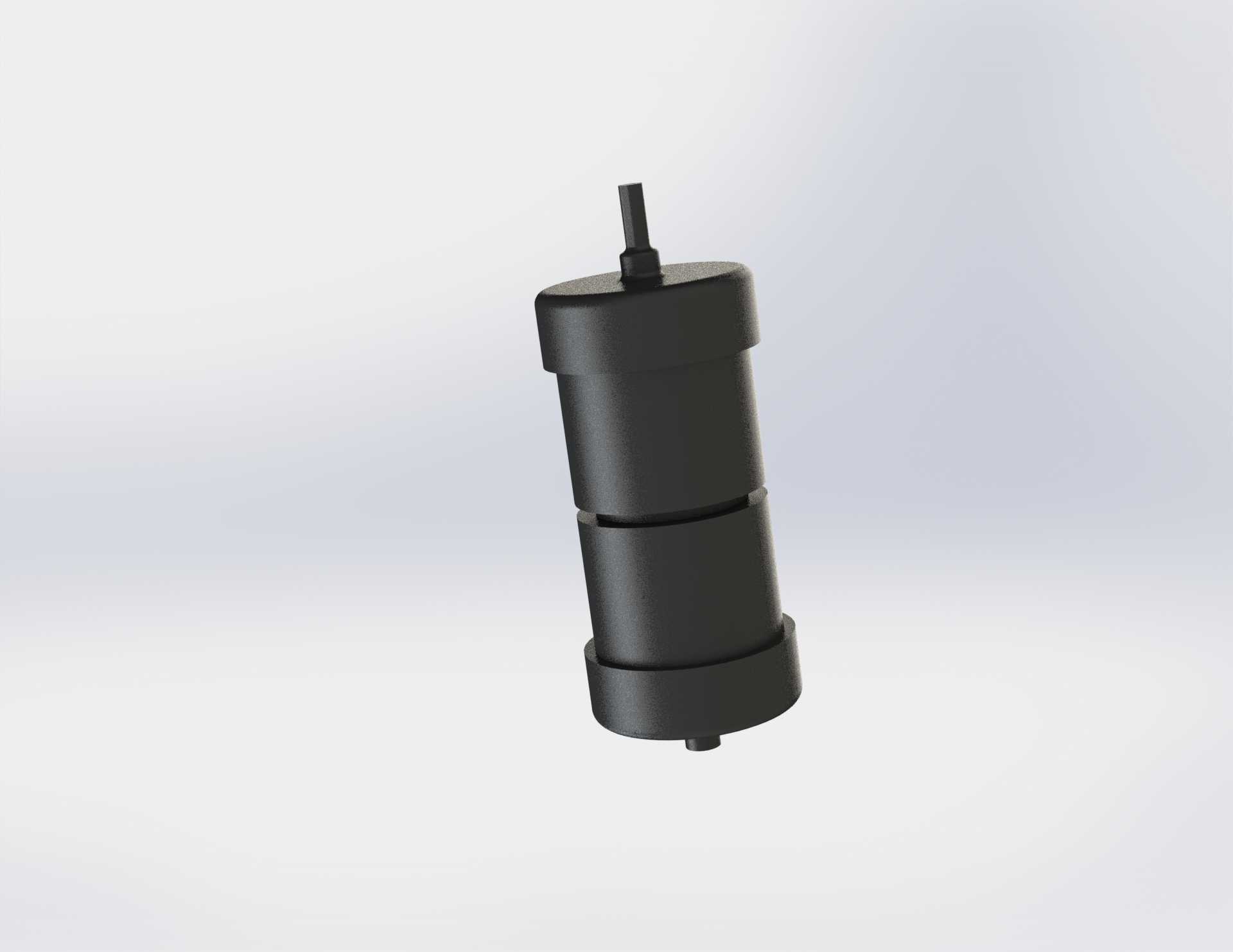

　　这款替换件针对罗技G710机械键盘原配音量调节部件老化失效的问题设计，日常使用场景中，机械键盘的音量调节滚轮经过数万次按压旋转后，常出现轴体磨损、阻尼失效、调节跳值的问题，直接更换整把键盘成本过高，单独替换控制部件是外设维修、客制化改造场景下的高性价比方案。从结构设计来看，该部件采用同轴双段圆柱壳体布局，前端伸出的D型轴段直接匹配键盘PCB板上的编码器安装位，轴径公差控制在0.02mm范围内，安装时无需额外打磨扩孔，可直接卡入原有固定座，壳体上的两道环形凸筋对应键盘外壳的定位卡槽，装配后不会出现轴向窜动，旋转时的阻尼感与原厂部件保持一致，不会出现过松打滑或过紧卡滞的问题。设计过程中优先考虑了安装边界的匹配性，

　　整体壳体最大外径与原厂部件完全一致，轴向总长度比原厂件短0.1mm，避免长期使用后壳体顶到键盘上盖导致旋钮按压无反馈，前端轴段的长度刚好穿过PCB板的编码器定位孔，不会出现轴段过长顶坏板载元件、或是过短导致旋钮装完后凹陷在外壳内的问题。实际使用中，该部件可直接替换原有失效的音量控制结构，旋转时的行程与原厂一致，每一段的调节刻度感清晰，按压触发静音功能的行程也匹配原有微动开关的触发距离，不需要额外调整PCB上的微动位置。从结构强度来看，壳体采用等壁厚设计，壁厚均匀控制在1.5mm，既保证了旋转受力时不会出现壳体开裂，也不会因为壁厚过大导致安装时与周边的键盘壳体、灯板元件产生干涉，两道环形凸筋除了定位作用外，

　　还能在旋转时提供均匀的摩擦阻尼，模拟原厂部件的调节手感，不会出现使用一段时间后阻尼衰减的问题。针对外设维修场景的实际需求，该结构在设计时省略了原厂部件上多余的装饰性结构，保留核心的传动、定位、安装功能，加工成型难度更低，不管是3D打印打样验证，还是小批量注塑生产都能快速实现，维修人员更换时不需要额外拆解键盘的其他结构，只需要撬开键盘上盖，取下失效的旧部件，将该替换件对准卡槽卡入，再装回旋钮帽即可完成更换，整个过程不需要焊接，也不需要调整其他元件位置，普通用户也能自行操作完成维修。在功能适配性上，该部件完全兼容G710键盘的原有编码器逻辑，不会出现调节方向反向、音量跳变的问题，轴端的D型切面与原厂旋钮帽的内孔完全匹配，

　　原有旋钮帽可以直接装在该替换件上，不需要额外更换旋钮帽，保持键盘外观的一致性。设计时还考虑了长期使用的磨损问题，轴与固定座接触的位置做了微小的倒角处理，减少旋转时的摩擦阻力，降低长期使用后的磨损量，延长部件的使用寿命，避免短时间内再次出现失效问题。
