汽车排气系统催化转化器连接法兰结构

　　在汽车排气系统的管路连接布局中，这类带定位凸耳的法兰是催化转化器总成与前后段排气管道对接的核心承压连接件，日常装配场景里，它需要同时兼顾密封可靠性、安装定位精度以及长期高温工况下的结构强度，避免排气泄漏、装配错位这类在整车耐久测试中容易出现的故障点。从实际使用场景来看，这类法兰主要应用在排量1.6L-2.5L区间的乘用车辆排气系统中，对接的催化转化器壳体直径通常为57mm，刚好匹配法兰中心的通孔尺寸，安装时两个对称分布的凸耳结构会卡在排气管道预设的定位槽内，不需要额外做周向防转设计，装配工人在流水线作业时可以直接卡入定位，省去了反复调整对接角度的步骤，能有效提升总装环节的作业效率。

　　设计这类法兰的时候，首先要考虑的是密封面的平面度要求，整个法兰与密封垫片接触的环形区域平面度公差需要控制在0.1mm以内，不然长期在400-600摄氏度的排气高温环境下，密封垫片会因为压合不均匀出现局部压溃，最终导致排气泄漏，触发整车OBD故障报警。法兰的厚度设定为15mm，这个尺寸是经过多轮CAE仿真验证的：如果厚度低于12mm，在螺栓拧紧力矩达到整车装配要求的22N·m时，法兰凸耳位置会出现超过0.2mm的翘曲变形，直接影响密封效果；如果厚度超过18mm，不仅会增加不必要的零件重量，还会挤占排气系统周边的隔热罩安装空间，容易在整车行驶过程中出现隔热罩与法兰的干涉异响。法兰整体的外轮廓最大高度为89mm，两个安装凸耳的中心距是按照主流乘用车排气系统的通用安装孔位设计的，不需要针对单一车型做专属孔位调整，能够覆盖同平台多款车型的排气系统装配需求，减少零部件的开模成本。

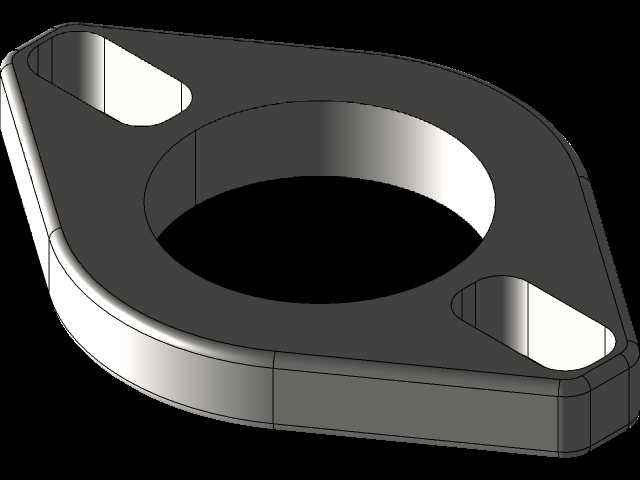

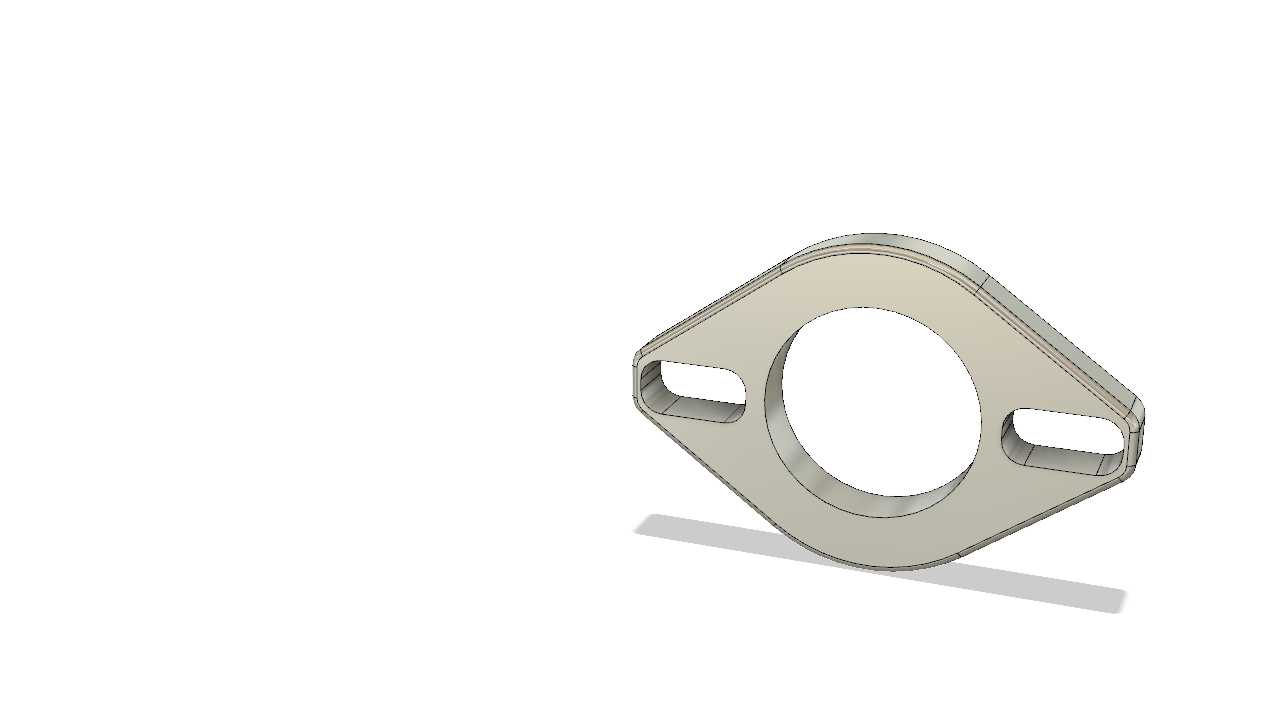

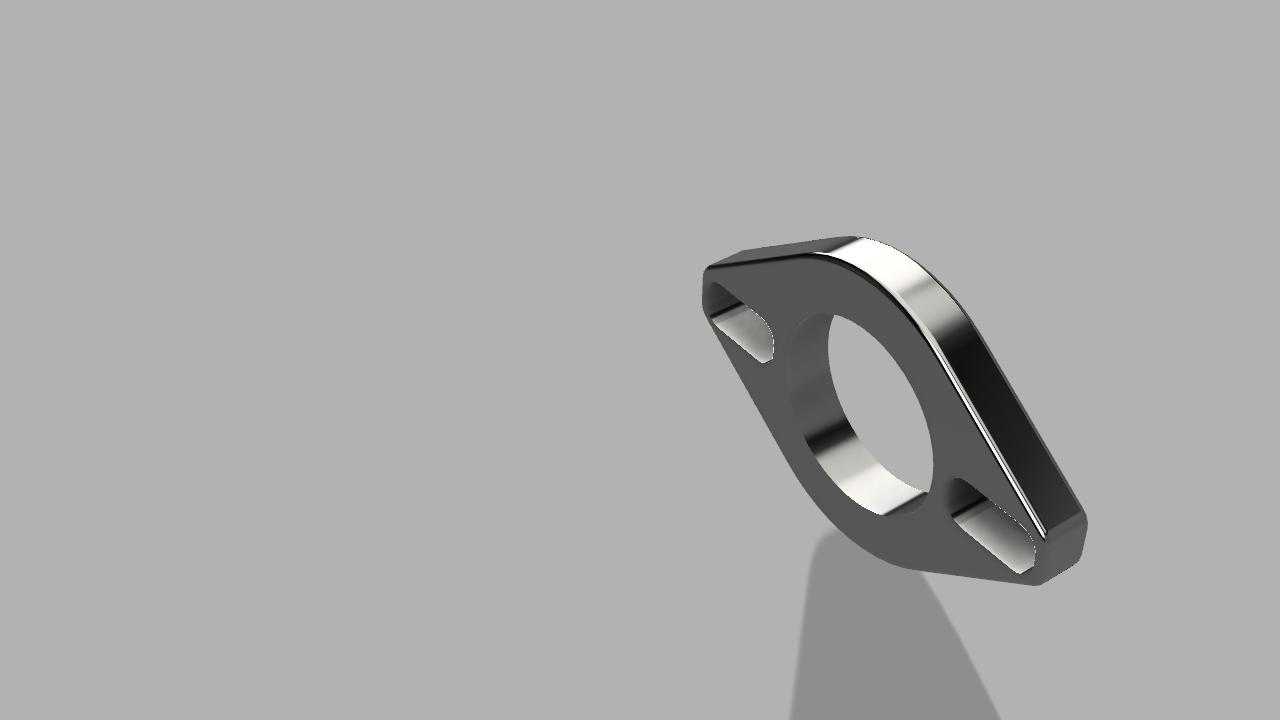

　　从结构细节来看，法兰中心的57mm通孔与催化转化器进气端的配合采用H7/h6的间隙配合，装配时可以轻松将催化转化器端颈插入法兰内孔，配合深度设定为8mm，焊接时能够保证足够的焊缝接触面积，同时避免焊渣渗入排气流道内部，堵塞催化转化器的载体孔道。两个凸耳上的安装孔为长圆孔设计，长度方向预留了1.5mm的调整余量，能够抵消排气系统在冷热交替过程中产生的热胀冷缩变形量，避免长期交变应力作用下出现法兰开裂或者螺栓断裂的问题。法兰的所有棱边都做了R1.5mm的圆角处理，一方面是避免装配过程中锋利的边缘割伤操作人员的防护手套，另一方面也能减少应力集中点，提升零件在振动工况下的疲劳寿命。

　　在实际的台架验证环节，这类法兰需要通过1000小时的高温冷热冲击测试，测试过程中环境温度在-40摄氏度到650摄氏度之间循环切换，法兰不能出现裂纹、变形量超差的问题，同时密封面的泄漏量要控制在5L/min以内，才能满足整车的耐久使用要求。很多新手设计人员在做这类法兰结构的时候，容易忽略凸耳与法兰主体连接位置的过渡圆角，直接采用直角连接，在台架振动测试中往往会在这个位置出现疲劳断裂，实际上只要在连接位置做R3mm的过渡圆角，就能将局部应力降低40%以上，不需要额外增加零件厚度就能满足强度要求。另外法兰的密封面不需要做额外的车削纹路处理，只要保证平面度达标，配合常规的石墨复合密封垫片就能满足密封要求，过度加工密封面反而会增加零件的加工成本，没有实际的工程意义。

　　从安装边界来看，这个法兰装配完成后，外侧需要预留至少10mm的空间用于布置隔热罩，隔热罩与法兰表面的间隙控制在3-5mm，既能够避免热传导导致隔热罩温度过高，也能防止车辆行驶过程中振动导致隔热罩与法兰发生碰撞异响。法兰的两个安装凸耳背面设计有0.5mm的凸台，装配时凸台会卡在排气管路的安装支架定位槽内，不需要额外做焊接定位，就能保证法兰的安装角度偏差控制在±1度以内，有效降低焊接工装的设计复杂度。
