六旋翼多用途低空作业飞行器结构设计

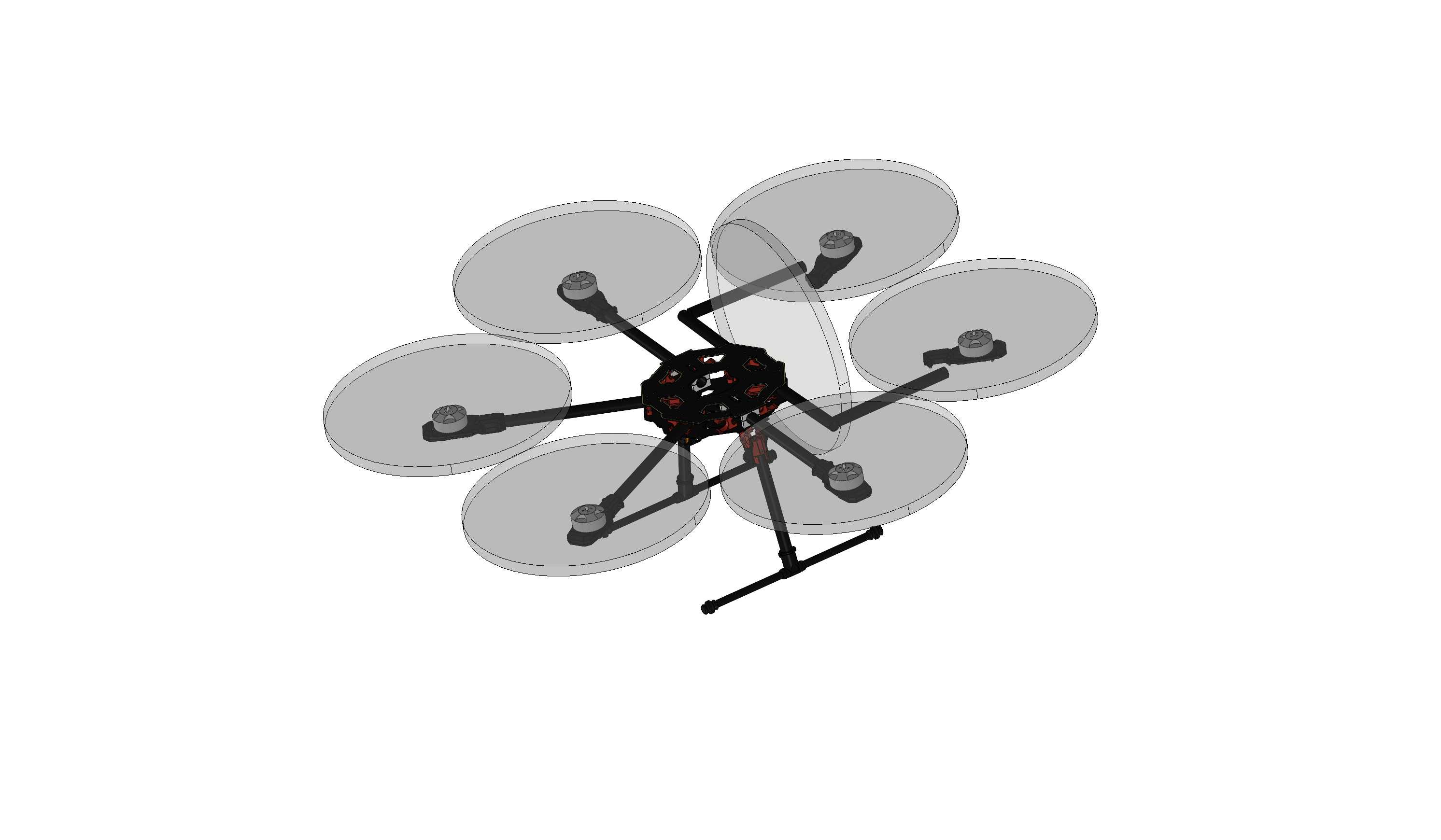

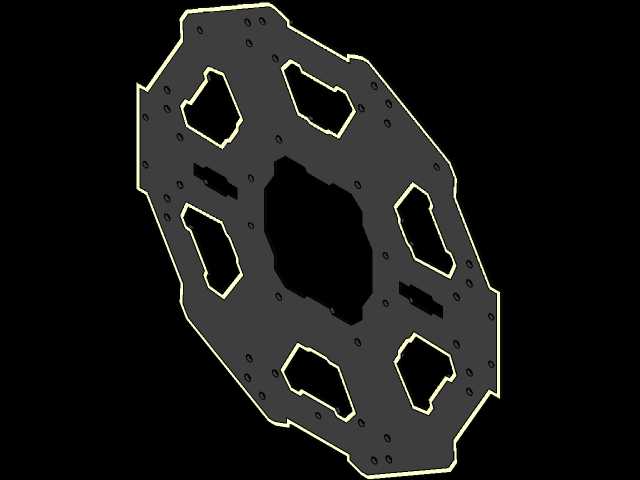

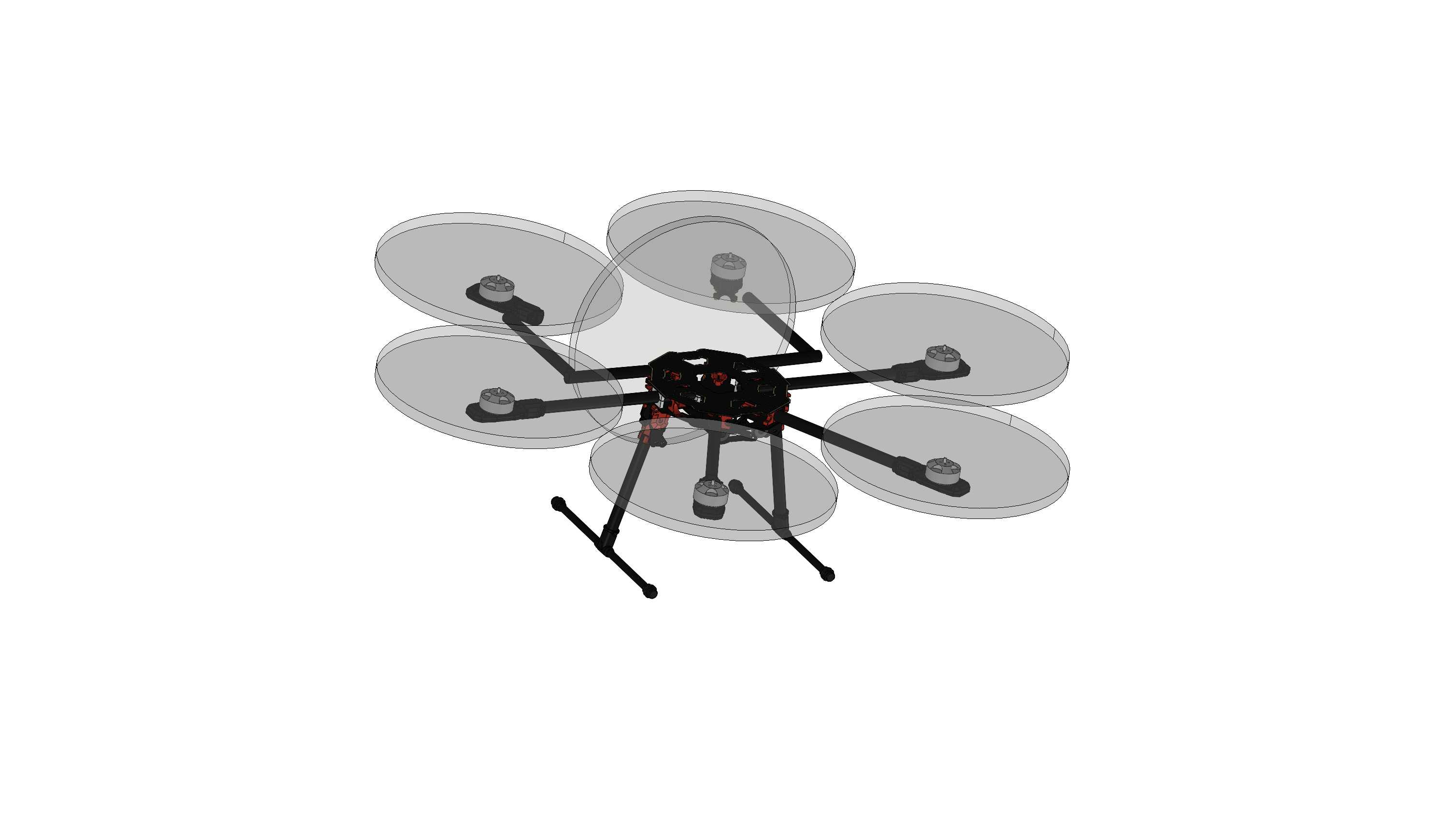

　　这款六旋翼飞行器的结构设计，首先围绕低空复杂场景下的作业稳定性展开，区别于常规四旋翼机型，六组动力单元呈中心对称式分布在中心机架周边，单组动力失效时仍可通过剩余五组动力的动力分配调整维持姿态可控，适配电力巡检、农林植保、小范围航测等对飞行冗余度有要求的作业场景。从结构布局来看，中心机架采用上下分层的板件拼接结构，上层预留飞控、电池、数传模块的安装位，安装边界按照主流工业级飞控的标准尺寸预留固定孔位，可兼容不同品牌的飞控硬件安装，下层板件集成电调安装槽与线路走线路径，避免动力线与信号线交叉干扰，同时中心区域做了镂空减重设计，在保证机架结构强度的前提下降低整机自重，提升有效载荷能力。每组机臂采用碳纤维管插接式设计，

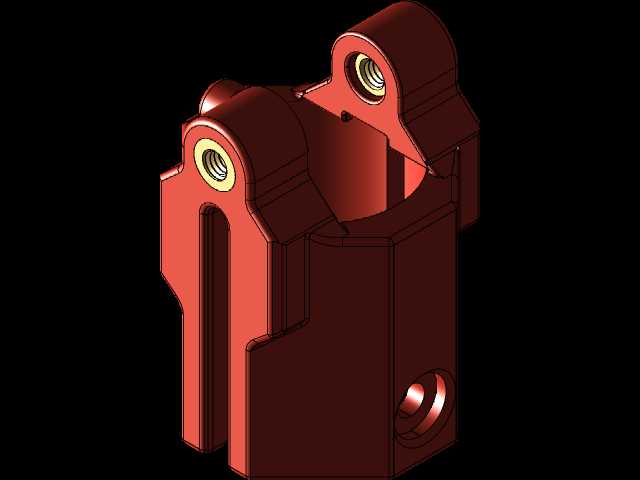

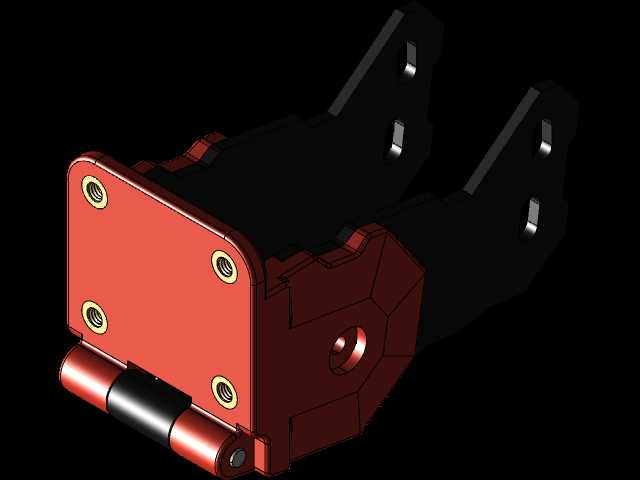

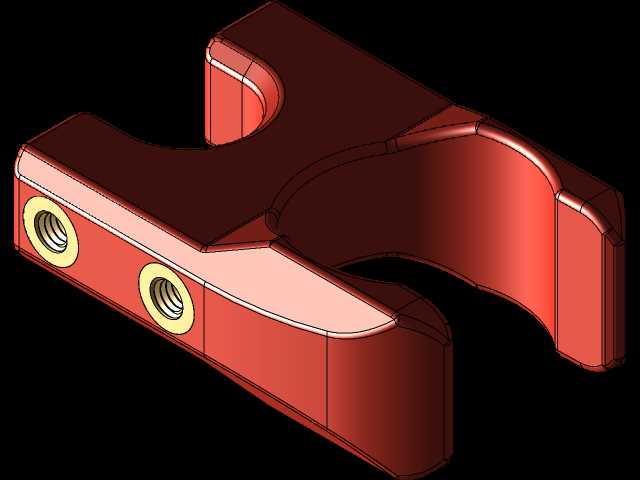

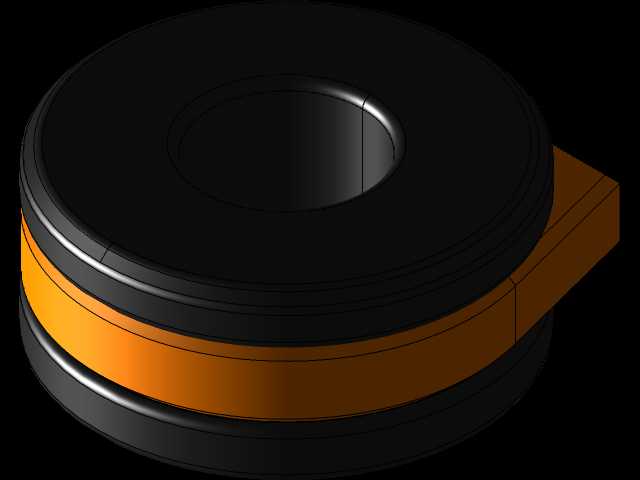

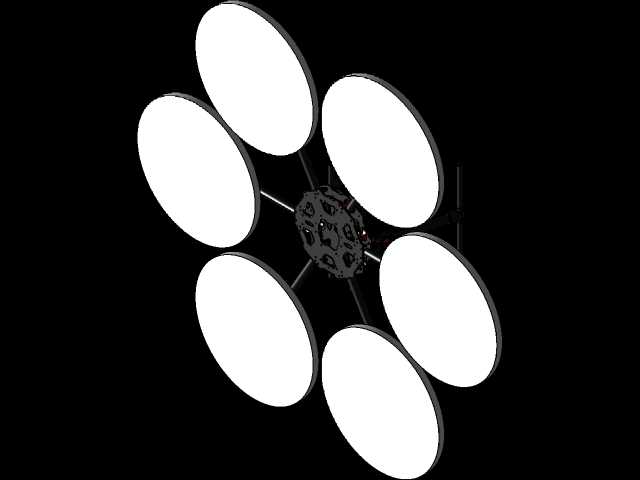

　　与中心机架的连接位设置快拆锁紧结构，日常运输时可快速拆卸机臂缩小收纳体积，作业前无需额外工具即可完成组装，机臂末端的电机安装座做了倾角微调设计，预留1.5度的内倾角度，提升飞行过程中的姿态响应速度，降低悬停状态下的姿态漂移量。旋翼外围设置了全包围式的保护圈结构，保护圈采用轻量化的工程塑料注塑成型，通过三根支撑肋与电机座连接固定，保护圈的外径略大于旋翼旋转直径，在楼宇间、林区等狭窄空间作业时，可避免旋翼直接碰撞障碍物造成炸机，同时保护圈的弧形截面做了导流设计，可降低旋翼下洗气流的紊流影响，提升近地面飞行时的气流稳定性。起落架采用两组分体式的弧形支腿结构，支腿从中心机架下方向外延伸，支腿末端设置防滑橡胶垫，

　　起落架的高度预留了足够的任务载荷安装空间，可在机腹位置挂载航拍云台、植保喷洒模块、小型抛投装置等作业配件，支腿的受力结构经过受力仿真验证，在满载降落时可有效吸收冲击载荷，避免冲击力传递至中心机架损坏机载电子设备。从设计思路上，整机结构优先考虑作业场景的实用性，没有做多余的外观装饰件，所有结构件都兼顾功能实现与减重需求，机臂与中心机架的连接位做了加厚处理，应对飞行过程中机臂的交变载荷，避免长期使用后出现连接位松动的问题。旋翼保护圈的连接肋采用流线型设计，降低飞行过程中的空气阻力，减少不必要的动力损耗，提升整机续航表现。中心机架的上层板件设置了电池快装卡扣，可快速更换电池减少作业间隔时间，卡扣的位置经过重心配平计算，

　　电池安装后整机重心落在中心机架的几何中心位置，避免重心偏移增加飞控的姿态修正负担。走线槽内部设置了理线卡扣，可将动力线与信号线分开固定，减少线路晃动带来的信号干扰问题，同时也方便后期的设备维护与配件更换。整机的安装边界充分考虑了不同配件的兼容性，电机安装孔位适配主流的22、23系列无刷电机，电调安装位可容纳20A-40A规格的电调设备，飞控安装位可兼容从入门级开源飞控到工业级商用飞控的安装尺寸，用户可根据自身的作业需求搭配不同的动力与电子设备，无需对机架结构进行二次修改。在结构强度验证层面，机架的板件采用航空级铝合金与碳纤维板材组合，关键受力位置的连接螺丝采用不锈钢内六角螺丝，避免长期户外作业出现锈蚀问题，机臂的碳纤维管采用3K斜纹编织工艺，抗扭与抗弯强度满足满载飞行时的受力要求，保护圈的工程塑料材质添加了抗老化助剂，可适应户外紫外线照射、高低温变化等复杂环境，长期使用不会出现脆化开裂的问题。起落架的支腿采用玻璃纤维增强尼龙材质，既有足够的结构强度，又具备一定的弹性，降落时可通过微小形变吸收冲击能量，避免硬着陆对机载设备造成冲击损伤。
