MAVIC3E无人机控制器结构设计方案

　　这款控制器作为无人机地面操控端的核心硬件，主要适配工业级测绘巡检类无人机的外业作业场景，在电力线路巡检、国土测绘、应急救援航拍、农林植保作业等场景中，承担飞行状态调控、载荷参数设置、作业指令下发的核心功能，是飞手与空中无人机建立实时操控链路的关键交互载体。从结构设计逻辑来看，整体采用上下壳体扣合的装配方案，上壳体预留摇杆安装位、功能按键排布槽与状态指示灯开孔，下壳体设置电池仓、数据接口槽与握持防滑结构，所有外露接口均做了下沉式防护设计，能够适配外业作业中遇到的扬尘、零星降雨等复杂工况，避免异物进入壳体内部影响电路运行。两个操控摇杆采用对称式布局，分别对应无人机的俯仰横滚操控与航向油门操控，摇杆基座做了加高凸台设计，

　　既能够避免摇杆在收纳状态下与壳体表面摩擦磨损，也能在手持操控时给拇指提供明确的操作边界，降低误触概率。壳体侧面的矩形开孔对应数据传输接口与充电接口，接口位置的设计充分考虑了手持状态下的插拔便利性，不会因为握持姿势遮挡接口，同时接口周边的壳体做了加厚处理，提升频繁插拔过程中的结构强度，避免接口松脱。从安装边界来看，控制器整体外形贴合成年人双手握持的人体工学尺寸，握持区域的壳体做了微弧面处理，长时间手持作业不会产生明显的硌手不适感，内部电路板安装柱的位置经过精准排布，既能够给主控板、射频模块、电池模组预留足够的安装空间，也能控制整体壳体厚度，兼顾结构强度与便携性。壳体内部的筋位设计沿着受力方向排布，在摇杆安装位、

　　电池仓周边等受力集中区域做了局部加厚，能够承受外业携带过程中的磕碰、挤压，不会出现壳体开裂或者内部部件移位的问题。上壳体表面的按键排布遵循操作频率优先级，高频使用的功能按键设置在拇指自然活动的覆盖范围内，低频设置类按键排布在侧边区域，避免操作过程中的误触发。控制器的天线结构采用内置与外置结合的方案，外置天线的连接基座做了防松脱设计，能够在调整天线角度后保持固定姿态，保证信号传输的稳定性，内置天线的位置远离主控电路的电磁干扰区域，避免电路运行产生的电磁噪声影响遥控信号的传输质量。电池仓的设计采用快拆卡扣结构，无需额外工具即可完成电池更换，适配外业长时间作业时的快速换电需求，电池仓周边设置了密封胶条安装槽，

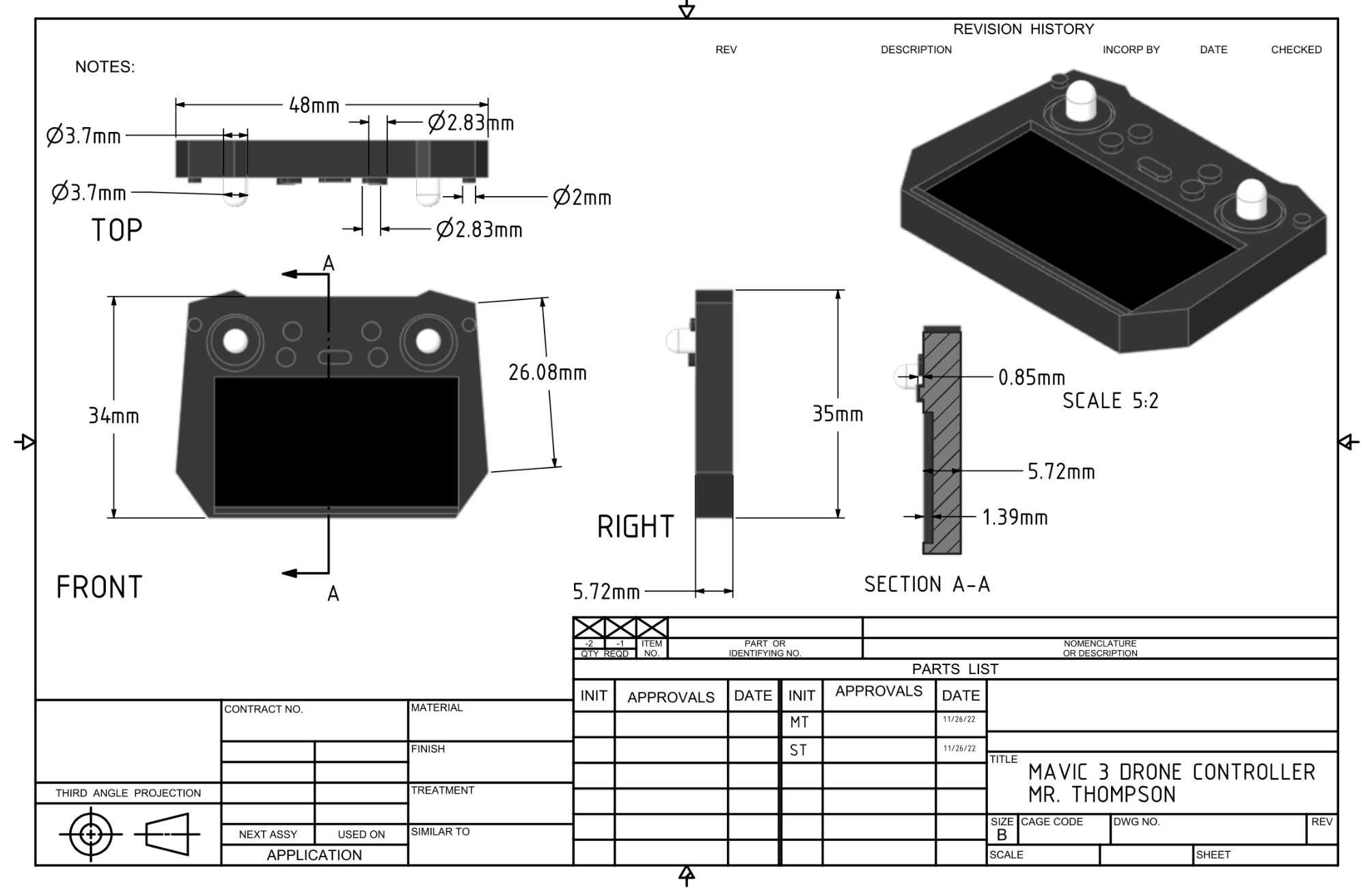

　　装配后能够达到基础的防尘防水等级，满足户外作业的防护要求。从结构装配的角度来看，所有壳体连接螺丝均采用隐藏式设计，螺丝孔位设置在防滑脚垫与铭牌下方，既保证了壳体外观的整体性，也能避免螺丝外露带来的锈蚀风险，内部部件的固定均采用定位柱加螺丝的双重固定方案，在振动工况下也不会出现部件松动的问题。这款控制器的结构设计充分平衡了工业级设备的可靠性要求与手持设备的便携性需求，所有结构细节都围绕外业作业的实际使用场景展开，没有冗余的装饰性结构，每一处外形设计都对应明确的功能需求，能够为同类型无人机地面操控终端的结构设计提供明确的参考依据，建模过程中还原的所有安装位、接口位置、筋位结构，都可以直接作为结构开模、样机试制的三维参考，帮助设计人员快速完成控制器的结构迭代与验证。
