CA6140车床用斜筋支撑定位块结构

　　在普通卧式车床的日常加工场景里，这类带斜向加强筋的块状支撑件，常被布置在溜板箱旁侧、刀架安装基面的辅助定位区域，或是进给机构的行程限位端，承担着承载侧向切削分力、限制运动部件超程位移的核心作用。CA6140作为国内机械加工车间普及率极高的通用卧式车床，其床身、溜板、刀架等部件的辅助安装位，长期受断续切削带来的交变载荷冲击，普通无筋支撑块很容易在应力集中位置出现疲劳开裂，或是因长期受载产生形变，导致定位精度偏移，直接影响轴类、盘类零件的加工尺寸公差。

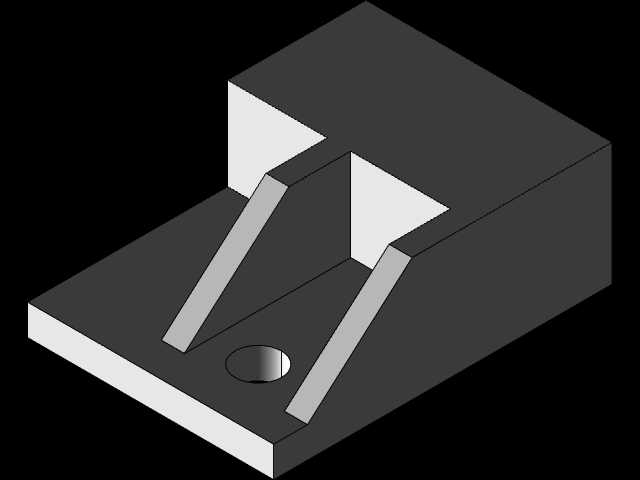

　　从结构设计逻辑来看，该零件采用L型基体搭配双斜向加强筋的构型，并非随意设置：基体的水平段预留了沉头安装孔，可通过内六角螺栓直接固定在床身的预制安装基面上，沉孔结构能保证螺栓头完全沉入零件内部，不会突出安装面干涉运动部件的滑移行程；垂直段的立面作为定位工作面，加工时需保证与水平安装面的垂直度公差控制在0.02mm以内，才能满足车床进给机构的重复定位精度要求。两道斜筋分别连接水平段与垂直段的转角位置，筋板厚度与基体壁厚保持1:1.2的比例，既不会因筋板过厚导致铸造或加工时出现缩孔、应力残留，也能有效将垂直面承受的侧向切削力分散传导至整个水平安装基面，避免转角位置出现应力集中断裂——实际车间运维数据显示，同安装位置的无筋支撑块，在常年承担粗车切削载荷的工况下，平均使用寿命仅为带筋结构的37%，频繁更换不仅增加运维成本，每次拆装后的重新找正也会占用大量有效加工时长。

　　从安装边界来看，该零件的水平段长度需匹配CA6140床身对应安装位的T型槽间距，安装孔的中心距严格适配床身预制孔位，无需现场二次配钻即可直接装配；垂直段的高度低于溜板箱侧部的最低突出面，保证溜板在全行程移动时不会与零件发生刮碰；两道斜筋的外侧斜面做了15度的倒角过渡，一方面是避免零件装配时锐边划伤操作人员，另一方面也能减少加工过程中铁屑在转角位置的堆积，日常清理时只需用毛刷即可快速扫走积屑，不会因铁屑卡滞影响定位面的贴合精度。零件的定位工作面没有设置多余的沟槽或凸起，采用整面磨削加工，表面粗糙度达到Ra1.6，保证与被限位部件的接触面积不低于90%，避免局部接触导致的压强过大、工作面过早压溃变形。

　　在实际加工适配场景中，这类支撑件不仅可用于车床原厂的部件装配，也可作为车床数控改造时的辅助定位构件使用：当CA6140改装为简易数控车床时，新增的滚珠丝杠座、行程限位开关安装位，都可借助这类支撑块实现基面转换，无需对床身原结构进行焊接、铣削等不可逆改造，保留床身原有精度的同时，大幅缩短改造周期。不同于市面上常见的焊接式支撑块，该零件为整体加工构型，不存在焊缝开裂的风险，在长期受切削液喷淋、铁屑冲刷的工况下，整体结构的抗腐蚀、抗磨损性能更优，即使在三班倒的高强度加工车间，也能长期保持定位精度稳定，减少因支撑件失效导致的加工废品率。设计时还特意将安装孔设置在水平段靠近筋板的位置，螺栓锁紧时的压紧力可直接通过筋板传导至垂直工作面，避免水平段远端因压紧力产生翘曲，进一步保证了安装后的整体刚性。
