CA6140车床带凸台方形安装基座结构

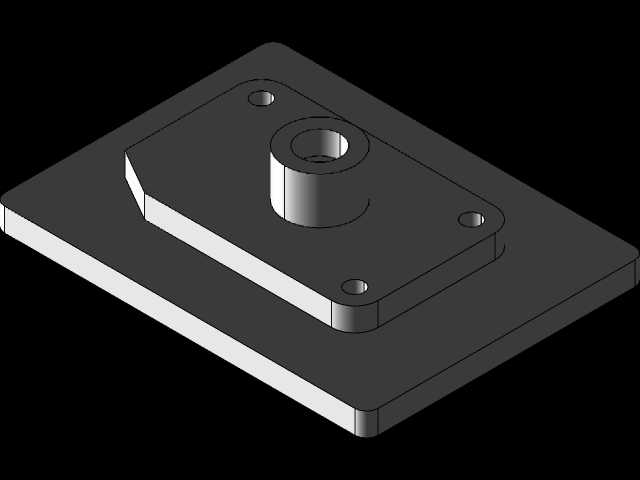

　　这款安装基座是CA6140车床进给箱侧部的定位支撑构件，日常在车床的进给传动链路里承担轴系定位与载荷传递的作用，实际装配时贴合在床身靠近溜板箱的侧安装面上，为进给光杆的端部支撑座提供刚性安装基准。从结构设计逻辑来看，基座主体采用方形板式结构，四个角位布置沉头安装孔，孔位的中心距严格匹配床身侧安装面的预埋螺纹孔位置，沉孔深度刚好覆盖内六角圆柱头螺钉的头部高度，装配后螺钉头不会突出基座上表面，避免干涉上方轴座的安装贴合。基座中部的凸台轴座是核心功能区域，凸台高度经过精确计算，刚好让轴座内孔的中心高与床身导轨面的基准高度保持一致，保证光杆装配后与导轨面平行，不会出现别劲、卡滞的问题，内孔的公差带选用过渡配合，能够给支撑轴承提供稳定的外圈定位，同时预留轴承装配的导入倒角，避免压装时刮伤轴承外圈。

　　从安装边界来看，基座的底板厚度经过刚度校核，在承受光杆传动带来的径向载荷时，底板的最大变形量控制在0.02mm以内，不会因为长期受载出现贴合面间隙，四个安装孔的位置度公差控制在0.05mm范围内，装配时不需要额外修配即可顺利对位，降低现场装配的工作量。底板的边缘做了小尺寸倒角处理，既去除了加工后的锐边毛刺，避免装配时划伤操作人员，也不会因为倒角过大减少与床身的贴合面积，保证安装刚性。凸台与底板的衔接位置做了圆角过渡，避免应力集中，在车床长期运行产生的振动载荷下，衔接位置不会出现疲劳裂纹，延长构件的使用寿命。

　　实际应用场景中，这类基座除了在CA6140车床上作为进给轴支撑座使用，也可经过尺寸适配后用在其他普通卧式车床、小型铣床的传动系统中，作为轴系部件的安装转接件。设计时优先考虑了加工工艺性，底板的上下平面采用铣削加工即可达到要求的平面度，凸台外圆与内孔可通过一次装夹车削完成，保证同轴度要求，四个安装孔可通过钻模一次钻铰完成，不需要复杂的工装夹具，普通机加工车间即可完成加工，制造成本可控。

　　在结构细节处理上，凸台的上端面做了精车处理，作为轴承压盖的贴合面，表面粗糙度达到Ra1.6，保证压盖装配后能够均匀压紧轴承外圈，不会出现偏压导致的轴承运转异响。底板与床身贴合的下平面粗糙度控制在Ra3.2，既保证贴合紧密，又不会因为过高的粗糙度要求增加不必要的加工成本。四个沉头孔的底部做了锪平处理，保证螺钉拧紧时端面受力均匀，不会因为孔底倾斜导致螺钉受力不均出现断裂。整个构件没有多余的减重槽或者装饰性结构，所有结构特征都服务于安装定位、载荷传递的核心功能，完全从实用角度出发，符合机床零部件的设计逻辑。在装配调试环节，该基座不需要额外调整垫片，依靠加工精度即可保证轴系的中心高要求，能够大幅缩减机床总装时的调试时间，后期维护更换时也可以直接互换，不需要配作加工，降低设备维护的难度与成本。
