手持往复式锯身握持支撑结构设计

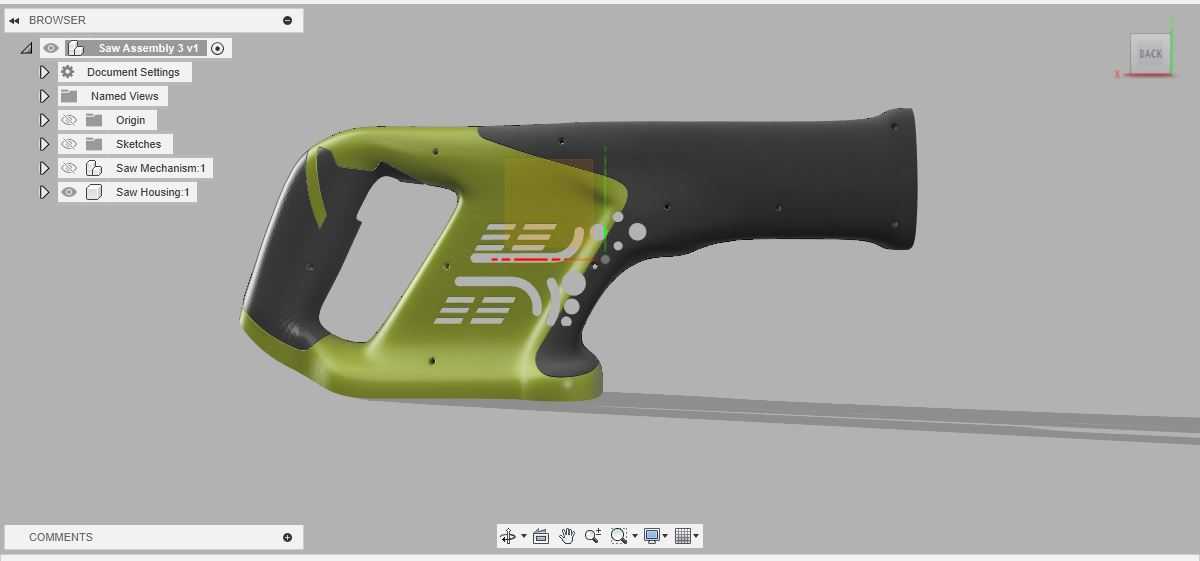

　　这套手持锯的握持支撑组件，核心服务于现场检修、家装拆改、型材下料这类需要近距离灵活操作的锯切场景，区别于固定式台锯的大尺寸加工定位，手持类锯具的所有结构设计都要围绕单手操作的受力平衡、长时间握持的疲劳度降低、锯切过程的振动传导抑制三个核心目标展开，不会出现冗余的装饰性结构，每一处轮廓、每一个安装孔位都对应实际使用中的受力需求。从结构布局来看，整个组件采用一体化的枪式握持轮廓，握持区域的内凹弧度完全贴合成年男性手掌自然弯曲的形态，虎口位置的承托边做了加厚处理，锯切过程中向前的进给力主要通过这个位置传递到锯条安装端，避免力量集中在手指部位造成过早疲劳。组件上分布的多个圆形安装位，分别对应动力模块固定、传动件定位、外壳拼接锁紧、

　　开关组件安装的不同需求，孔位的同轴度公差控制在0.02mm以内，保证装配后传动部件不会出现偏磨，运行过程中不会因为孔位错位产生额外的振动噪音。设计过程中优先考虑了安装边界的适配性，整个组件的外轮廓最大宽度控制在85mm以内，握持段的最小厚度为32mm，刚好适配常规手掌的握持围度，不会因为厚度过大导致握持不稳，也不会因为厚度不足造成结构刚性下降。锯条安装端的连接位做了局部加强，厚度比握持区域厚2mm，因为锯切过程中这个位置承受的交变冲击力最大，金属锯条往复运动产生的反作用力会直接作用在这个区域，如果刚性不足，长期使用后会出现连接位变形，导致锯条跑偏，直接影响锯切断面的平整度。组件表面的凹槽结构并非装饰纹路，

　　一部分是为了避让内部传动的曲柄连杆机构，保证运动部件在往复过程中不会和外壳发生干涉，预留的运动间隙控制在1.5mm，既不会因为间隙过大造成内部晃动，也不会因为间隙过小出现运动卡滞；另一部分凹槽是防滑握持的辅助结构，对应手指自然放置的位置，即使手上沾有切削液或者木屑，也能保持足够的握持摩擦力，不会出现工具滑脱的风险。从受力传导路径来看，操作人员施加的向前推力，会沿着握持区域的加强筋直接传递到前端的锯条固定位，整个力的传递路径上没有出现结构突变的位置，避免应力集中造成的部件断裂，加强筋的布局完全顺着受力方向设置，没有多余的横向筋位增加不必要的重量。组件尾部的轮廓做了圆弧过渡处理，操作过程中手腕自然下压时，尾部边缘不会硌到手腕内侧，

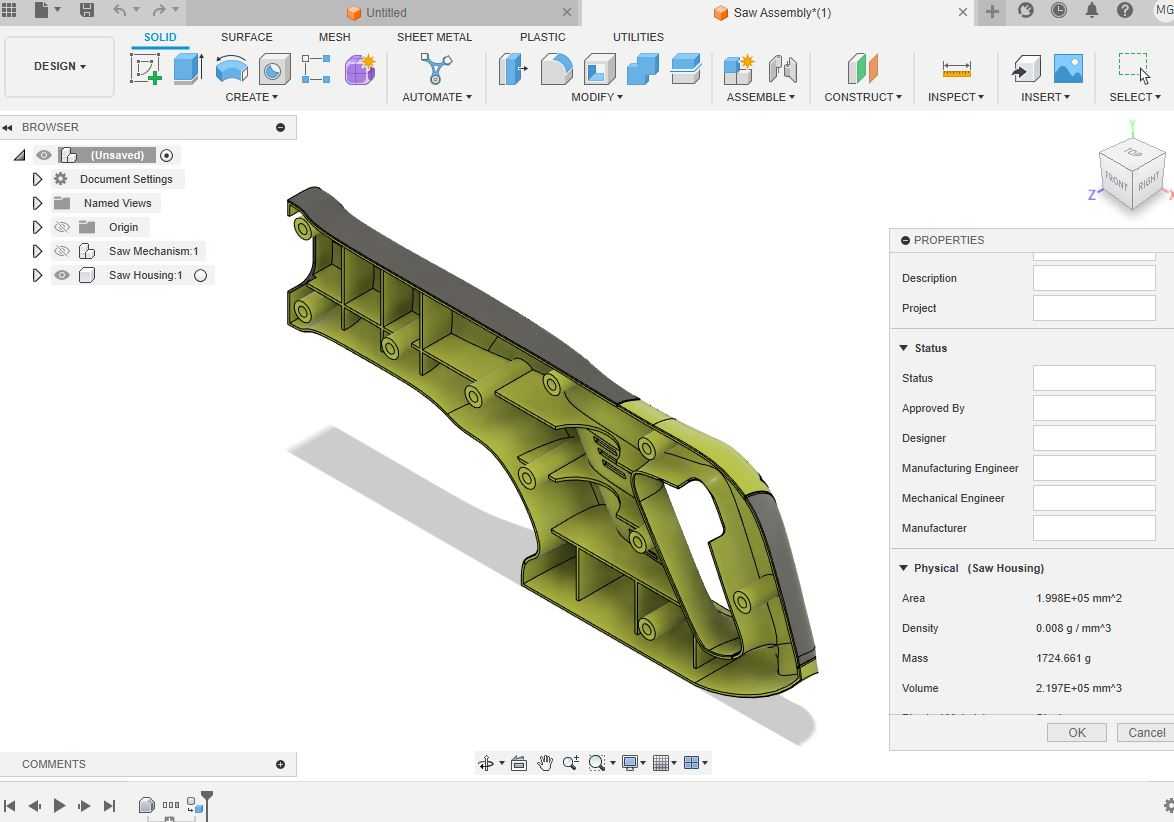

　　长时间连续作业也不会造成局部压痕。考虑到实际使用中可能出现的意外跌落情况，组件的边角位置都做了R3以上的圆角处理，跌落时的冲击力会沿着圆弧面分散，不会出现边角碎裂的问题。内部的腔体结构做了分区设计，动力仓、传动仓、走线槽互相独立，装配时各个部件可以快速定位到对应的腔体位置，不需要额外的定位治具就能完成初步装配，能有效提升生产装配的效率。锯切作业中产生的废屑会顺着组件前端的斜面向外排出，不会进入到内部的传动腔体中，避免废屑卡滞传动部件造成的设备故障，前端的排屑斜面角度设置为15度，刚好能让金属屑、木粉在自身重力作用下滑落，不会在表面积累影响操作视线。握持区域的重心位置经过反复调整，装配完所有内部部件后，整个工具的重心刚好落在虎口承托位置的正下方，单手握持时不需要额外施加手腕力量来平衡工具重量，操作时的操控精度更高，进行曲线锯切或者小位置修边作业时，能更精准地控制锯切路径。组件上的所有安装孔位都做了沉台设计，装配后螺丝头部完全沉入沉台内部，不会突出于组件表面，握持时不会硌手，也不会因为螺丝突出勾到工件表面或者操作人员的衣物。
