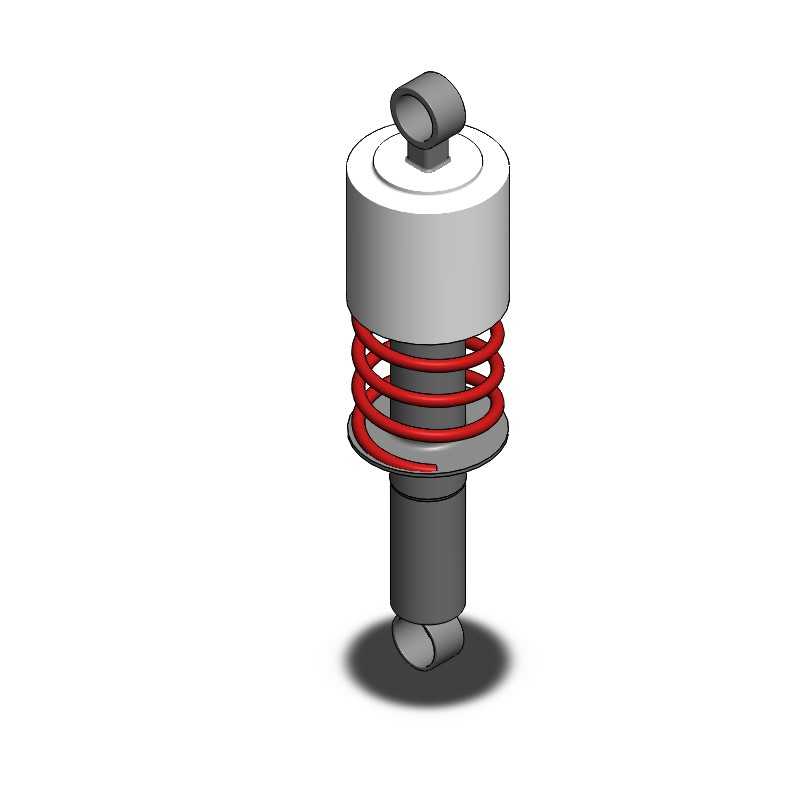

卡丁车悬挂用圆柱螺旋弹簧减震结构

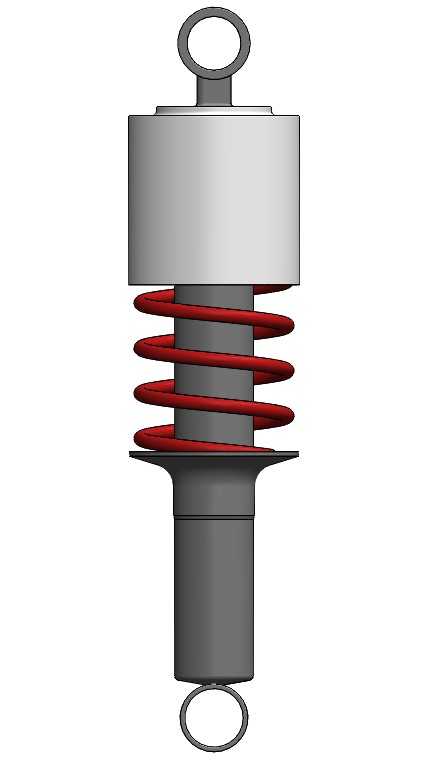

　　这款减震结构主要适配小型非道路竞速卡丁车的前后悬挂系统，也可在低速观光代步车、小型场地作业巡检车的行走机构中作为缓冲阻尼部件使用，核心作用是吸收车轮经过颠簸路面时产生的竖向冲击动能，避免刚性冲击直接传递至车架主体，既能够提升驾乘人员的乘坐舒适度，也能减少车架焊缝、连接紧固件长期受交变载荷出现的疲劳失效风险。从结构功能拆分来看，该减震件采用圆柱螺旋压缩弹簧与阻尼筒体同轴布置的经典结构，上下两端的吊环式安装接头采用铰接设计，允许安装后在车辆跳动过程中存在小角度的摆转余量，避免弹簧受附加弯矩出现偏磨、卡滞问题；中部的螺旋弹簧承担主要的竖向承载与冲击回弹作用，弹簧节距经过匹配计算，在额定载荷下不会出现并圈触底的情况，

　　同时预留了15%左右的极限压缩余量应对突发的大冲击工况；内部的阻尼筒体则负责耗散弹簧回弹时的多余动能，抑制弹簧反复伸缩带来的车身余振，让车轮能够尽可能贴紧行驶路面，保证轮胎抓地力的稳定性。在设计思路上，该结构优先考虑了小型休闲车辆的轻量化与维护便捷性需求，整体没有采用复杂的多段阻尼可调结构，所有外露部件均做了圆角过渡处理，避免应力集中点的出现：上下安装吊环的内孔尺寸匹配通用的M10连接螺栓，吊环端面与筒体的焊接位置做了环形加强筋过渡，能够承受长期交变载荷下的拉扯力；弹簧的两端均做了并圈磨平处理，磨平圈数不少于3/4圈，保证弹簧安装后端面与支撑座的贴合度，避免工作过程中弹簧出现侧向滑移；筒体的外表面做了光滑圆柱面设计，

　　既能够作为弹簧伸缩的径向导向结构，也能减少行驶过程中泥沙、灰尘附着在阻尼杆密封位置的概率，降低密封件的磨损速度。从安装边界尺寸来看，该减震器的自由长度适配卡丁车悬挂120-150mm的安装间距需求，最大压缩行程不超过40mm，弹簧的中径尺寸控制在60mm以内，安装后不会与周边的悬挂摆臂、转向拉杆产生运动干涉；上下吊环的铰接中心同轴度公差控制在0.2mm以内，避免安装后出现别劲问题导致阻尼杆偏磨；阻尼杆的伸出端设置了防尘护套结构，能够阻挡场地内的泥沙、草屑进入阻尼密封腔，延长部件的实际使用寿命。在实际选型匹配过程中，需要注意该减震器的额定承载范围适配单人驾乘的小型卡丁车，不可直接套用在大载荷的全地形车或者高速乘用车辆上；

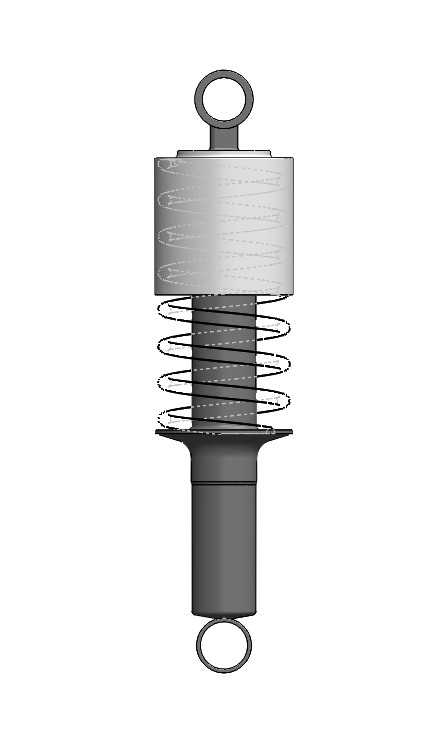

　　安装时需要保证上下铰接点的转动方向与悬挂跳动的摆转方向一致，禁止横向错位安装导致吊环受侧向力断裂；弹簧的预紧量可以通过上端的调节螺母进行小范围调整，预紧量过大会导致减震过硬、小颠簸过滤效果差，预紧量过小则会导致冲击时容易触底，一般调整到车辆空载状态下弹簧压缩量为总行程的1/4左右即可获得比较均衡的缓冲效果。该结构的三维建模过程中，对弹簧的螺旋升角、丝径参数做了精准还原，阻尼筒体的内部腔体、密封槽位置也按照实际加工尺寸做了结构表达，可直接用于小型车辆悬挂的结构匹配验证、运动干涉检查，也可作为同类缓冲减震结构设计的参考原型，帮助设计人员快速完成悬挂系统的布局校核，减少重复建模的工作量。
