拓竹P1P打印机冷却风扇导流风管结构

　　做FDM3D打印设备结构优化的工程师大多清楚，挤出端的冷却风道设计直接决定了PLA等耗材的打印成型质量，尤其是高速打印工况下，冷却气流的导向、覆盖范围、风压损失控制，稍有偏差就会出现悬垂面拉丝、层间粘接不良、小特征翘曲等常见问题。这次拆解重构的这款导流风管结构，是针对拓竹P1P机型的挤出头冷却系统做的适配设计，完全贴合原厂挤出组件的安装空间，不需要额外修改设备原有结构就能直接替换使用。

　　从实际应用场景来看，这款导流结构主要服务于打印过程中模型刚挤出熔融耗材的快速定型环节，尤其是打印薄壁结构、悬空角度小于45度的特征、小尺寸立柱类结构时，均匀的定向冷却气流能让耗材在离开喷嘴后0.2秒内降到玻璃化转变温度以下，避免熔融态耗材受重力牵引出现形变。日常打印手板件、功能性结构件、复杂曲面模型时，这套风道的气流覆盖范围刚好对准喷嘴下方3-10mm的成型区域，不会出现气流直吹喷嘴导致喷嘴温度波动、出料不畅的问题，也不会因为气流扩散影响热床区域的温度均匀性，避免首层粘接不牢的问题。

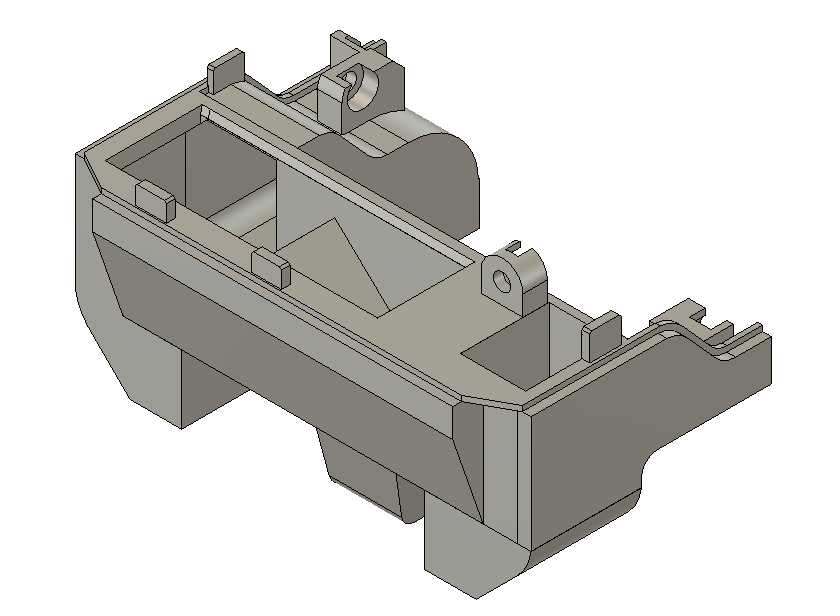

　　从功能特性上看，整个风道采用一体化的腔体设计，内部做了平滑的导流曲面过渡，没有直角转角带来的风阻损耗，进风口位置完全匹配原厂冷却风扇的安装位，风扇输出的气流进入腔体后，会顺着内部的导流筋分成多股均匀的气流，从出风口的窄缝处定向吹出，出风口的宽度刚好覆盖单条打印线的宽度范围，不会出现气流散逸导致的冷却效率下降。结构上预留了和挤出头支架配合的卡扣安装位，两侧的定位凸台和原厂安装槽的公差控制在0.1mm以内，安装后不会出现晃动移位，长时间打印的振动工况下也不会出现松脱。

　　设计思路上，最初做逆向测绘的时候就避开了原厂风道的几个设计缺陷：原厂风道的内部转角存在直角结构，高转速风扇送风时会在转角处形成涡流，损失近30%的风压，这次重构时把所有内部转角都做了R2以上的圆角过渡，同时在腔体内部增加了两道导流筋，把风扇中心区域的强气流导向出风口的两侧，解决了原厂风道中间风量大、两侧风量不足导致的模型两侧冷却不均问题。安装边界的处理上，整个结构的外形轮廓完全避开了挤出头的运动行程，不管是X轴Y轴的快速移动，还是Z轴的升降，都不会和打印机的框架、热床、线性导轨发生干涉，和旁边的喉管散热组件、自动调平传感器的间隙都保留了2mm以上的安全距离，即使打印过程中出现轻微的位置偏移，也不会剐蹭到其他组件。

　　外形尺寸方面，整个导流风管的主体长度为87mm，宽度为36mm，最大高度为42mm，整体壁厚控制在2mm，既保证了结构强度，不会因为安装时的受力出现开裂，也不会因为壁厚过大导致安装后挤出头整体重量增加过多，影响高速移动时的定位精度。进风口的尺寸和原厂4020离心风扇的出风口完全匹配，连接位置做了一圈0.5mm的凸台，安装时可以贴紧风扇的出风面，避免漏风导致的风压损失。出风口的窄缝宽度为1.2mm，长度为22mm，刚好对准喷嘴的出料位置，气流吹出后会形成一道扁平的风幕，均匀覆盖刚挤出的耗材表面，不会出现局部过冷或者冷却不到位的情况。

　　实际装机测试时，用相同的打印参数打印标准的悬垂测试块，这套风道的悬垂角度可以稳定做到60度无明显拉丝，而原厂风道在50度时就会出现明显的下垂形变；打印20mm高的小尺寸立柱时，立柱的直径偏差可以控制在0.05mm以内，不会出现因为冷却不均导致的立柱倾斜、层纹错位问题。结构上所有的安装卡扣都做了15度的导入斜角，安装时不需要额外工具，对准位置按压就能卡入到位，拆卸时也只需要轻轻撬动卡扣就能取下，方便后期清理风道内部积攒的打印粉尘、耗材碎屑。
