3D打印机用XY磁性滑动效应器结构设计

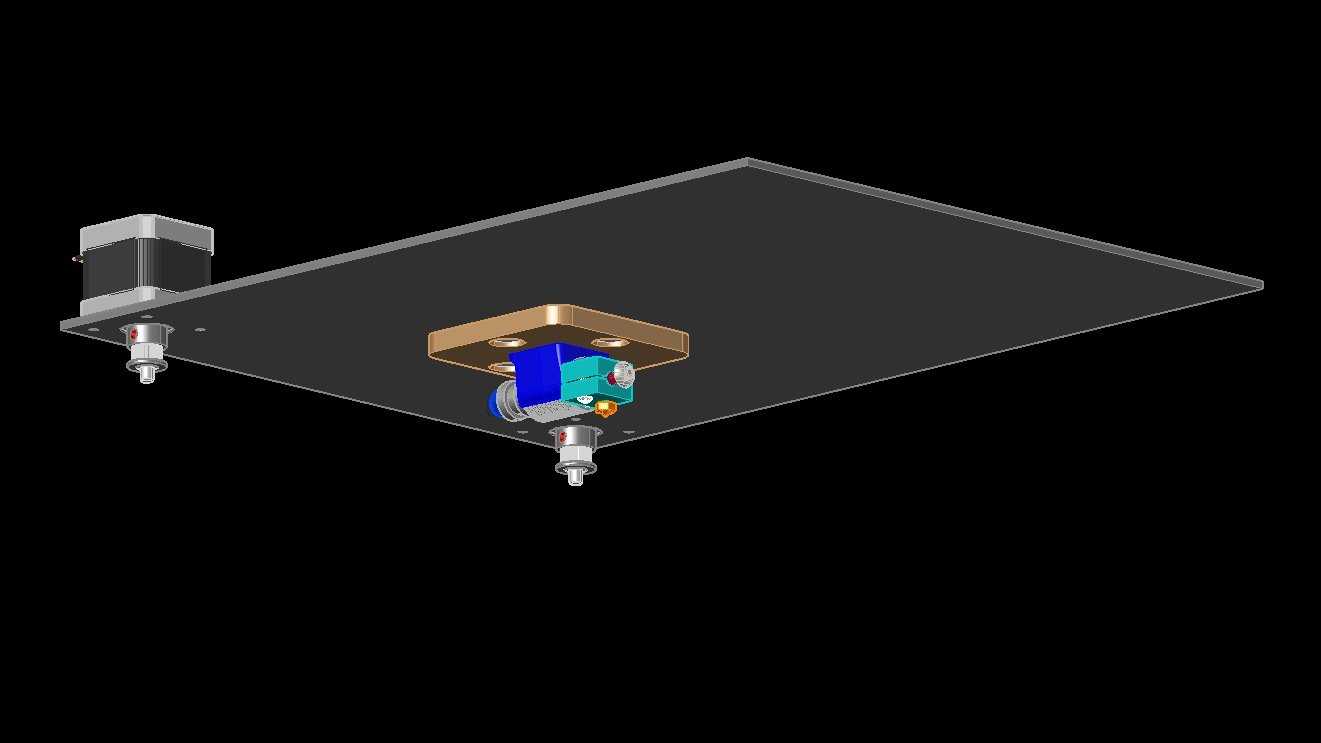

　　桌面级FDM3D打印机的XY轴运动方案长期以来依赖线性导轨、光轴配合同步带的传动结构，这类结构在长期使用中会面临导轨磨损、润滑脂干涸、皮带张紧度衰减带来的打印精度下降问题，同时导轨、滑块等标准件的采购成本也占据了整机BOM的不小比例，针对这一痛点，这款磁性滑动效应器采用完全异于传统方案的无导轨设计思路，将磁吸原理直接应用在XY平面的运动承载上。整套机构的核心承载基础为一块平整的冷轧钢板安装平台，效应器本体通过内嵌的强磁永磁体吸附在钢板表面，磁体与钢板之间预留有均匀的微小气隙，既保证足够的磁吸附力抵消效应器自身重量与打印头运动时的倾覆力矩，又能将滑动摩擦阻力控制在极低水平，避免运动过程中出现卡顿、迟滞。

　　效应器的XY方向运动通过两个正交布置的步进电机配合牵引结构实现，电机输出端的偏心轮或者牵引绳直接连接效应器本体，不需要额外的滑块、导轨作为运动导向，完全依靠磁吸力维持效应器与钢板平面的平行度，运动过程中效应器在钢板表面做平面滑动，XY两个方向的运动解耦完全通过牵引机构的正交布置实现，不会出现传统十字光轴结构的运动干涉问题。从安装边界来看，整套效应器的本体结构非常紧凑，核心功能部件集成在一块方形安装基板上，基板上方预留有通用的E3D系列打印头安装位，可直接适配市面上绝大多数桌面级3D打印机的挤出头、热端组件，不需要额外设计转接结构；底部的磁体安装槽采用对称布置，单组磁体的吸附力经过测算，可承载0.8kg以内的效应器总重量，

　　完全覆盖常规打印头、散热风扇、自动调平传感器的重量需求，不会出现运动过程中脱落、偏移的问题。钢板安装平台的尺寸可根据打印机的成型尺寸灵活裁切，不需要像传统导轨结构那样定制对应长度的高精度导轨，大幅降低大尺寸3D打印机的运动部件成本。在实际应用场景中，这类无导轨磁性滑动结构尤其适合大尺寸桌面级3D打印机、教育类入门级3D打印机使用，一方面省去了导轨安装时的平行度校准工序，整机装配时只需要保证钢板平台的平面度即可，装配工时相比传统导轨方案可缩短40%以上；另一方面没有导轨磨损的问题，长期使用不需要定期润滑、更换滑块，后期维护成本极低。设计过程中需要重点关注磁体的布置方式，不能让磁体的磁场影响到打印头附近的温度传感器、步进电机的正常运行，

　　因此磁体安装位置与热端、电机之间预留有足够的隔磁距离，必要时可加装薄硅钢片做磁屏蔽处理，避免磁场干扰带来的传感器读数偏差、电机丢步问题。另外滑动接触面的摩擦系数控制也是设计重点，效应器与钢板接触的位置镶嵌有低摩擦系数的POM耐磨垫片，垫片突出磁体安装面0.1mm，避免磁体直接与钢板摩擦产生铁粉吸附，同时将滑动摩擦系数控制在0.1以内，保证小扭矩步进电机即可驱动效应器做高速运动，不会出现电机过载丢步的问题。相比传统的导轨运动方案，这款磁性滑动效应器的运动惯量更低，因为省去了滑块、滑车等金属结构件的重量，效应器整体重量可控制在200g以内，高速运动时的惯性更小，打印过程中的加减速响应更快，可有效降低高速打印时的振纹问题，提升打印表面质量。同时因为没有导轨的行程限制，只需要调整牵引绳或者传动带的长度、钢板的尺寸，即可快速拓展打印机的成型幅面，不需要重新设计整套运动机构，对于定制化大尺寸3D打印机的开发来说，可大幅缩短研发周期，降低开模与零件采购成本。在结构细节上，效应器的牵引连接点采用万向球头结构，可自动补偿牵引过程中的角度偏差，避免牵引绳或者传动带在运动过程中出现侧向拉扯，进一步降低运动阻力，保证XY两个方向的运动精度控制在0.1mm以内，完全满足桌面级FDM3D打印机的精度要求。
