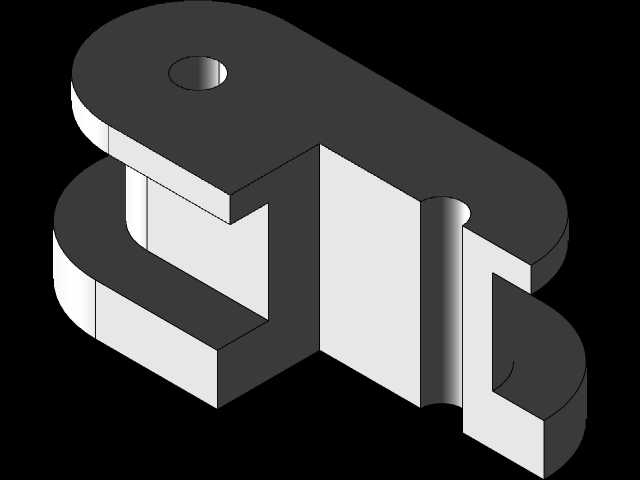

CA6140机床用异形铰接连接构件

　　在普通车床的进给传动与操作机构联动环节，这类异形铰接构件承担着动力传递路径换向、操作动作传导的核心作用，区别于标准销轴类铰接件，该构件采用一体化弯折式结构设计，将两个铰接安装位通过中间的刚性连接段整合为单一零件，减少了传统分体铰接结构所需的配套连接件数量，降低了装配环节的累计误差风险。从实际应用场景来看，该构件多用于CA6140车床进给箱外部的操作连杆联动部位，当操作人员扳动进给换向手柄时，动力通过手柄轴传递到该铰接件的上端安装孔，再通过构件本身的刚性结构将动作传导至下端连接的拉杆，带动进给箱内部的滑移齿轮完成啮合位置切换，实现进给方向的正反转换或是进给量档位的切换。

　　设计层面上，该构件的两个铰接孔轴线保持平行布局，孔位周边做了加厚凸台处理，避免铰接销轴长期转动磨损后出现孔位失圆、构件开裂的问题，中间连接段采用等厚度的板式结构，在保证足够抗弯抗扭强度的前提下，尽可能压缩构件的整体厚度，适配车床外部操作机构有限的安装空间，不会和周边的手柄轴、防护罩、润滑管路产生运动干涉。构件的边缘全部做了R角过渡处理，没有尖锐的加工棱角，一方面是避免装配和后期设备维护过程中划伤操作人员，另一方面也能消除热处理环节的应力集中点，提升零件的整体抗疲劳强度，长期承受交变载荷作用下不容易出现断裂失效。

　　从安装边界尺寸来看，上端铰接孔的孔径适配CA6140车床原配的铰接销轴尺寸，孔的深度和凸台厚度匹配销轴的安装长度，装配后销轴两端加装开口销即可完成轴向定位，不需要额外的锁紧螺母等紧固件，拆装维护十分便捷。下端的铰接位采用开口式卡槽结构，和配套拉杆的扁头部位直接卡接，不需要额外的销轴连接，进一步简化了装配流程，这种卡槽式连接在保证传动可靠性的同时，还能预留微小的活动余量，补偿机构加工和装配过程中产生的位置度误差，避免机构运动过程中出现卡滞问题。

　　实际使用过程中，该构件的运动轨迹为绕上端铰接孔的小角度往复摆动，摆动角度范围根据车床进给操作的行程设计在0到35度之间，构件的外形轮廓完全适配这个摆动范围的空间需求，在整个摆动行程内，构件的所有外表面和周边相邻零件的最小间隙保持在2毫米以上，即使设备运行过程中出现轻微的振动位移，也不会出现碰撞摩擦的问题。构件的材质选用45号钢加工，毛坯采用模锻工艺成型，保证内部金属纤维流线连续，加工完成后进行调质处理，硬度控制在HB220到250之间，兼顾强度和韧性，铰接孔部位进行高频淬火处理，表面硬度达到HRC45以上，提升耐磨性能，延长零件的使用寿命，正常润滑维护条件下，该构件的使用寿命可以达到8年以上，和车床的大修周期保持匹配，不需要频繁更换。

　　不同于标准的连杆类零件，该构件的异形结构是完全适配CA6140车床的操作机构布局设计的，没有通用互换性，在进行机床大修或是配件替换时，需要严格匹配原构件的孔位间距、厚度、卡槽尺寸等参数，否则会出现操作行程不足、机构卡滞、动作不到位等问题，影响车床进给功能的正常使用。建模过程中需要重点关注两个铰接位的位置度公差、孔的圆柱度公差、卡槽的对称度公差，这些形位公差直接影响机构装配后的运动顺畅度，若位置度偏差超过0.1毫米，就可能导致操作手柄扳动时阻力过大，甚至出现卡死无法换向的问题。此外，构件的两个平行安装面的平面度也需要控制在0.05毫米以内，避免装配后出现偏斜，导致铰接销轴承受额外的弯曲载荷，加速销轴和孔位的磨损。
