CA6140机床用L型定位压块结构

项目分类:机床加工 发布时间:2023-10-24 ID:714508
  • CA6140机床用L型定位压块结构

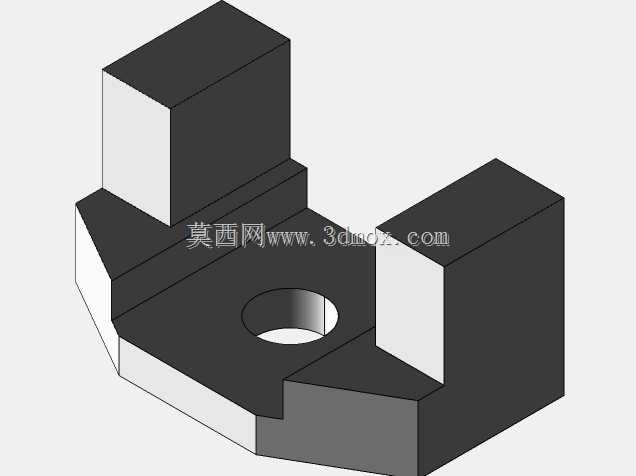

  这款L型定位压块是CA6140普通车床工装夹具系统里的核心压紧定位元件,日常在车床轴类、盘类零件的装夹工序中承担侧向定位与辅助压紧的作用,很多车间做小批量异形件加工时,会在花盘或者角铁夹具上配套使用这类压块,替代通用压板的避让不足问题,避免加工过程中工件受切削力产生位移或振颤。从结构设计来看,整体采用直角L型布局,两个竖直立块分别对应两个定位基准面,立块与底座的衔接处做了斜角过渡,既可以减少应力集中,也能避让工件底部的倒角或者毛坯飞边,避免定位时出现虚接。底座中心设置的通孔为安装过孔,适配常用的内六角压紧螺栓,孔位周边做了沉孔平面处理,保证螺栓拧紧时端面受力均匀,不会出现偏载导致压块翘起。底座的两个外侧边做了切角处理,

  一方面是减少压块整体的占用空间,在花盘上排布多个夹具元件时不会和刀架运动轨迹产生干涉,另一方面也能减少加工时的积屑,切屑会顺着斜面滑落,不会堆积在定位基准面附近影响装夹精度。设计时两个竖直立块的高度做了差异化匹配,对应不同装夹高度的工件定位需求,立块的定位面经过平面度管控,与底座安装面的垂直度公差控制在0.02mm以内,保证装夹后工件的形位公差符合车床加工的精度要求。安装边界上,压块底座的底面为全平面接触,安装时需要贴合夹具基板的表面,通过中心螺栓锁紧后,两个立块的侧面分别抵靠工件的两个相邻垂直面,实现X、Y两个方向的自由度限制,配合上方的压紧元件即可完成工件的完全定位。这类压块在实际使用中,通常会根据加工工件的外形尺寸成组配置,

  不同厚度的立块可以适配不同的吃刀量工况,当进行重切削工序时,可搭配两个同规格压块对称布置,抵消切削过程中的径向切削力,避免工件转动。结构上没有多余的复杂曲面,所有特征都采用铣削即可完成加工,零件的工艺性较好,普通铣床或者加工中心都能快速完成制作,后期维护也十分方便,定位面出现磨损后只需重新平磨即可恢复精度,不需要整体更换,能有效降低车间的工装维护成本。在实际车床加工场景中,这类定制压块比通用标准压板的适配性更强,尤其是针对带垂直定位面的异形零件,不需要额外加装垫片就能实现稳定定位,能大幅缩短工件装夹找正的时间,提升小批量零件加工的生产效率。
