驱动测量用带M2螺孔4mm轴夹辊结构

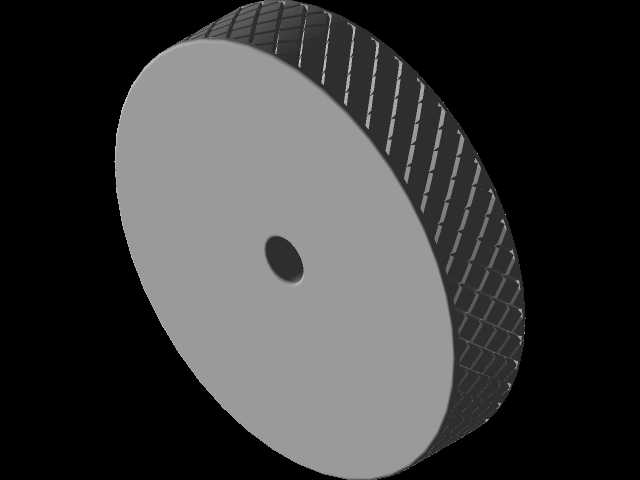

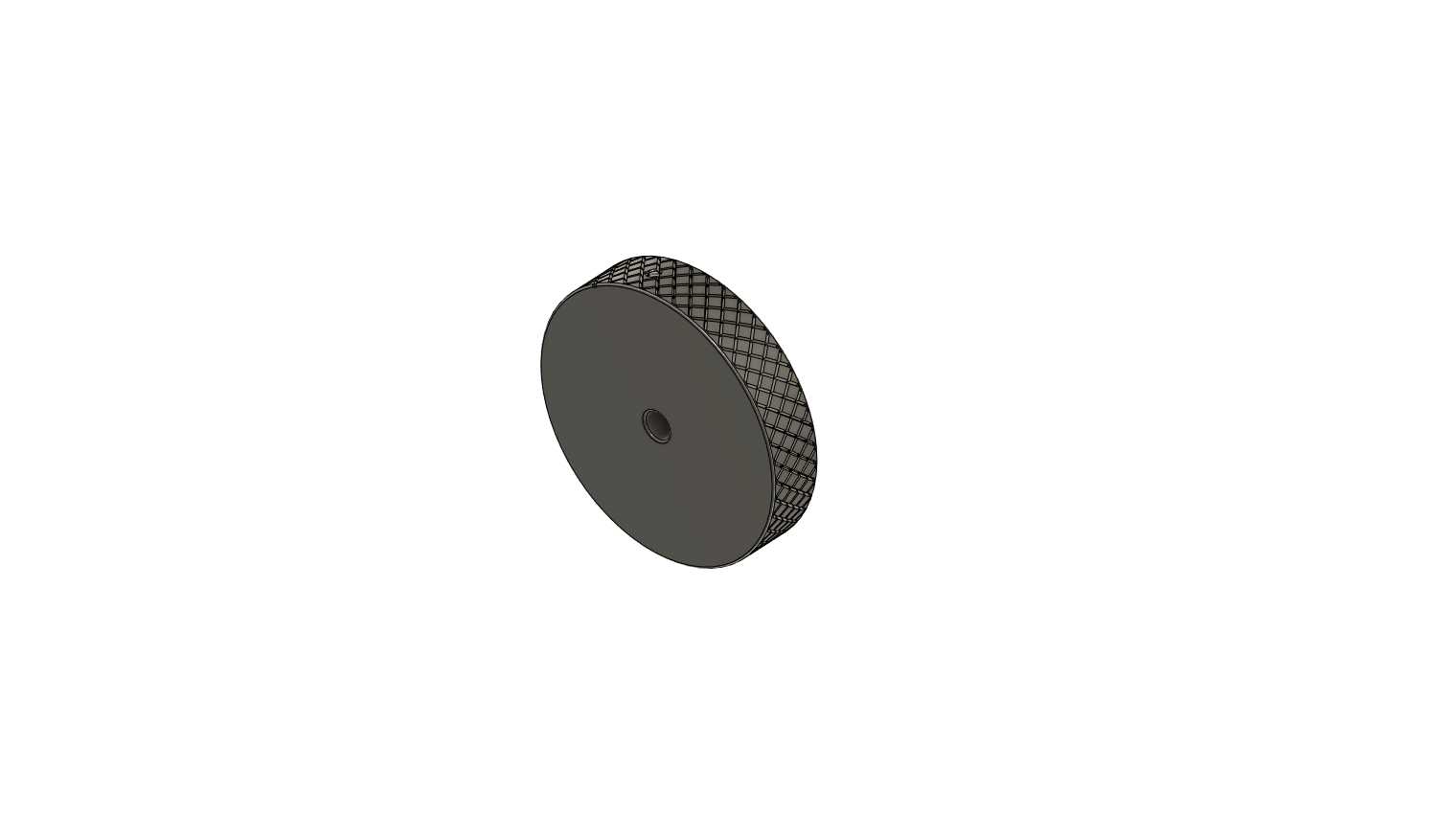

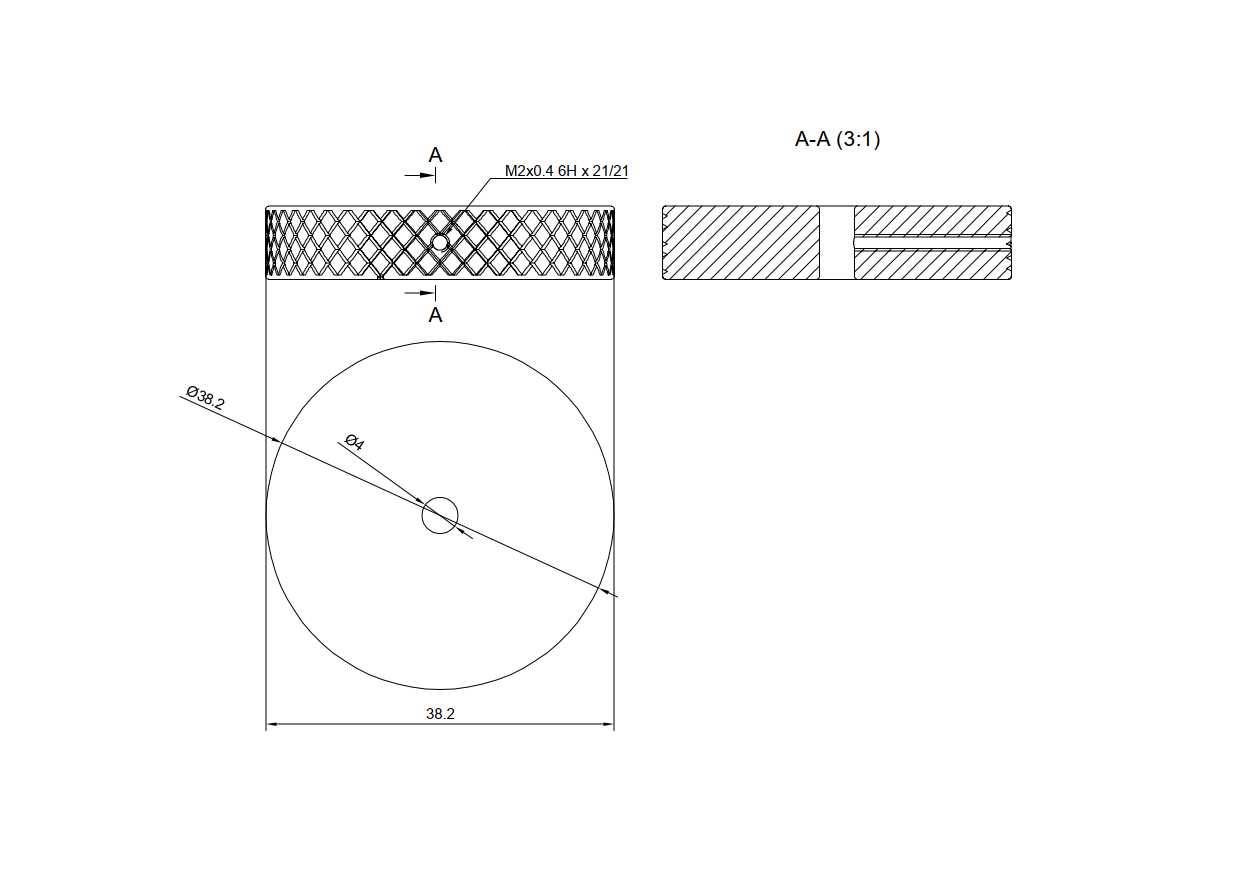

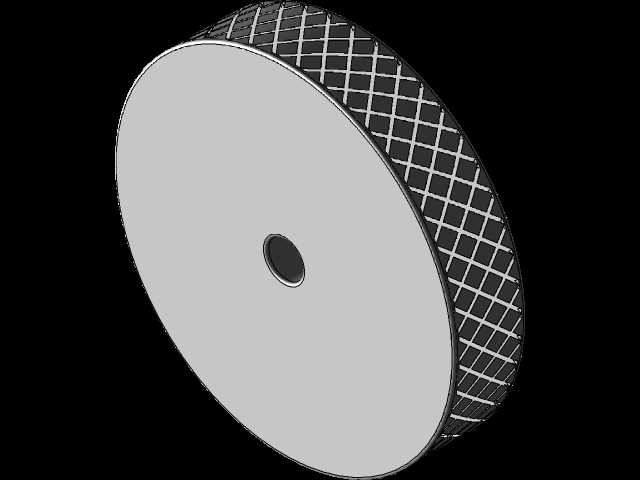

　　只需要将M2紧定螺丝拧入螺孔顶紧安装轴的平面位，就能完成辊体的轴向与周向固定，这种固定方式在小直径轴的配件安装里实用性很强，既不会因为键槽加工削弱4mm细轴的结构强度，也能避免过盈装配带来的拆装困难，后期维护更换时只需要松开紧定螺丝就能直接取下辊体，不需要拆解周边的关联结构。辊身的外形尺寸经过了实际工况的适配，整体直径38.2mm，辊面周长刚好12cm，这个周长参数不是随意设定的，在接触式长度测量场景里，12cm的周长刚好匹配多数增量式编码器的脉冲计数逻辑，不需要做复杂的脉冲系数换算，辊面每转动一圈对应的进给长度就是固定的12cm，能直接降低测量系统的程序调试难度，减少计数换算带来的累积误差。辊身外圈做了全周滚花处理，在精密传动、接触式测量类设备的结构搭建中，这类小尺寸夹辊是很容易被忽略但直接影响运行精度的核心配件，很多刚入行的结构设计人员在选型时往往只关注辊面直径、轴孔尺寸，忽略了辊面防滑结构、紧固件安装位的细节设计，最后装机后出现打滑、工件偏移、测量数据跳变的问题，反而要花数倍时间返工调整。这款夹辊的设计完全针对小载荷驱动、接触式测量的实际工况做了适配，首先从安装边界来看，它适配4mm直径的安装轴，这个轴径尺寸在小型桌面检测设备、轻载送料机构、薄膜类材料张力检测单元里非常通用，不需要额外做轴径转接套，减少了装配环节的累积误差。辊身侧面预留的M2螺孔是专门的紧定安装位，装配时不需要额外做轴端挡圈、键槽加工，

　　这部分设计是针对驱动和测量两个核心用途做的优化：如果作为轻载驱动辊使用，滚花纹理能大幅提升辊面和被接触工件之间的静摩擦力，在输送薄型片材、细径线材的时候，不会因为接触面光滑出现打滑丢转的问题，保证送料进给的线速度稳定；如果作为接触式测量辊使用，滚花纹理能避免辊面和被测工件之间出现相对滑动，保证辊体转动的线速度和工件进给速度完全同步，让测量数据更准确，不会因为打滑出现长度测量值偏小的问题。从实际应用场景来看，这类夹辊的适配范围很广，在小型标签送料机构里，它可以作为压合驱动辊使用，配合从动辊夹紧标签底纸，稳定输送带胶标签，不会因为辊面打滑出现标签走位偏移、贴标位置不准的问题；在薄膜、纸张类材料的在线长度检测单元里，它可以作为测量靠辊，配合光电编码器记录转动圈数，实时计算材料的进给长度，滚花面能保证和薄型材料接触时不打滑，测量精度可以控制在毫米级；在小型线材张力控制机构里，它可以作为导向夹紧辊，配合弹簧压合结构给细金属丝、尼龙线材提供稳定的夹持力，保证线材进给过程中张力恒定，不会出现松垮、断线的问题。设计这类小尺寸夹辊的时候，有几个细节是必须重点考量的：首先是辊体的动平衡，因为直径不到40mm，最高工作转速一般不会超过300rpm，所以不需要做高精度的动平衡校正，但要保证内孔和外圆的同轴度控制在0.02mm以内，不然转动时会出现径向跳动，不管是驱动送料还是接触测量都会出现精度波动；其次是滚花的纹理深度，纹理太浅起不到防滑作用，

　　纹理太深又会在接触软质材料比如PE薄膜、铜箔的时候压伤工件表面，这款夹辊的滚花深度控制在0.3mm左右，既能保证足够的静摩擦系数，又不会在常规软质工件表面留下压痕；另外紧定螺孔的位置设计也很关键，螺孔轴线和辊体内孔轴线垂直相交，保证紧定螺丝拧紧时能垂直顶在安装轴的表面，不会出现斜顶导致的辊体偏斜，同时螺孔做了去毛刺处理，不会有铁屑残留掉入内孔划伤安装轴表面。很多设计人员在做这类小辊件的时候，会直接选用光滑面的标准圆辊，最后在调试阶段遇到打滑问题才临时在辊面缠胶带增加摩擦力，这种临时处理方式不仅耐用性差，胶带磨损后需要频繁更换，还会因为胶带厚度不均导致辊面圆度超差，反而影响运行精度，而直接选用带滚花结构、预留紧定螺孔的成品夹辊，

　　就能从设计源头规避这些问题，减少后期调试的工作量。另外这款夹辊的轴向厚度也做了适配，不会占用过多的安装空间，在排布紧凑的小型设备内部，不需要预留太大的安装位就能完成装配，对于空间受限的桌面级设备、便携式检测仪器来说，这种小尺寸集成化的配件能有效压缩整体设备的体积，优化内部结构排布。在装配的时候需要注意，紧定螺丝的顶端最好做一个小平头处理，不要用尖锐的锥端紧定螺丝，避免在4mm的细轴表面顶出太深的凹痕，导致后期拆装困难，同时安装时要保证辊体的端面和安装轴的轴线垂直，避免辊体倾斜导致的接触面受力不均，出现单侧磨损过快的问题。如果是用在有洁净要求的场景，比如医用敷料输送、电子薄膜检测，还可以在辊面做硬质阳极氧化处理，提升辊面的耐磨性和防锈能力，不需要额外做表面涂层就能满足洁净使用要求。
