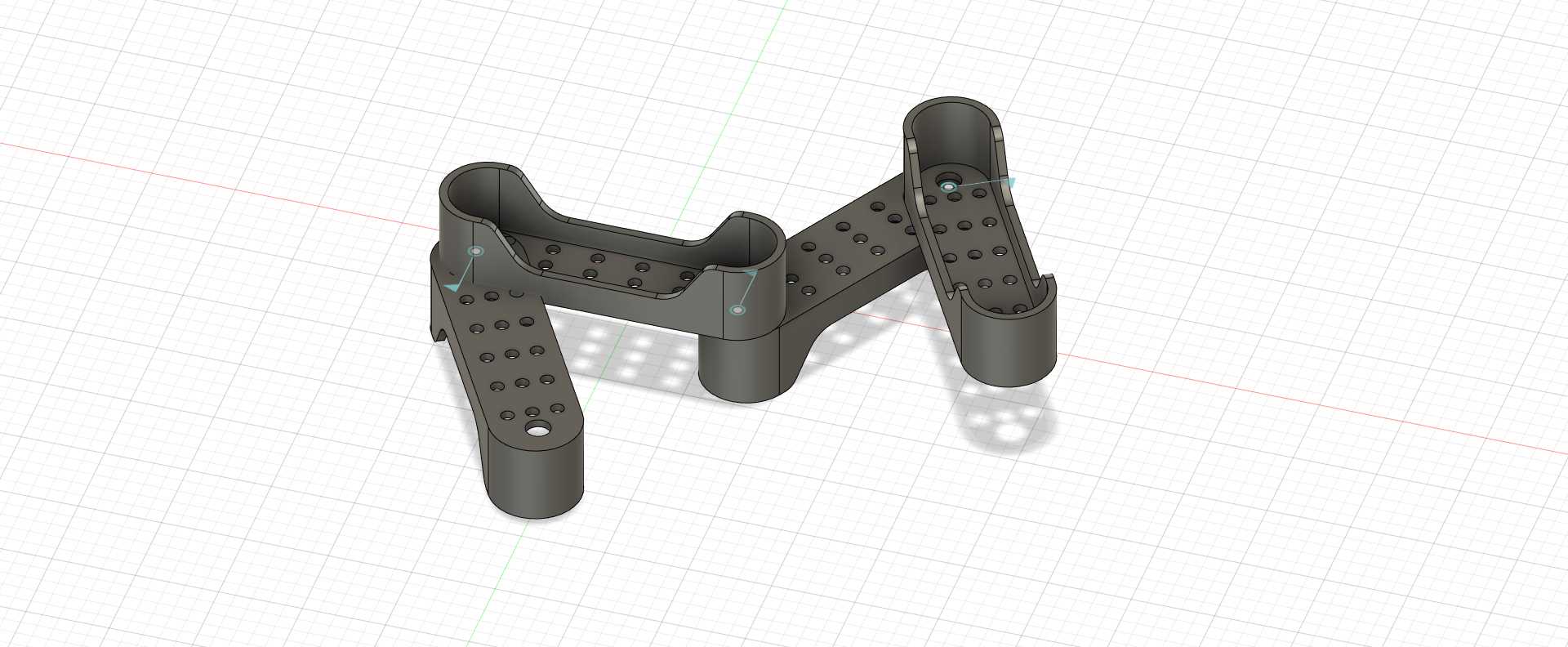

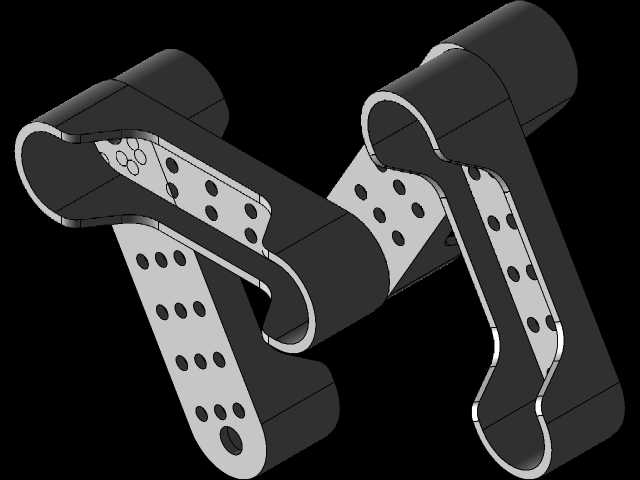

多臂式带孔连接支撑结构件

　　该结构件属于多分支连接支撑类零件，主要应用在工装夹具的定位支撑环节、小型自动化设备的机架连接节点，以及部分需要多点位固定的轻型承载工位，可同时对接三个不同方向的安装面，实现不同走向杆件或功能模块的刚性连接，替代传统多个独立角座拼接的安装方案，减少装配累计误差。从结构功能来看，三个延伸臂的端部均设计为半开放的U型卡槽结构，卡槽内侧预留了均匀排布的安装孔位，可适配不同直径的圆杆类配件插入后通过紧固件锁紧，臂身表面的密集小孔一方面用于减轻零件自身重量，降低整体机构的运动惯量，另一方面也可作为辅助安装位，用于固定传感器走线、小型挡片等附属配件，底部的单圆柱支脚为主要承载定位端，可插入对应基座的安装孔内完成主定位，

　　再通过支脚侧面的横向孔穿入销钉完成防转固定。设计思路上优先考虑了安装的适配性，三个臂的延伸角度经过受力校核，在常规轻型承载工况下，各臂的受力可通过中间的连接主体均匀传递到主支脚，避免局部应力集中导致的结构变形，U型卡槽的开口尺寸预留了合理的装配公差，既可以保证对接杆件顺利装入，又不会因间隙过大导致装配后出现晃动，臂身的减重孔排布避开了主要受力筋位，在不降低结构强度的前提下最大化减少材料用量，适合采用注塑或3D打印工艺快速加工制作。安装边界方面，主支脚的外径与常规工装底板的标准安装孔适配，三个臂的外伸长度控制在合理范围内，安装后不会与周边相邻的其他结构件产生运动干涉，各臂上的安装孔位间距符合通用紧固件的安装间距要求，

　　无需额外加工即可直接使用标准螺栓完成配件锁紧，零件整体的外形轮廓无尖锐棱角，所有转角处均做了圆弧过渡处理，既可以减少加工过程中的应力集中，也能避免装配时划伤操作人员。在实际设备应用中，这类零件常被用在小型教学实训设备的机架搭建、轻型检测工装的多点位支撑，以及部分定制化非标设备的辅助连接位置，相比传统的直角连接座，该结构的多方向同步连接能力可以大幅减少装配时的零件数量，降低装配复杂度，同时整体式的结构相比拼接结构拥有更好的刚性，在承受反复的小载荷冲击时不会出现拼接处松动的问题。零件的壁厚设计均匀，适合采用一体成型工艺制作，无需后续拼接工序，各安装面的平面度公差控制在合理范围，装配后可保证对接杆件的位置精度，满足常规工装和轻型设备的定位精度要求。
