盘式带中心凸台磁铁防护结构件

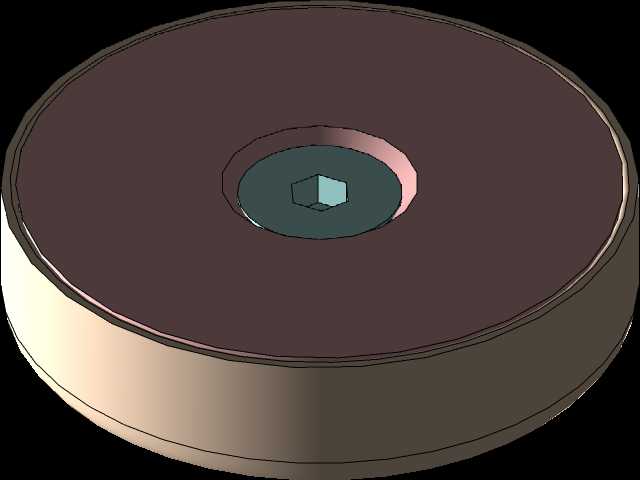

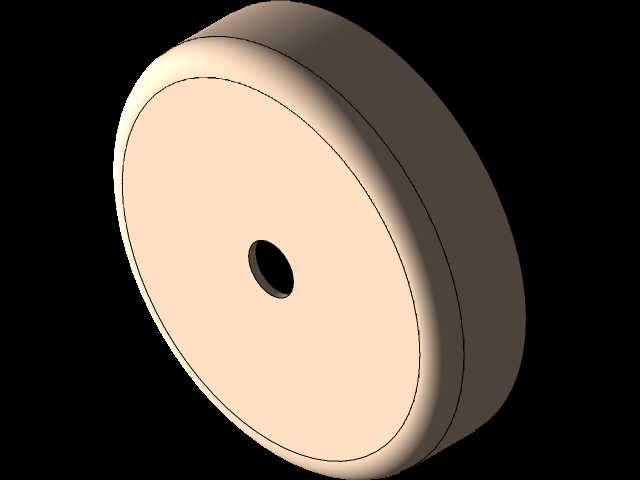

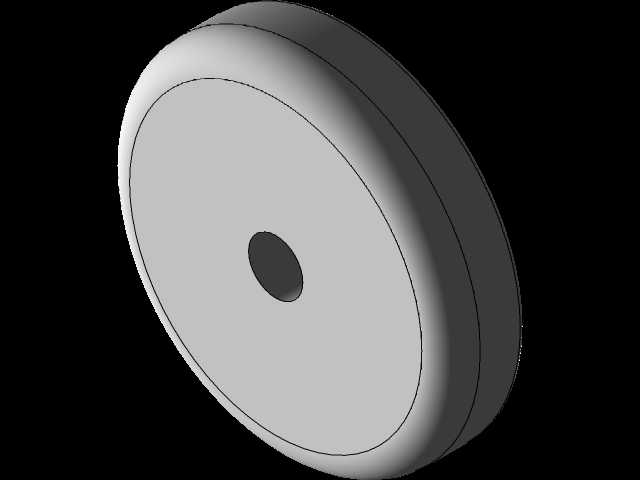

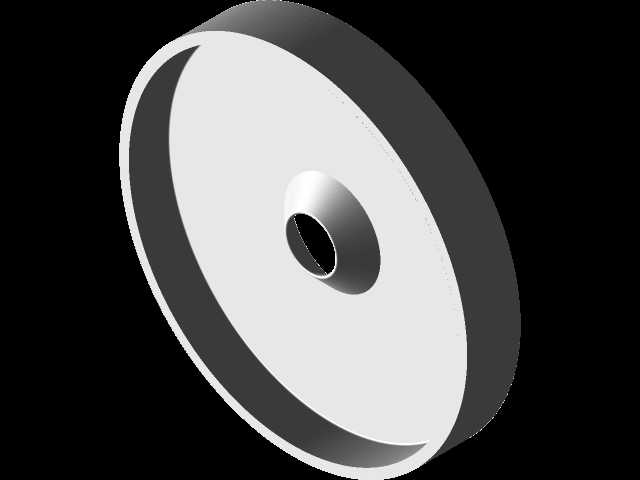

　　在机床加工、自动化装配、工装夹具的磁吸定位场景中，裸露的强磁磁铁很容易因为磕碰、铁屑吸附堆积、与金属工件硬接触出现磁体崩裂、镀层脱落、磁力衰减的问题，这类盘式带中心凸台的磁铁保护器，就是为解决这类实际工况痛点设计的配套防护构件。从结构形态来看，该零件整体为薄型圆盘构型，外缘带有等宽的环形围边，围边高度刚好可以将圆形磁铁完全嵌合在内腔中，避免磁铁侧面直接与外部硬质物体发生碰撞；圆盘中心位置设计有向外凸起的同轴通孔凸台，这个凸台一方面可以作为安装定位的基准柱，穿过安装板的对应定位孔后，能快速完成保护器与安装基体的同轴定位，避免安装后出现偏心偏斜，另一方面凸台的内孔可以穿入固定螺栓或者定位销，将整个防护构件连同内部嵌装的磁铁牢牢固定在安装位上，不会因为磁吸拉扯、设备振动出现松脱移位。

　　从设计思路上看，这类防护构件没有多余的冗余结构，所有构型都服务于实际功能：圆盘主体的平面度公差控制在合理区间，保证嵌装磁铁后，磁铁的工作面与保护器端面齐平，既不会因为磁铁突出导致磕碰，也不会因为保护器端面高出磁铁工作面影响磁吸贴合的紧密性；外缘的环形围边与圆盘主体采用圆弧过渡，没有尖锐的棱角，既可以避免安装维护时划伤操作人员，也能减少应力集中，降低零件受外力冲击时出现开裂的概率。中心凸台的高度经过匹配设计，刚好高出安装板的背面厚度，配合平垫、弹垫锁紧固定件后，整个构件的安装稳定性足够应对机床往复移动、工装频繁开合的工况，不会出现长期使用后松动的问题。

　　在实际应用场景中，这类磁铁保护器常配套在CA6140这类普通车床的磁吸式冷却液挡板、工件定位磁吸座、机床门磁吸限位结构上，也会用在小型自动化设备的磁吸式料仓挡块、工装夹具的快速磁吸定位模块中。安装时需要注意，安装基体上的定位孔直径要与中心凸台的外径保持小间隙配合，间隙量控制在0.05mm到0.1mm之间，既保证安装时可以顺利对位，也不会因为间隙过大导致安装后出现径向窜动；嵌装磁铁时，要提前清理保护器内腔的铁屑与毛刺，在磁铁与内腔壁之间预留少量的涂胶空间，使用结构胶粘接固定后，要保证磁铁端面与保护器端面的平面度误差不超过0.02mm，避免磁吸时出现局部间隙导致吸附力不足。

　　从安装边界来看，这类盘式防护构件的整体外径适配常规圆形强磁磁铁的尺寸规格，中心凸台的通孔直径适配常用的M4到M6规格的固定螺栓，整体厚度较薄，不会占用过多的安装空间，在狭窄的机床内部空间、紧凑的工装结构中都可以顺利布置。零件的壁厚设计经过受力校核，环形围边的壁厚可以承受日常操作中意外磕碰的冲击力，不会因为轻微撞击就出现变形，能够有效隔绝外部硬物直接接触磁体，同时围边的存在还可以阻挡大部分切削铁屑直接吸附在磁铁侧面，日常清理时只需要擦拭保护器的外表面即可，大幅减少铁屑清理的工作量，也避免铁屑嵌入磁铁与安装缝隙中导致的拆卸困难问题。

　　在长期使用的工况下，这类防护构件还可以隔绝切削液、润滑油对磁铁镀层的腐蚀，避免磁铁因为镀层破损出现氧化生锈的问题，有效延长内部磁铁的使用寿命。设计时没有设置多余的卡扣、凸起结构，整体构型简单规整，不管是采用机加工方式制作单件，还是采用冲压、注塑方式批量生产，都有较好的工艺性，不需要复杂的工装夹具就可以完成加工，生产制造成本较低，适合在各类需要磁吸定位的工业场景中配套使用。在进行三维建模时，需要重点保证中心凸台与圆盘主体的同轴度公差，环形围边的内径尺寸要与所选磁铁的外径保持合理的过盈配合量，过盈量太小会导致磁铁容易脱落，过盈量太大则会导致装配困难，甚至压裂磁体；同时要注意圆盘端面与中心凸台轴线的垂直度，避免安装后磁铁工作面与安装面不平行，导致磁吸接触面积减小，吸附力达不到设计要求。
