B156XTN02.1显示屏配套安装固定标牌结构

　　做消费类电子结构配套设计快十二年，经手的显示模组安装配套件少说也有几百套，这次做的B156XTN02.1规格显示屏配套标牌，是针对15.6英寸常规便携显示设备、工业监控终端的安装适配结构，不是单纯做外观装饰的塑料牌，是兼顾安装定位、接口避让、结构补强的一体化承载构件。

　　先从实际落地的应用场景说，这类构件主要用在桌面式监视器、便携工控显示终端、老旧显示设备替换维修的配套安装位，很多现场运维的师傅都碰到过，设备拆装几次之后，原来的塑料标牌脆化开裂，接口对位不准，装回去之后USB、音频口插不到位，甚至屏幕排线被挤压出现显示花屏的问题，这个结构就是针对这些现场痛点做的优化设计。

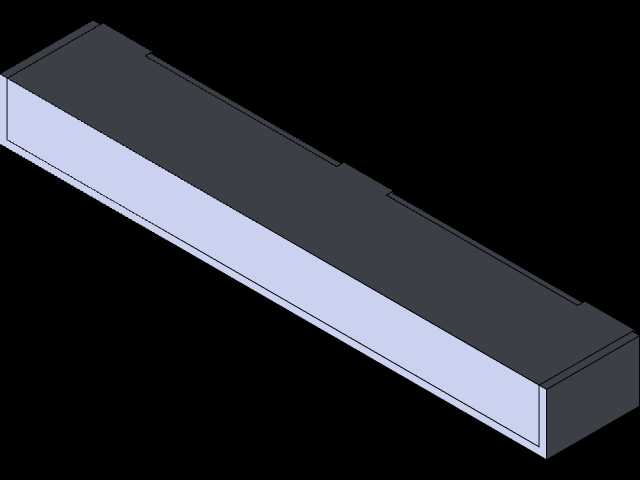

　　整个构件采用长条形薄型长方体构型，整体厚度控制在8mm，长度匹配15.6英寸屏幕的下边框安装位，宽度刚好卡在显示模组前框与后壳的卡槽间隙里，不需要额外打胶，靠两侧的止口结构就能实现预固定，安装的时候顺着壳体的导向槽滑进去就行，比原来的螺丝固定款省至少三分之一的装配时间，维修拆卸的时候也不会因为螺丝滑丝拆坏壳体。

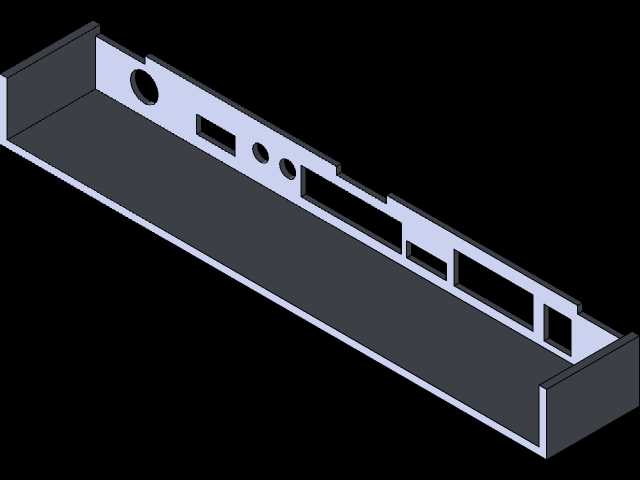

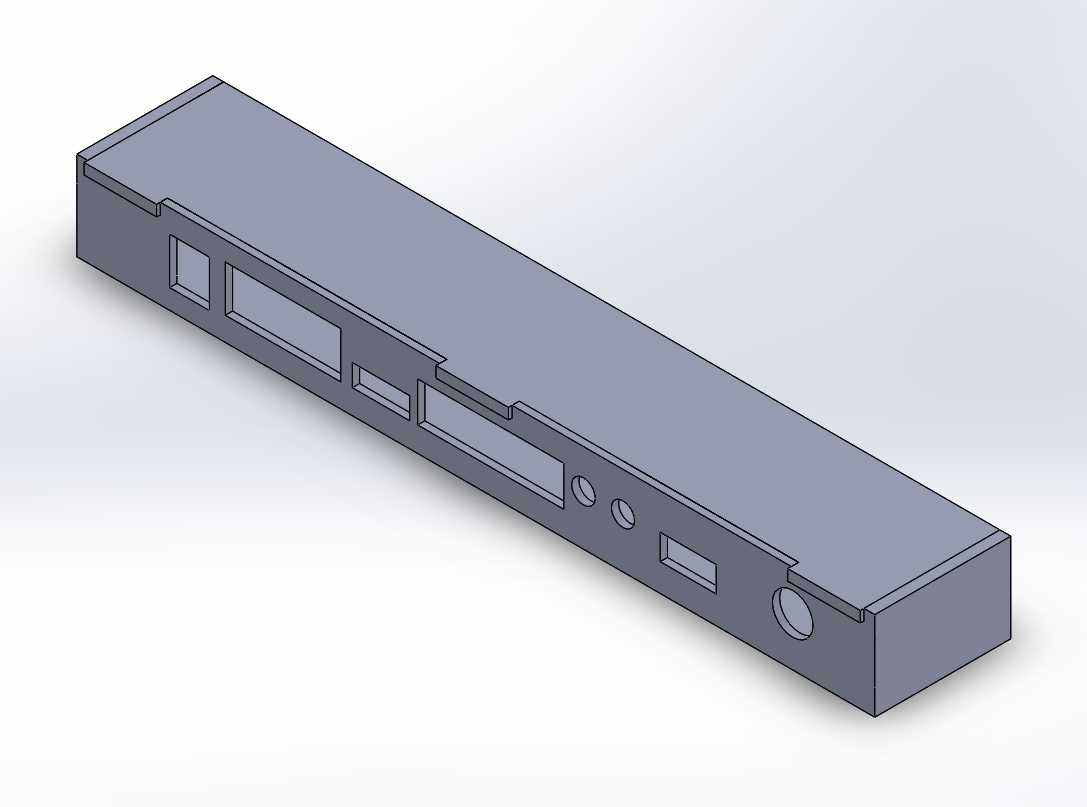

　　设计的时候最先敲定的是各个接口的开孔位置，完全对齐B156XTN02.1模组配套驱动板的接口排布：从左到右依次预留了长条形的HDMI接口开孔、多用途Type-C接口避让位、两个3.5mm音频输入输出孔、USB数据接口位，最右侧是圆形的直流电源输入孔，每个开孔的单边都留了0.2mm的装配公差，不会因为壳体注塑收缩导致接口插不进去，同时开孔边缘做了0.5mm的翻边处理，一方面是补强开孔位置的结构强度，不会插拔几次就开裂，另一方面是挡住接口周围的缝隙，避免灰尘从接口位置进到设备内部。

　　构件的上边缘做了阶梯式的止口结构，刚好卡在显示模组的玻璃边缘下方，不会挡住屏幕的显示区域，也不会因为装配偏差压到液晶层导致漏光，下边缘做了两个定位凸点，对准后壳上的定位孔装进去之后，整个构件不会出现左右窜动的情况，哪怕设备从一米高度的桌面跌落，这个标牌也不会松脱移位。之前有客户反馈过老款的标牌用的是平面设计，跌落后移位顶住电源键，导致设备反复重启，这次的定位结构就是专门针对这个失效案例做的优化。

　　材料选型上默认采用1.2mm厚度的SECC冷轧钢板折弯成型，表面做哑光黑色喷塑处理，和大多数显示设备的黑色壳体质感匹配，不会出现明显的色差，如果是用在医疗设备或者户外显示终端的场景，也可以换成304不锈钢材质，表面做拉丝处理，耐消毒水腐蚀、抗户外紫外线老化，不需要重新开模，只要调整折弯参数就能适配不同材料的加工。

　　安装边界这块，整个构件的安装空间只需要预留长360mm、宽22mm、深8.5mm的腔体就足够，不需要额外的固定柱位，靠壳体上下的筋位夹紧就能固定，对于很多结构空间紧张的便携显示设备来说，能省出不少内部空间给电池或者驱动板的散热模块。之前做过一款便携监视器的项目，原来的标牌用的是ABS塑料，厚度要做到12mm才能满足强度要求，换成这个钣金结构之后，省出来的3.5mm空间刚好加了一层石墨散热片，屏幕长时间工作的表面温度降了将近4度，用户反馈长时间使用不会出现局部发烫的问题。

　　另外在构件的内侧，也就是靠近驱动板的那一面，每个开孔位置都做了绝缘涂层处理，避免插拔接口的时候静电打到驱动板上的元器件，之前有批老产品没做绝缘处理，冬天干燥环境下插拔HDMI线的时候，静电把驱动板的ESD保护芯片打坏了，返修率差不多有2%，加了绝缘层之后，连续做了十次接触放电8KV的静电测试，都没有出现元器件损坏的情况，可靠性提升很明显。

　　还有个细节设计，构件的两个端面做了15度的倒角，装配的时候不会刮到壳体的塑料筋位，也不会在安装的时候划伤操作人员的手，之前的直角端面设计，装配线上的工人一天装几百台，很容易被锋利的钢板边缘划到手，加了倒角之后，工伤的问题也解决了。很多人觉得这种小标牌是没什么技术含量的结构件，其实真要做到装配顺畅、可靠性高、适配不同场景的使用需求，每个尺寸、每个公差、每个工艺细节都要结合实际的使用反馈反复调整，不是画个长方体开几个孔就能交付的。
