双开式推拉结构隔音门三维设计

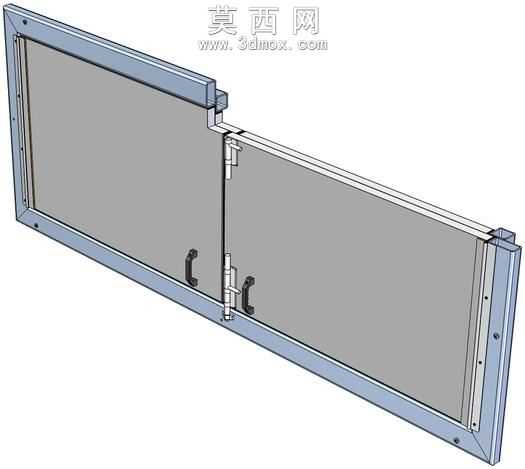

本作品为双开推拉式隔音门三维建模成果，建模过程严格遵循实体建模逻辑，先完成整体外框的基准定位，以矩形金属外框为基础载体，依次绘制框体的安装孔位、侧边密封槽结构，确保框体与墙体安装位的匹配精度。门体部分采用双扇对开推拉结构设计，每扇门的面板与内部填充层做分层建模，还原隔音门的多层复合结构特征，面板部分赋予哑光金属板材材质，边缘做包边结构处理，模拟实际生产中的折弯封边工艺。门体中间的锁止结构做了精细化建模，包含插销锁体、联动锁杆、定位卡扣等细节部件，还原双开门的中缝锁止密封逻辑，两侧门体上配套的U型拉手做了圆角处理，赋予防滑磨砂材质，匹配实际使用的握持手感。框体与门体的衔接处设计了嵌入式滑动导轨结构，建模时还原导轨的滑槽、限位挡块结构，确保门体推拉行程的限位合理性，同时在门体与框体的贴合面预留了密封胶条的安装位，胶条部分赋予软质橡胶材质，模拟隔音密封的接触结构。渲染阶段采用等轴测视角展示整体结构，通过半透明线框叠加实体渲染的方式，清晰呈现门体内部的层叠结构与五金件的装配位置，材质区分上，金属框体采用冷灰色金属质感，密封胶条采用深灰色哑光橡胶质感，拉手部分采用深黑色磨砂质感，不同材质的光影反射参数做了对应调整，让整体模型的视觉呈现贴近实际工业产品效果。设计思路上围绕隔音核心需求，重点强化中缝密封、周边框体密封的结构表现，双扇推拉的结构形式兼顾空间利用率与隔音密闭性，所有部件的建模尺寸遵循常规民用隔音门的通用比例，安装孔位、五金件位置均符合实际安装的工艺要求，模型可直接用于结构演示、方案沟通或生产参考。
