螺栓连接式钢结构圣安德鲁十字梁框架

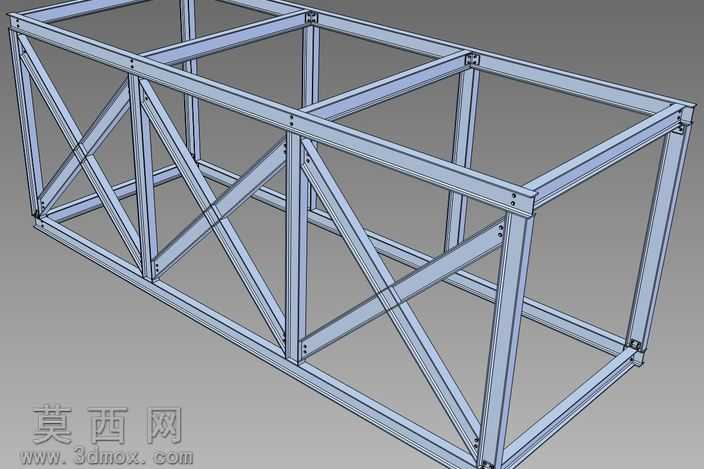

本作品为采用三维建模软件完成的螺栓连接式钢结构梁框架设计，整体采用等截面矩形金属型材作为主体受力构件，建模过程中严格遵循机械结构设计规范，对每一处连接节点、型材拼接位置都做了精准的尺寸约束，确保各部件装配无干涉、公差符合实际加工要求。模型渲染阶段赋予构件哑光银灰色金属材质，还原了热轧型钢的真实表面质感，通过半透明线框叠加实体的显示方式，清晰展现框架内部的支撑结构布局，便于直观观察各杆件的空间位置关系。结构设计上，主体框架采用矩形截面型材搭建成长方体主承力外框，沿框架长度方向设置多道横向分隔梁，将长跨距框架划分为多个受力单元，有效降低单根型材的受力跨度，提升整体抗弯性能；侧面支撑采用经典的圣安德鲁十字斜撑结构，斜向杆件与主框架梁通过螺栓节点实现刚性连接，十字交叉的斜撑可以将框架承受的水平、竖向荷载均匀传递到各根主立柱上，大幅提升框架整体的抗扭、抗侧移能力，避免框架在受载时出现形变失稳问题。所有型材的连接位置均预留标准螺栓安装孔位，建模时还原了螺栓连接的真实结构，包括螺栓头、螺母的装配位置，孔位与螺栓的配合间隙符合通用机械装配标准，完全可以直接导出工程图用于实际生产下料、组装。设计思路围绕通用承重钢结构框架的实用需求展开，摒弃冗余装饰结构，全部构件均采用标准化型材，降低加工采购成本，十字斜撑的排布经过受力合理性验证，在控制整体自重的前提下最大化结构强度，可作为设备底座、承重托架、小型平台支撑等多种场景的基础结构使用，模型的参数化建模逻辑支持后续快速调整长宽高尺寸、型材规格，适配不同的承重荷载与安装空间需求。
