CA6140车床配套环面蜗杆传动构件

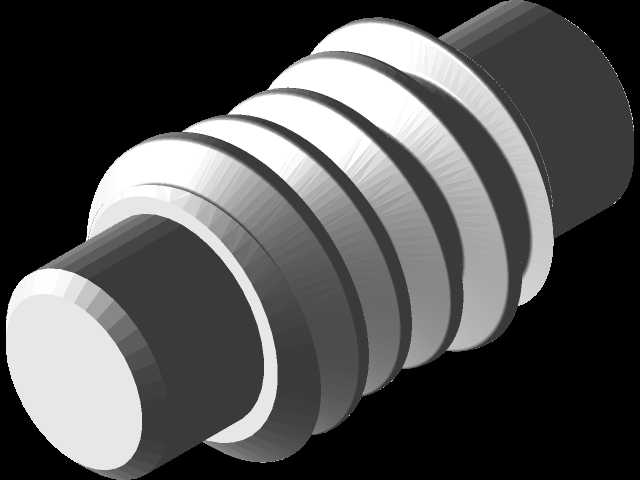

　　在普通卧式车床的进给传动链中，环面蜗杆是承担交错轴动力传递的核心构件，这款适配CA6140车床的环面蜗杆，主要服务于车床溜板箱、进给箱内的减速传动环节，区别于普通圆柱蜗杆，环面蜗杆的齿面呈内凹环面包络形态，啮合过程中能同时接触更多轮齿，单位面积承载能力比同规格圆柱蜗杆高出近四成，非常适合车床进给时需要的低速大扭矩传递场景，在车削大余量工件、强力切削工况下，能有效避免普通蜗杆容易出现的齿面点蚀、断齿问题，保障进给动作的平稳性。

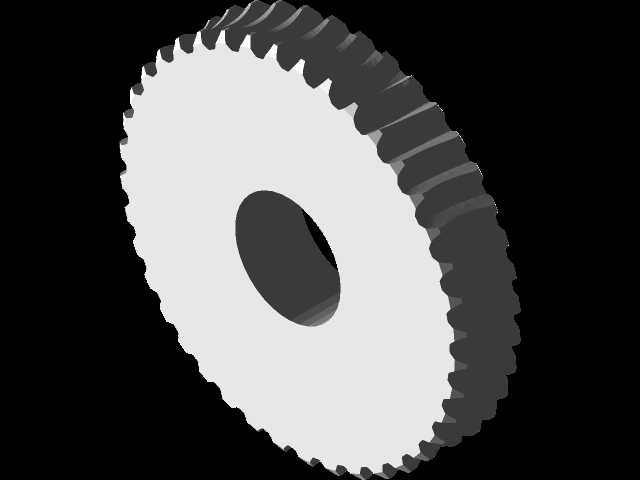

　　从设计逻辑来看，这款蜗杆的齿形参数完全匹配CA6140车床原配蜗轮的啮合参数，齿部采用圆弧回转面的包络成型思路，建模过程中严格遵循空间啮合原理，先确定蜗杆与蜗轮的中心距、传动比、齿形角核心参数，再通过螺旋扫掠结合布尔运算完成齿面成型，保证每一圈齿的螺旋升角、齿厚偏差都控制在车床传动要求的公差范围内，避免装配后出现啮合间隙过大、传动卡滞的问题。蜗杆两端的轴颈结构做了适配性设计，一端为定位轴肩，用于装配时抵靠轴承内圈实现轴向定位，另一端预留了锁紧螺母的安装螺纹段，能通过圆螺母调整蜗杆的轴向窜动量，控制啮合侧隙在0.02-0.05mm的合理区间，既不会因为侧隙过大导致进给反向空程量超标，也不会因为侧隙过小出现运转发热、齿面磨损加剧的问题。

　　安装边界方面，这款蜗杆的总长、轴颈直径、齿顶圆直径都严格匹配CA6140车床箱体的预留安装空间，两端轴颈的同轴度公差控制在0.01mm以内，装配时无需对箱体安装孔做二次修配，可直接替换原厂磨损的蜗杆构件。齿面部分的建模还原了实际加工后的齿面粗糙度特征，啮合区的齿面做了修形处理，啮入啮出端做了微量修缘，能有效降低运转时的啮合冲击，减少车床进给时的爬行现象，提升车削加工的表面质量。

　　在实际设备运行中，这款环面蜗杆承担的是将进给箱输出的旋转运动减速后传递到溜板，带动刀架完成纵向、横向的进给动作，相比普通圆柱蜗杆传动，环面蜗杆的传动效率更高，长时间满负荷运转时的温升更低，能减少车床日常维护时的润滑频次，同时因为啮合齿数多，传动过程中的噪音更小，能改善车间操作环境。建模过程中还还原了蜗杆轴上的键槽结构，键槽的宽度、深度、位置都与原厂传动齿轮的安装要求匹配，动力输入端可以通过平键连接传动齿轮，保证扭矩传递的可靠性，不会出现重载下键连接打滑的问题。轴端的中心孔结构也做了准确还原，符合机械加工时的工艺基准要求，实际生产加工时可以直接以两端中心孔作为定位基准完成齿面磨削、轴颈精加工，保证各加工面的形位公差符合设计要求。
