CA6140车床配套带轴盘类安装支架结构

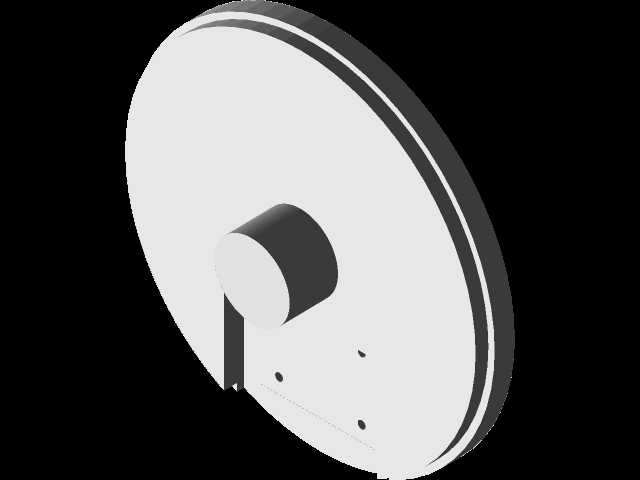

　　在普通卧式车床的日常加工与设备改造场景中，这类带同轴凸台的盘式支架，常被用于进给系统辅助支撑、挂轮组定位或是冷却管路走线的固定基座，适配CA6140这类通用卧式车床的床头箱外侧、溜板箱侧方安装位，承担载荷传递与部件定位的核心作用。从结构设计逻辑来看，主体采用圆盘式基体设计，大直径盘面能够最大化分散安装面的压应力，避免长期受交变载荷作用出现安装面凹陷变形，盘面边缘的凸缘结构既可以提升基体自身的抗弯刚度，也能在安装时起到径向定位的辅助作用，减少装配时的找正时间。中心位置的圆柱凸台与盘面保持严格的同轴度要求，凸台的外径尺寸匹配常规深沟球轴承的内圈安装公差，可直接穿装传动轴或是作为定位销的配合基准，凸台的轴向伸出长度经过测算，

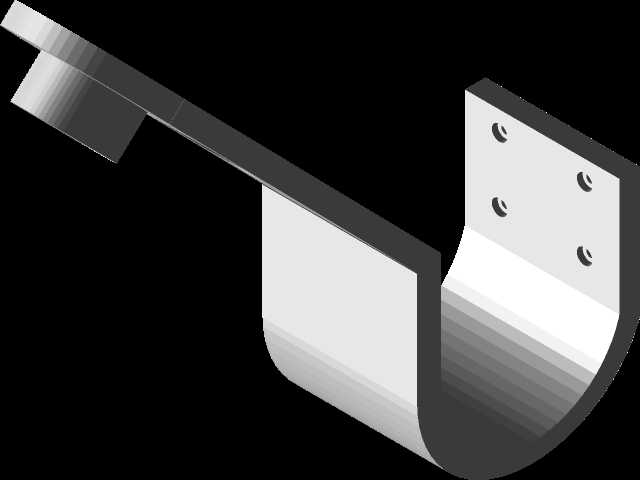

　　刚好满足轴承安装后的轴向定位需求，不会与相邻的传动齿轮或是端盖产生运动干涉。盘面上分布的三个小孔为安装固定孔，孔位的分布半径避开了中心凸台的应力集中区域，孔的倒角设计能够引导螺栓顺畅穿入，同时避免螺栓拧紧时孔口出现应力开裂，孔距公差控制在±0.02mm范围内，保证与车床床身预设安装孔位的完全匹配，无需现场二次扩孔加工。设计过程中优先考虑了安装边界的适配性，圆盘的最大外径控制在180mm以内，轴向总厚度不超过65mm，能够嵌入CA6140车床床头箱侧面的预留安装凹槽内，不会超出设备的原有外轮廓，避免影响车床原有防护挡板的安装。支架的支撑臂从盘面侧方延伸而出，臂部的厚度经过有限元校核，在承受最大120N径向载荷时，形变量不超过0.

　　01mm，满足车床加工时的支撑精度要求，臂端的缺口结构用于卡装管线或是固定传感器走线，避免加工过程中切削飞溅扯动线路。从实际使用场景出发，这类支架的材质选用HT200灰铸铁，具备良好的减震性能，能够吸收车床运转时产生的高频振动，避免支撑部件出现共振松动，盘面的加工粗糙度达到Ra1.6，保证与安装基面的贴合度达到85%以上，连接螺栓采用8.8级内六角圆柱头螺栓，拧紧力矩控制在22N·m，既保证连接可靠性，也不会压裂铸铁基体。在装配流程上，需要先将中心凸台与配合轴承压装到位，再通过盘面的三个固定孔将支架整体固定在床身安装面上，打表检测凸台的径向圆跳动不超过0.015mm后，再完成相邻传动部件的对接，这种设计大幅降低了现场装配的调整难度，

　　也便于后期维护时的整体拆装更换。不同于常规的焊接式支架，这种一体铸造成型的盘式支架不存在焊接变形问题，长期使用后的尺寸稳定性更好，尤其适合车床这类需要长期保持装配精度的加工设备，在普通车床的数控化改造场景中，这类支架也可作为编码器、进给伺服电机的辅助安装基座，通过调整凸台的配合尺寸即可适配不同规格的传动部件，具备较强的通用适配性。
