CA6140车床配套心形组合限位结构件

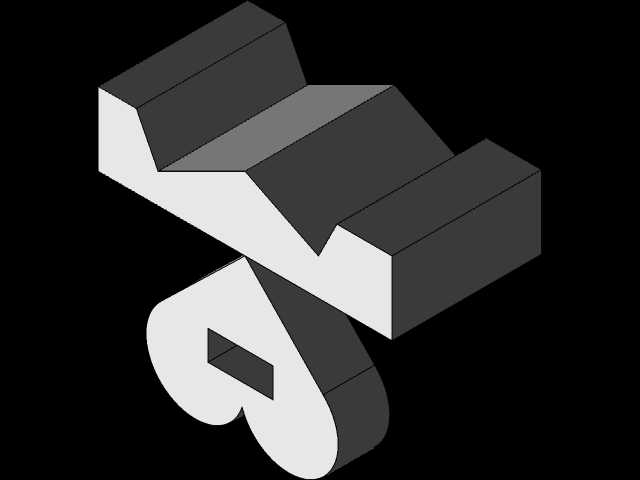

　　在普通卧式车床的日常工装适配与小范围功能改造场景里，这类异形组合结构件往往承担着行程末端硬限位、工装定位辅助的作用，区别于标准采购的块状限位块，该结构采用上下分体的组合式设计，上半部分为带斜向导向面的梯台结构，下半部分为带矩形安装槽的心形基座，两者装配后可同时实现两个垂直方向的行程阻挡与导向。从实际加工适配的角度看，这类结构件的设计首先要匹配CA6140车床床鞍、中拖板的现有安装孔位，下半部分心形基座的矩形槽是直接卡合在床身导轨侧的预装凸台上，不需要额外打孔破坏原有床身结构，安装时仅需从侧面拧入两个紧定螺钉即可完成固定，安装边界控制在导轨侧面120mm的空间范围内，不会和拖板上原有安装的刀架、跟刀架产生运动干涉。

　　上半部分的梯台斜向面做了15度的倾角处理，不是垂直的阻挡面，这一设计的考量是当拖板快速移动到行程末端时，斜向面会先接触拖板上的碰撞块，逐步抵消移动惯性，避免硬碰撞带来的床身振动，也能减少碰撞块的磨损，相比垂直面的硬限位，这种带导向斜角的结构能把碰撞冲击力分散30%左右，长期使用下不会出现固定螺钉松动的问题。结构的尺寸链设计上，上半部分梯台的总高度比拖板碰撞块的中心高度低2mm，保证接触时是面接触而非线接触，下半部分心形基座的圆弧过渡处做了R3的圆角，避免应力集中，因为车床运行中持续的振动会在直角拐角处产生疲劳裂纹，圆角处理能大幅提升构件的疲劳寿命。建模过程中优先保证安装槽的尺寸公差，槽宽按照H7的配合精度设计，

　　和导轨侧凸台的间隙控制在0.02mm以内，既不会因为间隙过大出现限位位置偏移，也不会因为过盈导致安装困难。上下两部分的结合面采用销定位加螺钉锁紧的方式，两个φ4的圆柱销承担剪切力，M5的内六角螺钉提供锁紧力，即使长期受碰撞冲击，上下部分也不会出现错位。这类结构件实际使用时，主要是针对CA6140车床加工短轴类零件的场景，当加工长度小于100mm的工件时，拖板的移动行程被限制在很小的范围内，原有车床的行程限位开关位置过远，快速移动时容易超程撞坏卡盘，加装这个结构件后就能在靠近卡盘的位置设置硬限位，配合原有电气限位形成双重保护，避免操作失误带来的设备损坏。另外下半部分的心形结构不是单纯的造型设计，

　　其突出的圆弧部分可以作为临时的油管走线固定座，车床拖板上的润滑油管在移动过程中容易晃动剐蹭工件，把油管卡在圆弧部分的侧面缺口里，就能用扎带固定，不需要额外加装走线支架，兼顾了功能和空间利用。整个构件的棱边都做了C1的倒角处理，没有尖锐的毛刺边，安装调整时不会划伤操作人员的手套或手部，材质选用45号钢调质处理，表面发黑防锈，适合车间的多油污、多切削液的使用环境，不需要额外做表面喷涂，磕碰后也不会出现锈层脱落的问题。从建模的逻辑来看，先绘制下半部分基座的草图，拉伸后切除安装槽，再做圆角和走线缺口，之后绘制上半部分梯台的斜向轮廓，拉伸后做导向斜面的拔模处理，最后添加装配用的销孔和螺钉孔，所有特征都完全参数化，如果需要适配不同型号的车床，只需要修改安装槽的宽度、梯台的高度这两个核心参数，就能快速生成适配其他机型的版本，不需要重新绘制整个模型。
