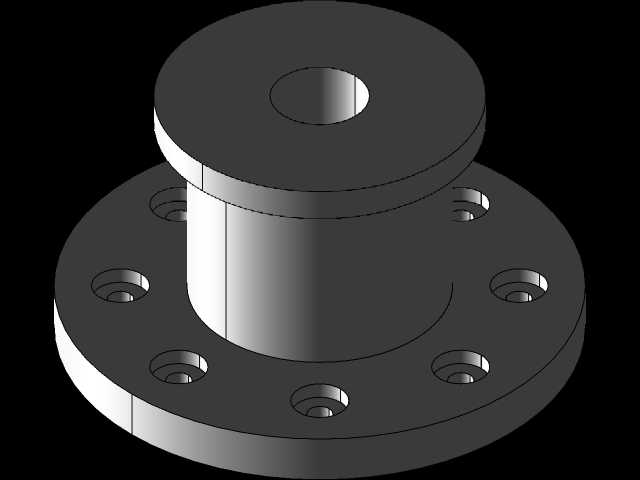

CA6140车床用带孔法兰式连接座结构

　　在普通卧式车床的进给箱、主轴箱与外部传动组件的衔接部位，这类带中心通孔的法兰式连接座是承担轴系定位、扭矩传递与部件间隔的核心零件，日常设备维护、车床大修以及非标改装场景中，经常需要对这类连接座进行测绘替换或适配性改型，其结构合理性直接影响传动端的同轴度、运转稳定性以及部件拆装的便捷性。从实际应用来看，这类零件主要安装在CA6140车床主轴输出端与挂轮架的衔接位置，或是进给系统中光杆、丝杆的支撑过渡段，一方面要为穿过中心孔的传动轴提供径向的限位基准，避免轴系运转时出现径向窜动，另一方面通过下端法兰盘上的沉头安装孔，将整个连接座牢牢固定在箱体的安装基准面上，抵消传动过程中产生的轴向力与倾覆力矩，同时中间的圆柱段还能为相邻的传动齿轮、轴承套提供轴向的定位靠面，保证传动链上各零件的装配位置精度。

　　设计这类连接座时，首先要匹配车床安装基面的尺寸边界，下端法兰盘的外径需要完全覆盖箱体上的安装凸台，保证六个沉头孔的位置与箱体上的螺纹孔完全对中，沉头孔的深度要控制在螺栓完全拧入后，螺栓头部不高出法兰盘上平面，避免与相邻安装的传动零件发生运动干涉。中心通孔的尺寸需要适配穿过的传动轴直径，孔的内壁粗糙度要控制在合理范围，既不能过于粗糙磨损轴表面，也不需要过高的加工精度徒增成本，通孔与法兰安装面的垂直度是核心形位公差要求，一旦垂直度超差，会导致穿入的轴出现偏斜，直接引发传动异响、轴承偏磨甚至齿轮打齿的故障。中间圆柱段的高度要根据相邻两个部件的安装间距确定，既要保证两端部件安装后留有足够的调整间隙，也要避免圆柱段过长导致轴系悬伸量过大，降低整体支撑刚性。上端的小凸台结构是为了适配轴承端盖或是密封件的安装，凸台的外径与密封件的内径匹配，能够有效阻挡箱体内部的润滑油渗漏，同时阻挡外部的切屑、灰尘进入传动腔内部。

　　从安装边界来看，装配时需要先将连接座的下端法兰面与箱体基准面清理干净，去除毛刺与磕碰痕迹，保证两个面完全贴合，再依次拧入六个固定螺栓，按照对角顺序逐步拧紧，避免法兰盘因受力不均出现翘曲变形，之后再将传动轴从中心通孔穿入，依次装配轴承、齿轮等配套零件，最后安装上端的密封端盖。日常检修中，这类零件的常见损耗点主要是中心通孔的磨损、法兰安装面的磕碰变形以及沉头孔处的应力开裂，一旦出现磨损超差就需要及时更换，否则会导致整个传动链的精度下降，直接影响车床的加工精度。在建模过程中，这类零件的特征逻辑非常清晰，以旋转特征构建主体的阶梯轴式结构，再通过阵列特征生成法兰盘上的六个沉头安装孔，最后对所有锐边进行倒角处理，避免装配时划伤操作人员或是割坏密封胶圈，建模时需要特别注意各段同轴度的约束，保证中心通孔、中间圆柱段、上端凸台的轴线完全重合，才能满足实际加工与装配的精度要求。
