CA6140车床踏板轴承支承装配结构

　　在普通卧式车床的操作端布局中，踏板组件是操作人员完成主轴启停、进给切换等高频操作的直接交互部件，其支承结构的稳定性直接决定操作手感的一致性与长期使用的可靠性，本次呈现的轴承装配结构正是CA6140系列车床操作踏板的核心支承单元。从实际应用场景来看，该组件安装在车床床身靠近操作侧的地脚位置，上方连接踏板杠杆机构，需要承受操作人员踩踏时的垂直载荷与杠杆摆动带来的径向交变力，同时要适配车床车间多油污、多金属切屑的复杂工况，避免杂质进入轴承配合面造成卡滞或磨损。

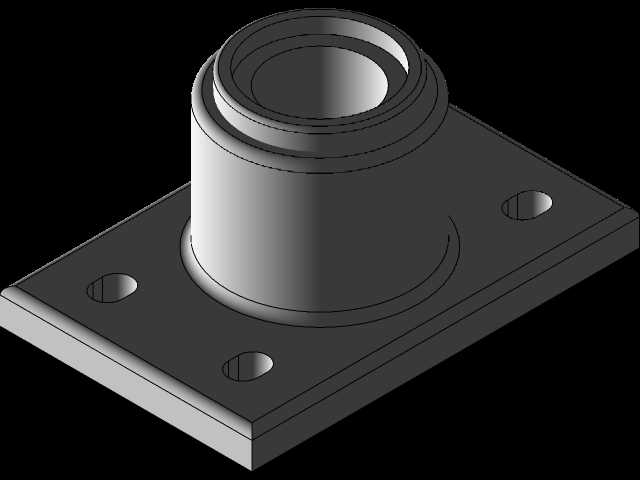

　　从功能特性上看，该结构采用带方形安装法兰的一体式轴承座设计，法兰面预留四个沉头安装孔，可直接通过内六角螺栓固定在床身底部的预制安装基面上，无需额外设计转接支架，大幅降低现场安装的调整工作量。轴承座主体为阶梯式筒状结构，内部可适配深沟球轴承或滑动轴套的压装需求，筒身顶端的阶梯挡边可实现轴承外圈的轴向定位，配合轴端挡圈即可完成轴承内圈与踏板转轴的轴向固定，防止转轴在往复摆动过程中出现轴向窜动，保证踏板操作的空行程控制在合理范围内。法兰与筒身的过渡位置设计有圆弧加强结构，可分散踩踏载荷带来的应力集中，避免长期交变载荷下法兰根部出现开裂问题，这也是老款车床踏板支承结构容易出现失效的核心优化点。

　　设计思路上，该结构优先考虑了装配工艺性与维护便捷性，方形法兰的安装孔采用对称布局，安装时无需刻意区分方向，降低装配出错概率；筒身内部的轴承安装孔公差按照H7级精度设计，可满足标准滚动轴承的压装要求，同时预留了润滑脂注入的通道空间，日常维护时无需拆卸整个支承组件即可完成轴承补脂操作。从安装边界来看，方形法兰的边长尺寸适配CA6140车床床身底部的安装凸台尺寸，四个安装孔的孔距与床身预制螺纹孔完全匹配，筒身的轴向高度经过核算，可保证踏板安装后与地面的距离符合人机工程学要求，操作人员站立操作时脚踝的弯曲角度处于舒适区间，长时间操作不易产生疲劳。筒身的外径尺寸避开了床身底部的排屑通道与润滑油管布局，不会与其他管线产生干涉，安装后整体结构隐藏在床身内侧，外露部分仅为踏板转轴连接端，可有效减少切屑、切削液堆积在支承结构表面的问题。

　　在实际运行过程中，该支承结构需要承受踏板往复摆动带来的高频次低载荷冲击，因此配合面的粗糙度要求控制在Ra1.6以下，减少轴承外圈与座孔的磨损量，延长整体使用寿命。法兰面的安装平面度要求控制在0.05mm以内，保证安装后轴承座孔的轴线与踏板转轴的轴线同轴度误差不超过0.02mm，避免轴承出现偏载导致的早期磨损。与传统的分体式踏板支承结构相比，该一体式装配结构减少了零件数量，降低了装配累积误差，同时整体刚性更好，踩踏时不会出现支承结构晃动的问题，操作反馈更加清晰，操作人员可以通过踏板的反馈力度准确判断主轴启停机构的啮合状态，减少误操作的概率。针对车床车间的油污环境，该结构的外露表面均采用发黑处理，具备一定的防锈能力，同时筒身下端设计有微小的排油孔，可将渗入轴承座内部的切削液与多余润滑脂排出，避免积液长期浸泡轴承密封圈造成密封失效。
