家用自来水增压泵结构三维数模

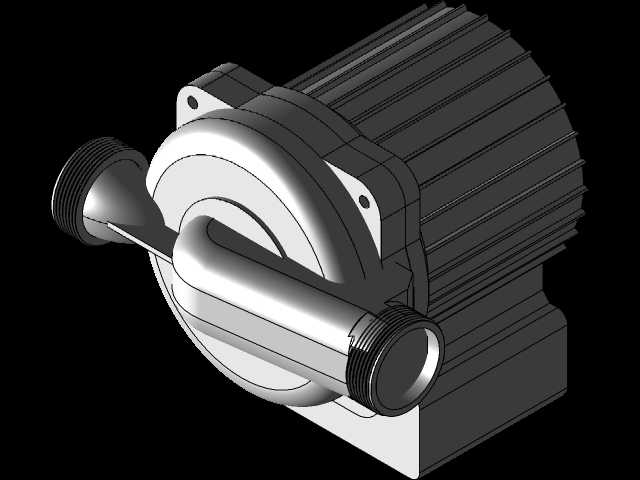

　　这款家用增压泵的三维结构设计，完全围绕民用供水场景的实际使用需求展开，日常家庭供水场景中，高层住户水压不足、热水器启停水压不够、多点同时用水时水流衰减等问题，都是这类设备的核心应用场景，建模过程中优先考虑了民用安装场景的边界限制，整体结构采用电机与泵腔同轴集成的布局，没有额外的外置传动部件，能最大程度压缩整机占用空间，适配家庭水管井、橱柜下方、热水器进水端这类狭小安装位置。从功能结构来看，泵体的过流部分采用离心式叶轮结构，进水端与出水端采用同轴线外螺纹接口设计，接口尺寸匹配家用常见的4分供水管道规格，安装时不需要额外做变径转接，能直接对接现有家用供水管路，减少安装环节的渗漏风险。电机部分的外壳采用轴向散热筋结构，

　　散热筋沿电机壳体周向均匀分布，筋条高度与厚度经过匹配设计，既能保证电机长时间运行时的散热面积，又不会因为筋条过高导致整机外径过大，影响狭小空间的安装适配性。建模时对安装固定结构做了针对性优化，泵体与电机连接的法兰位置延伸出两个带安装孔的固定支耳，支耳的安装孔中心距、孔位大小都匹配家用常见的壁挂支架、平面安装底座的通用尺寸，安装时可以根据现场管路走向选择水平或者垂直固定，不需要额外加工定制转接支架。泵腔的流道设计做了顺滑过渡处理，从进水口到叶轮腔再到出水口的流道没有直角突变结构，能减少水流在泵腔内的沿程阻力损失，降低运行时的水流噪音，这一点对于家用场景尤为重要，避免设备运行时产生的噪音影响室内居住体验。密封结构采用集成式机械密封设计，

　　密封位置设置在电机轴与泵腔的衔接处，建模时预留了密封件的安装槽位，槽位尺寸公差匹配标准民用泵用机械密封的规格，后期维护更换密封件时可以直接采购标准件替换，不需要定制非标密封配件。整机的外形轮廓做了圆角过渡处理，没有尖锐的外凸棱角，一方面能避免安装过程中划伤施工人员，另一方面也能减少外壳应力集中的位置，提升壳体的结构强度，在长期承受管路震动的情况下不容易出现壳体开裂的问题。进出水口的螺纹长度做了适配性设计，螺纹段长度足够匹配家用生料带密封、橡胶圈密封两种常见的管路连接方式，不会因为螺纹过短导致连接后密封不足，也不会因为螺纹过长导致安装时顶到管路内部的密封圈，造成密封失效。电机尾部的端盖结构预留了接线腔的位置，接线腔采用下沉式设计，

　　接线完成后可以用端盖盖住接线端子，避免家庭环境中的水汽、灰尘进入接线位置造成电路故障，同时接线腔的位置设置在电机侧上方，不管是水平安装还是垂直安装，接线口都不会朝向容易积水的方向，降低进水短路的风险。建模过程中对各部件的装配间隙做了合理预留，叶轮与泵腔内壁的间隙控制在既能保证容积效率，又不会因为加工误差导致叶轮刮蹭泵腔的范围，电机转子与定子的气隙均匀，能保证电机运行时的动平衡，减少整机运行时的震动，降低固定支架的载荷。整体结构没有多余的外置部件，所有连接位置都采用止口定位设计，装配时不需要复杂的工装调整就能保证各部件的同轴度，不管是批量生产装配还是后期用户自行拆解维护，都能快速完成拆装，不需要专业的工装工具。
