LG前装清洗机排水泵叶轮结构设计

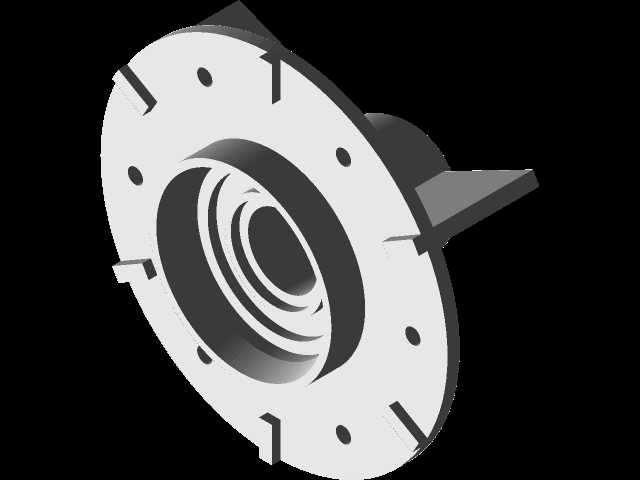

　　在商用与民用清洁设备领域，前装式清洗机的排水系统可靠性直接决定整机连续作业时长，而叶轮作为排水泵的核心做功部件，其结构合理性直接影响泵的排水效率、抗堵塞能力与运行寿命。这款适配LG前装载清洗机的排水泵叶轮，在设计阶段充分考虑了清洗作业的实际工况——清洗机作业过程中排出的水体往往混有纤维碎屑、细小硬质颗粒、清洁剂残留等杂质，常规闭式叶轮容易出现流道堵塞、叶片卡滞的问题，因此这款叶轮采用半开式结构设计，叶片与前泵腔之间预留了合理的间隙，既可以保证流体通过效率，又能让小尺寸杂质顺利通过流道，降低叶轮卡滞的故障概率。从安装边界来看，叶轮的轮毂端采用与泵轴匹配的定位止口设计，法兰端面上均匀分布的安装孔位完全匹配对应型号排水泵的泵体连接尺寸，

　　安装时无需额外加工适配，可直接替换原有故障叶轮，法兰盘上的定位缺口与泵体上的凸台配合，能够保证叶轮安装后的同轴度，避免运行过程中出现偏磨、振动超标的问题。叶片的型线设计参考了低比转速离心泵的水力模型，结合清洗机排水的流量、扬程需求做了针对性调整，叶片出口角做了适当加大处理，能够在有限的叶轮外径尺寸下获得足够的扬程，满足清洗机水箱快速排空的需求，同时叶片进口边做了圆弧过渡处理，减少流体进入叶轮时的冲击损失，降低运行过程中的水力噪声。在实际使用场景中，这类前装式清洗机多用于餐饮后厨、商超保洁、工业零部件表面清洗等场景，排水泵需要频繁启停，且输送的介质温度会随清洗作业的水温变化，叶轮的结构强度设计充分考虑了温度交变带来的应力影响，

　　轮毂与叶片连接位置做了圆角过渡，避免应力集中导致的叶片断裂问题，法兰盘的厚度经过校核，能够承受泵轴传递的扭矩，在满负载运行时不会出现法兰变形的问题。从三维建模的角度来看，这款叶轮的建模过程需要重点关注几个关键尺寸的控制：首先是轮毂内孔与泵轴的配合公差，需要保证过渡配合的精度，既不能过紧导致安装困难，也不能过松出现运行时的轴孔打滑；其次是叶片的型面精度，每个叶片的曲面偏差需要控制在合理范围内，否则会导致叶轮动平衡超标，运行时出现振动、噪声过大的问题；最后是法兰端面上安装孔的位置度，需要保证与泵体连接孔的对中精度，避免安装时出现螺栓别劲的问题。在做替换件设计时，需要完全复刻原有叶轮的安装尺寸与水力性能，不能随意更改叶片的高度、

　　出口角度等关键参数，否则会导致排水泵的流量、扬程参数偏离设计值，出现排水不畅、电机过载等问题。这款叶轮的设计还考虑了维护便利性，半开式的结构在日常维护时可以直接冲洗叶片表面附着的污垢，不需要完全拆解泵体就能完成清洁，降低了设备的维护成本。对于设备运维人员来说，这类替换件的三维模型可以帮助快速确认配件匹配度，避免采购的配件出现安装尺寸不符的问题，对于结构设计人员来说，这类小功率排水泵的叶轮结构也可以作为同类清洁设备排水系统设计的参考，根据不同的流量、扬程需求调整叶片参数与安装尺寸，快速完成适配不同机型的叶轮设计。在建模过程中，需要注意叶轮的动平衡设计，所有叶片的重量偏差需要控制在极小范围内，法兰盘上的减重孔分布均匀，避免运行时出现不平衡量过大导致的轴承磨损加快问题，同时叶轮的轴向尺寸需要严格匹配泵腔的内部空间，保证叶轮与泵体前后端盖之间的间隙在设计范围内，间隙过大会导致容积效率下降，间隙过小则容易出现叶轮与泵体的摩擦问题。
