卧式承压储液罐体工业三维设计

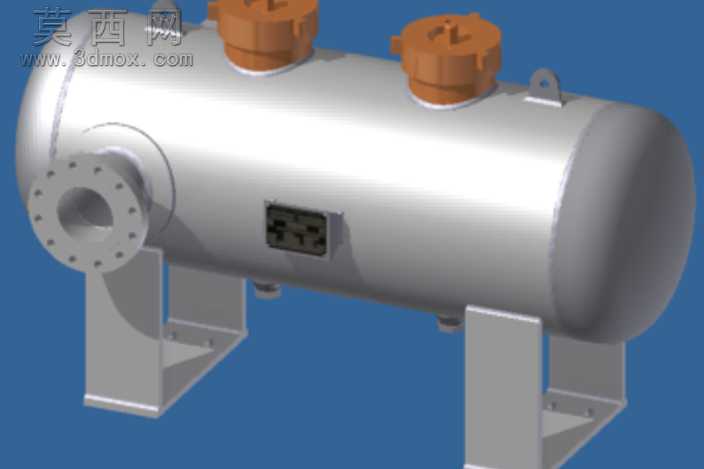

本作品为卧式承压储液罐体的三维数字化设计成果，建模阶段严格遵循压力容器类设备的通用设计规范，首先以回转特征构建主体圆柱形筒体，通过精确的曲面曲率约束保证筒身圆度公差符合承压设备的基础要求，筒体两端采用标准椭圆封头结构完成封合，封头与筒体的衔接处做了平滑过渡处理，避免应力集中隐患。接口设计上，筒体侧方设置带螺栓孔阵列的法兰式进出液接口，法兰盘的孔位排布、密封面宽度均参照对应通径的行业标准设定，可直接匹配常规管路连接需求；筒体顶部设置两个带端盖的检修/加注接口，端盖采用快开式结构造型，表面做了防滑纹理处理，还原实际产品的操作细节。支撑结构采用对称布置的一体式焊接支腿，支腿与筒体接触位置增设了加强垫板，分散筒体承重应力，支腿底部预留了安装固定的螺栓过孔，满足现场安装定位需求。筒体侧面预留了铭牌安装位，做了内嵌式凹槽设计，贴合实际产品的铭牌装配逻辑。材质渲染阶段，筒体主体采用哑光银灰色金属材质，模拟碳钢压力容器的喷砂除锈后外观质感，表面添加细微的颗粒纹理还原真实金属表面的处理效果；顶部接口端盖采用棕褐色工程塑料材质，与金属筒体形成明确的视觉区分；法兰密封面做了高光金属处理，突出机加工面的精度特征；支腿部分与筒体采用同系金属材质，通过明暗色差区分焊接结构的不同部件。设计过程中充分考量了设备的实际使用场景，整体结构布局紧凑，各接口位置预留了充足的操作空间，支腿的高度设定兼顾了底部管路排布与设备稳定性要求，所有结构特征均做了可制造性校验，不存在脱模困难、焊接干涉等工艺问题，模型的各部件均为独立参数化特征构建，可根据实际容量需求、接口通径参数快速调整尺寸，适配不同规格的储液、承压缓冲类罐体的设计参考需求，整体建模逻辑清晰，特征树层级分明，装配关系完全还原实际产品的组装顺序，可直接用于产品方案展示、结构校核以及生产工艺参考。
