多旋翼无人机机臂快拆腿装连接结构

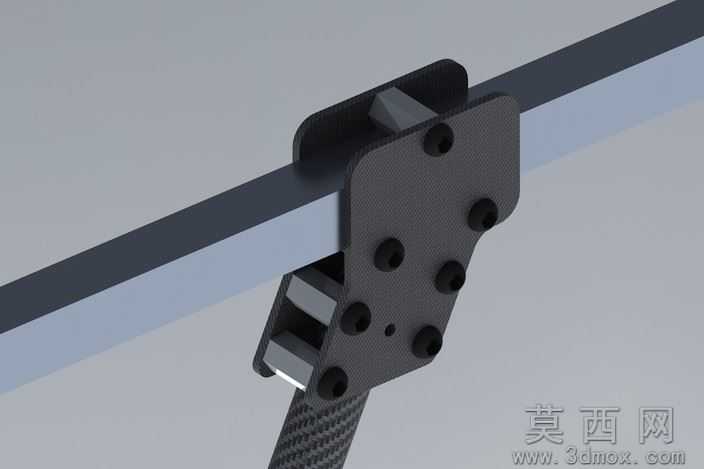

本作品为适配六旋翼与四旋翼无人机的机臂腿装连接结构三维模型，建模过程中严格遵循多旋翼无人机机架的装配逻辑与受力需求，采用参数化建模方式完成全结构搭建。建模阶段首先依据碳纤机臂的标准管径确定夹持基座的内弧面尺寸，保证夹持面与碳管外壁完全贴合，避免装配后出现应力集中导致的机臂形变；针对连接部位的受力特点，在基座上均匀排布多组安装孔位，孔位位置经过受力仿真验证，可均匀分散飞行过程中机臂传递的升力、振动载荷与瞬时冲击载荷，避免单点受力过大导致的结构断裂。模型细节处理上，还原了快拆卡位的凸台结构，该结构可实现机臂与脚架的快速拆装，无需额外工具即可完成腿装部件的装卸，兼顾户外作业的便携性与装配效率；夹持基座侧边设计有分层卡槽结构，可适配不同厚度的碳纤固定板，兼容不同载重级别的多旋翼无人机机架改装需求。材质渲染阶段，对主体夹持件赋予哑光碳纤维复合板材材质，还原碳板表面的细微编织纹理与哑光磨砂质感，对机臂碳管赋予亮面碳纤材质，通过材质差异区分不同装配部件，同时对安装孔位做了倒角细节处理，还原实际机加工零件的工艺特征，避免尖锐边角带来的装配划伤风险。结构设计上充分考虑无人机的轻量化需求，在保证结构强度的前提下对基座非受力区域做了减重挖槽处理，在不降低整体刚性的基础上尽可能减少零件自重，降低无人机的飞行负载；卡位结构采用过盈配合设计，装配后可实现无虚位锁定，避免飞行过程中因振动导致的连接松动，保障飞行过程中的结构稳定性。整体模型装配逻辑清晰，各部件之间的配合公差经过合理设定，可直接导出工程图用于零件加工，适配航拍、植保等不同用途的多旋翼无人机机架改装与升级使用。
