同步带轮结构三维设计

项目分类:通用机械零部件 发布时间:2023-11-23 ID:718342

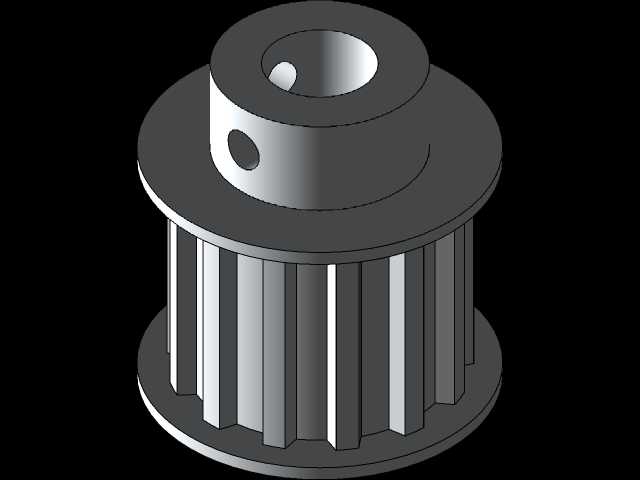

  • 同步带轮结构三维设计

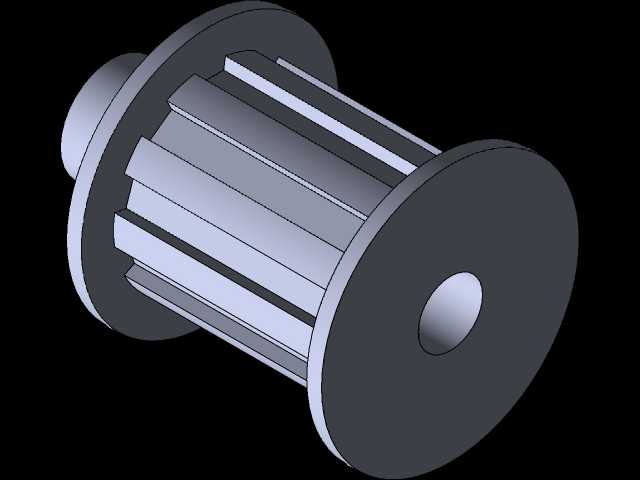

  • 同步带轮结构三维设计

  这款同步带轮的设计,首先围绕带传动的核心需求展开,在常规的传动场景里,这类零件常被用在轻工自动化输送、小型机床进给机构、电子设备排线传动等对传动比精度有一定要求、又需要缓冲吸振的工况中。不同于齿轮传动的刚性啮合,同步带轮依靠齿槽与带齿的啮合传递扭矩,既不会出现平带传动的打滑丢转问题,又能比链传动获得更低的运行噪音,不需要额外的润滑维护,在中低速、中小扭矩的传动布局里应用占比很高。

  从结构设计逻辑来看,轮体采用了三段式的阶梯轴套结构,中间的轮毂部分做了加厚处理,用来承担轴孔配合的压装应力,避免带轮在频繁正反转的工况下出现轴孔开裂、键槽崩边的问题。轮毂上设计的径向顶丝孔,是这类小型带轮最常用的轴向锁紧方式,安装时不需要做复杂的轴肩定位,只需要在配套的传动轴上加工对应的顶丝窝,拧紧紧定螺钉就能完成轴向与周向的固定,拆装效率比键连接高很多,很适合需要频繁调整传动中心距的调试类设备。

  轮缘部分的挡边设计是同步带轮必不可少的结构,两侧凸起的挡边高度略高于带齿的齿顶高度,能够在带轮运行过程中限制同步带的轴向窜动,避免设备长时间运行后同步带跑偏脱轮,尤其是在中心距较长、带体张紧力存在小幅波动的输送线场景里,挡边的存在能大幅降低设备的停机维护概率。轮齿部分的齿形参数是按照标准同步带齿廓设计的,齿槽的圆弧过渡做了优化,没有尖锐的棱角,能够减少带齿啮合过程中的剪切应力,延长同步带的使用寿命。

  在安装边界的考量上,这款带轮的轴孔直径适配常见的小型传动光轴规格,轮毂的轴向长度控制在合理范围内,既保证了与轴的配合接触面积足够,不会出现锁紧后轴孔晃动的问题,又不会占用过多的轴向安装空间,适合安装空间局促的小型设备内部。轮体的最大外径是根据配套同步带的节距、齿数计算得出的,设计时预留了足够的带体包角空间,安装时只要保证两带轮的端面平行度在允许公差范围内,就能获得稳定的传动效率。

  实际选型应用时,这类带轮通常搭配对应节距的橡胶同步带使用,张紧力的调整不需要额外的张紧轮结构,只需要调整电机安装板的长孔位置就能完成,整体传动结构的布局非常灵活。不同于重型传动使用的铸铁带轮,这款带轮的结构更紧凑,重量更轻,运转时的转动惯量更小,在伺服驱动的精密进给场景里,能够减少电机的启动负载,提升传动的响应速度。设计过程中也充分考虑了加工工艺性,轮体的所有回转面都可以通过一次车装加工完成,齿形部分可以通过滚齿或者成型铣削加工,顶丝孔只需要普通钻床就能完成加工,不需要复杂的工装夹具,批量生产的加工成本很低,适合通用类传动场景的大规模配套使用。

  在不同的应用场景里,这类带轮的材质可以根据负载需求调整,轻载场景可以使用铝合金材质做阳极氧化处理,获得更好的防锈性能与更轻的重量,重载场景可以替换为45号钢做调质处理,提升轮齿的承载能力,结构本身不需要做大幅修改就能适配不同的材质工艺,通用性很强。
