埃文斯飞机VPII立体金属标识结构设计

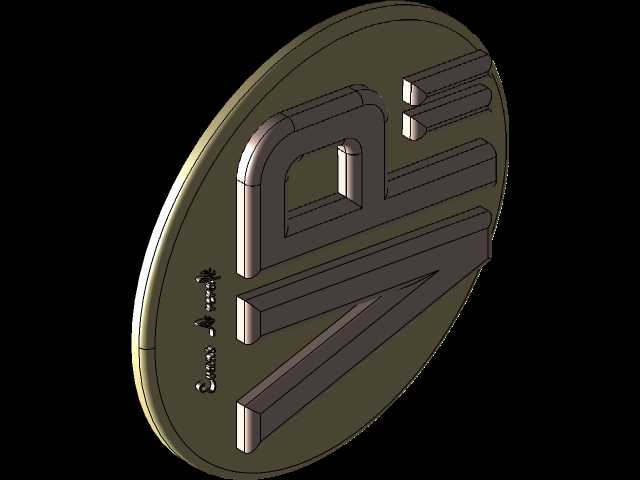

　　这款立体标识的设计最初是为通航类小型飞机的机身侧部装饰、内饰中控台标识区域做配套，实际落地场景也可延伸到高端航空主题展厅的展陈标识、飞行俱乐部的会员专属纪念铭牌、航空文创周边的金属摆件制作，并非仅局限于单一机型的配套使用。从结构设计逻辑来看，整体采用椭圆基底加凸起字符的分层结构，基底边缘做了R3的圆角过渡，避免尖锐边角在安装或者日常擦拭过程中造成剐蹭，也能减少应力集中导致的镀层脱落问题。基底厚度控制在2.5mm，凸起的VP字符及右上角II标识的凸起高度为1.8mm，字符侧面做了1.5°的拔模斜度，不管是采用金属铣削加工、精密压铸还是注塑后做金属镀层处理，都能顺利脱模，不会出现侧壁拉伤的缺陷。字符的笔画边缘做了0.2mm的小圆角处理，

　　既保留了金属立体标识的锐利质感，又不会因为边角过于锋利在装配时划伤操作人员，同时也能提升镀层在边角位置的附着强度，避免长期使用后出现边角露底的问题。安装边界方面，椭圆基底的长轴尺寸为120mm，短轴尺寸为90mm，背部预留了3M背胶的粘贴槽位，槽深0.3mm，粘贴后背胶不会超出标识边缘，也不会因为背胶过厚导致标识安装后与安装面之间出现缝隙。如果是需要螺丝固定的场景，基底背部两个对角位置预留了M2的沉头安装孔，沉头深度1.5mm，安装后螺丝头完全没入基底内部，不会破坏标识正面的整体视觉效果。设计过程中特意调整了VP两个字符的字重比例，V字的底部笔画宽度比顶部宽1.2mm，P字的圆弧部分做了0.5mm的外扩处理，

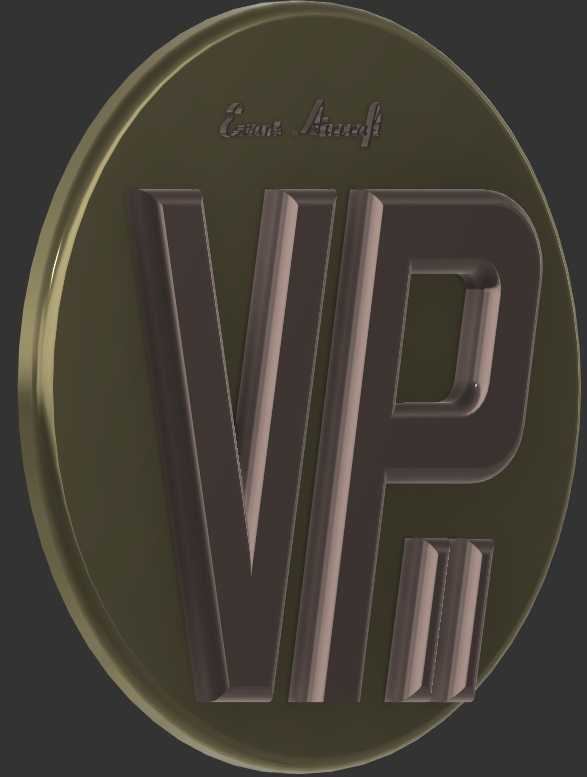

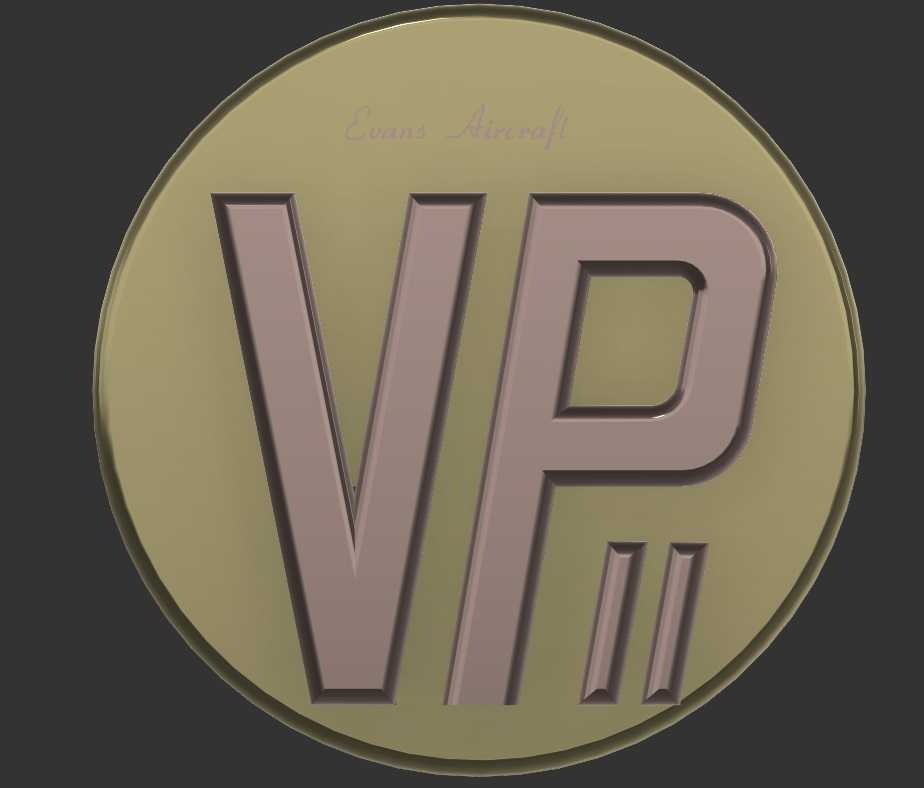

　　从正面30度到60度的常用观察视角看，字符不会因为透视关系出现视觉上的粗细不均，不管是安装在机身侧部从地面观察，还是安装在中控台位置从驾乘人员视角观察，都能保持清晰规整的视觉效果。基底表面做了哑光暗镍的质感处理，字符表面做了亮面镀铬的效果区分，两层不同的表面处理形成明显的视觉层次，不需要额外上色就能清晰区分标识内容，也避免了油漆层长期使用后脱落掉色的问题。标识顶部的手写体品牌字样采用0.3mm的浅浮雕处理，既保留了品牌标识的完整性，又不会因为凸起过高容易积灰，日常清洁只需要用软布擦拭即可，不需要特殊的维护。从加工适配性来看，这个结构既适合小批量的CNC精雕加工做定制化的纪念款，也适合开模做压铸或者注塑批量生产，

　　不同加工工艺下都能保证外观的一致性，不需要针对工艺做大幅的结构调整。安装时需要注意安装面的平面度误差不超过0.1mm，避免背胶粘贴后出现局部翘边的问题，如果是在曲面机身表面安装，可以根据安装面的曲率对基底背部做适配的弧面调整，基底厚度足够支撑0.5mm以内的弧面形变，不会导致正面字符出现变形。
