机床用尖头定位顶针结构三维设计

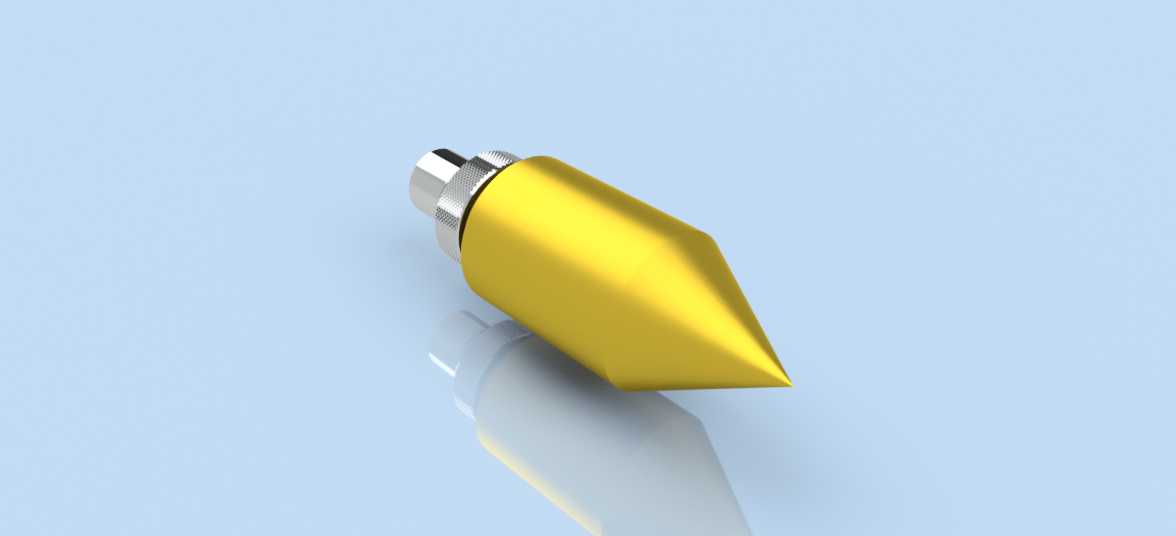

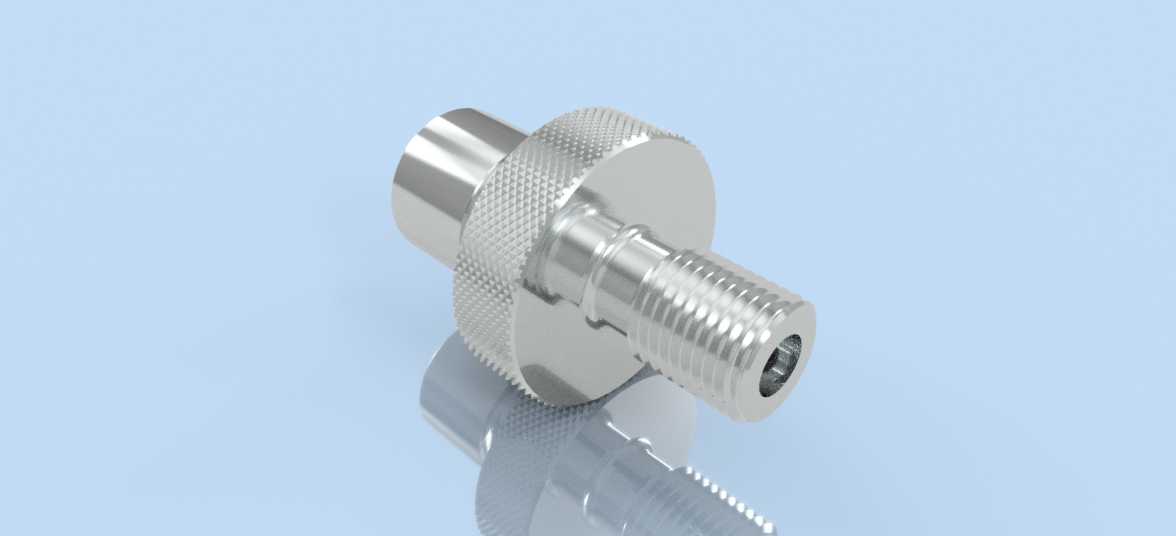

　　这款尖头定位构件主要应用于机床加工工序中的工件定位、顶紧环节，在轴类、套类零件的车削、磨削加工场景中承担核心定位功能，可有效限制工件的轴向窜动，保证加工过程中工件的回转同轴度，是机床加工工装系统中常见的接触式定位元件。从结构设计来看，构件整体分为尾部连接段、中部握持段、头部工作段三个功能区域，尾部采用外圆柱面加环形卡槽的结构，适配机床尾座套筒或者工装夹具的安装孔位，安装时可通过卡槽配合卡簧实现轴向限位，避免工作过程中构件从安装位脱出，尾部圆柱面的公差设计采用h6级精度，可与标准安装孔形成间隙配合，兼顾安装便捷性与定位精度。中部握持段采用大直径圆柱结构，表面做光滑过渡处理，一方面增大构件整体的结构刚度，

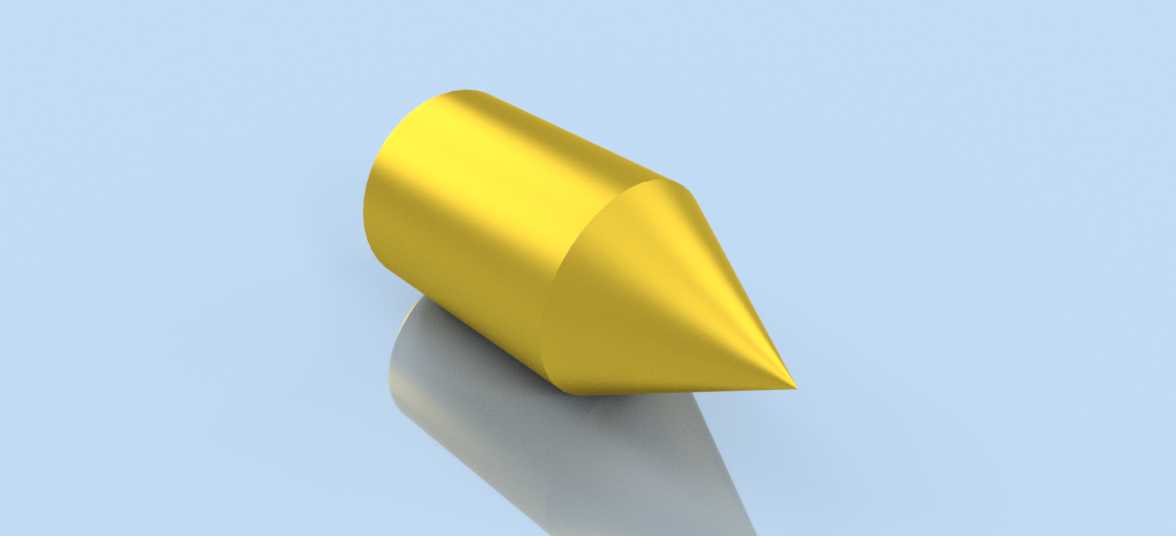

　　抵消顶紧作业时产生的轴向反作用力，避免细长结构带来的挠度变形，另一方面可作为安装时的受力握持部位，方便操作人员使用扳手或者铜锤完成构件的装拆作业，中部与尾部、头部的衔接位置均采用圆角过渡，减少应力集中风险，在频繁承受轴向冲击载荷的工况下可有效降低断裂失效概率。头部采用60度圆锥尖头结构，锥面经过精加工处理，表面粗糙度控制在Ra0.8以内，工作时尖头与工件端面的中心孔接触，锥面可自动适配中心孔的锥度，实现自适应定心，尖头顶端做微小圆弧钝化处理，避免尖锐棱边在顶紧压力下出现崩损，延长构件的使用寿命。从安装边界来看，构件整体轴向长度控制在适配CA6140车床尾座套筒的行程范围内，尾部连接段的直径与标准尾座莫氏锥孔适配的转接套内径匹配，

　　无需额外改制即可完成装夹，头部圆锥段的长度可满足不同深度中心孔的顶紧需求，当工件中心孔深度在3-10mm区间内时，锥面均可形成有效接触，不会出现顶紧不实或者锥面卡滞的问题。在实际加工场景中，这类构件除了用于机床尾座顶紧工件外，还可应用于工装夹具的定位工位，作为径向定位或者轴向限位的基准件，在焊接工装、装配工装中也可使用该类尖头构件实现工件的快速定位，尖头结构可刺破工件表面的氧化层或者油污层，保证定位接触的可靠性，避免虚位带来的尺寸偏差。设计过程中针对构件的受力状态做了针对性优化，整体采用等强度设计思路，从尾部到头部的直径变化梯度匹配轴向顶紧力的应力分布，中部大直径段的截面惯性矩满足1000N轴向顶紧力下的挠度要求，变形量控制在0.

　　005mm以内，不会对加工精度造成影响。构件的材质适配场景广泛，若用于普通钢材工件的加工定位，可采用45号钢经调质处理后头部淬火，硬度达到HRC40-45即可满足使用要求，若用于硬质合金工件或者高精度加工场景，头部可镶嵌硬质合金头，进一步提升耐磨性能，降低长期使用后的磨损量，保证定位精度的持久性。在装配适配性上，构件尾部的环形卡槽尺寸符合标准卡簧的安装规格，用户可根据自身的安装需求选择对应规格的轴用卡簧完成固定，无需额外加工卡槽结构，中部圆柱面的直径统一为标准系列尺寸，可适配市面上常见的快换工装夹头，实现不同规格顶针的快速切换，减少工装调整的辅助时间。从使用维护角度来看，构件表面无复杂沟槽或者异形结构，加工完成后表面做镀硬铬处理，可有效抵御加工过程中切削液的腐蚀，日常使用后仅需擦拭干净锥面的切屑和油污即可，无需特殊维护，当头部锥面出现磨损或者划伤时，可在外圆磨床上重新修磨锥面，恢复精度后即可继续使用，维护成本较低。
