AA规格螺钉测试用模拟电池结构设计

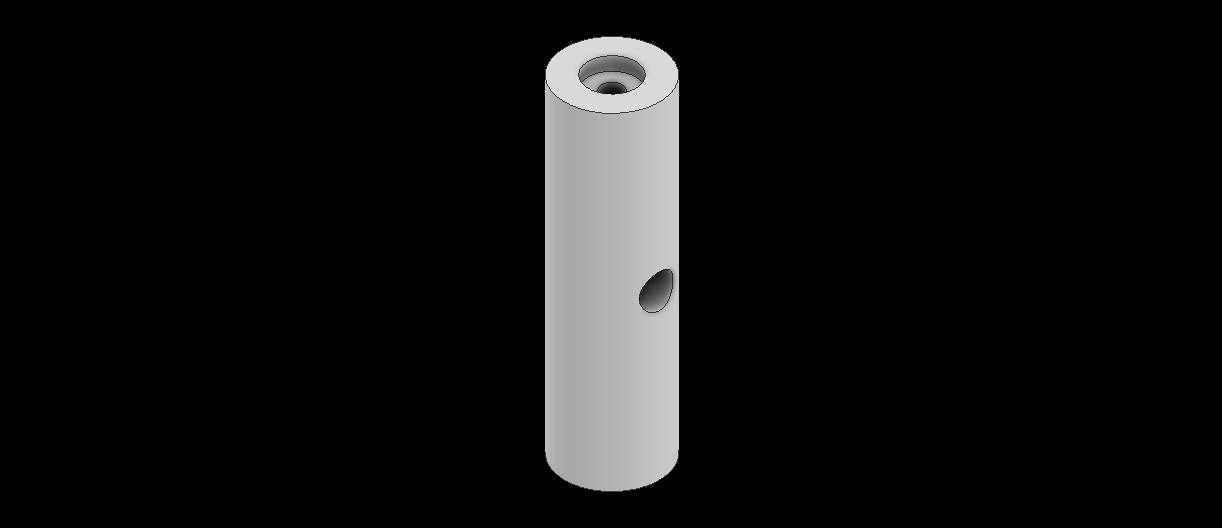

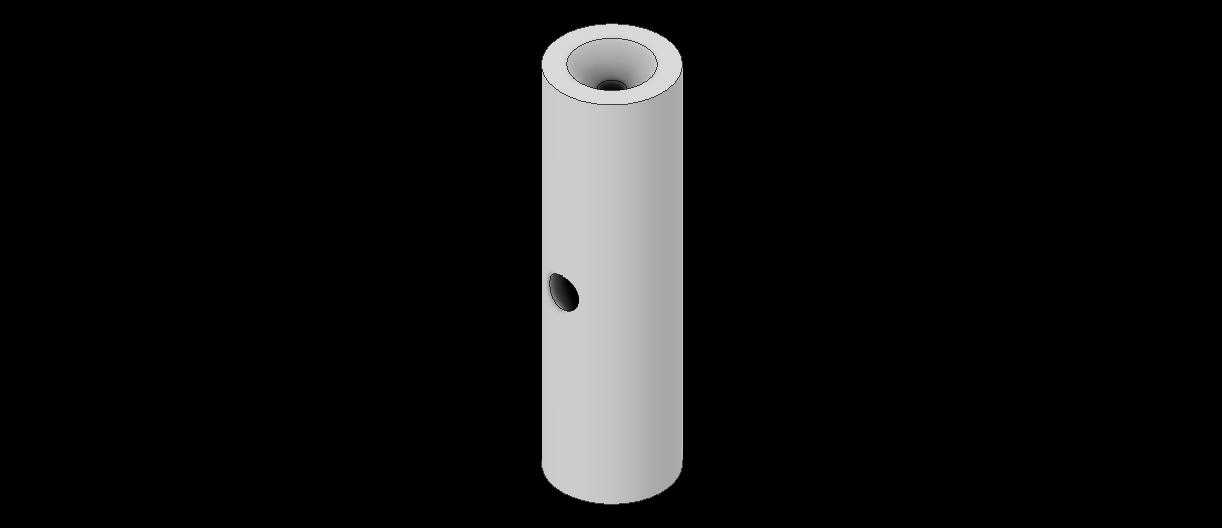

　　在消费电子、小型电器的产线功能测试环节，经常会遇到需要模拟标准AA电池供电、同时要适配螺钉锁付式电池仓触点的测试场景，常规的成品电池无法直接引出测试接线，也不能灵活调整供电参数，还存在反复拆装更换的效率问题，这款模拟电池结构就是针对这类测试痛点开发的专用治具类结构。从实际使用场景来看，这类结构主要应用在小家电控制板测试、电动玩具功能校验、便携数码产品供电模拟等工位，替代真实AA电池接入待测产品的电池仓，通过外接的可调电源直接供给指定电压电流，既可以规避真实电池电压衰减带来的测试数据偏差，也能省去频繁更换电池的操作步骤，提升批量测试的一致性。结构设计上，主体模拟段完全匹配AA电池的标准外形尺寸，外径严格控制在14mm±0.1mm，

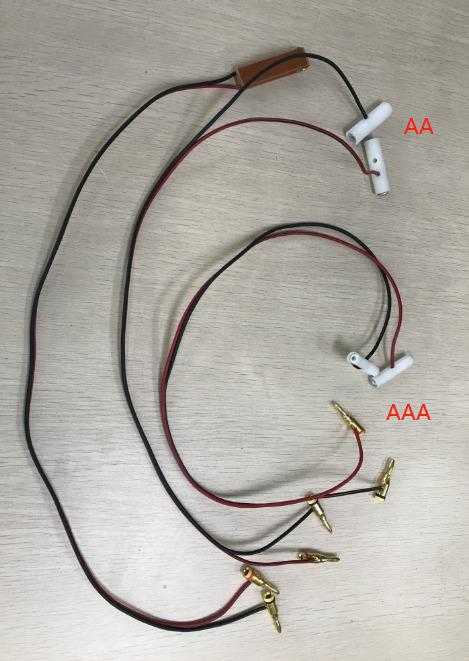

　　整体插入段长度50mm±0.2mm，完全适配标准AA电池仓的安装边界，插入后不会出现卡滞、松动的问题，模拟段端部设置了适配螺钉触点的接触结构，能够直接抵靠电池仓内的螺钉式正负极触点，接触电阻控制在5mΩ以内，避免大电流测试时出现接触压降影响测试结果。引线部分采用红黑分色的多股软铜线，红色对应正极、黑色对应负极，线径选用0.5平方毫米的规格，能够承载最大5A的持续测试电流，满足绝大多数小型电器的测试供电需求，引线末端配置了镀金鳄鱼夹，能够快速夹接在可调电源的输出端子上，不需要额外做接线处理，夹接后接触可靠，拉扯也不容易脱落。引线中段还集成了过流保护元件，当测试回路出现短路故障时能够快速切断回路，避免大电流烧毁待测产品的控制板，

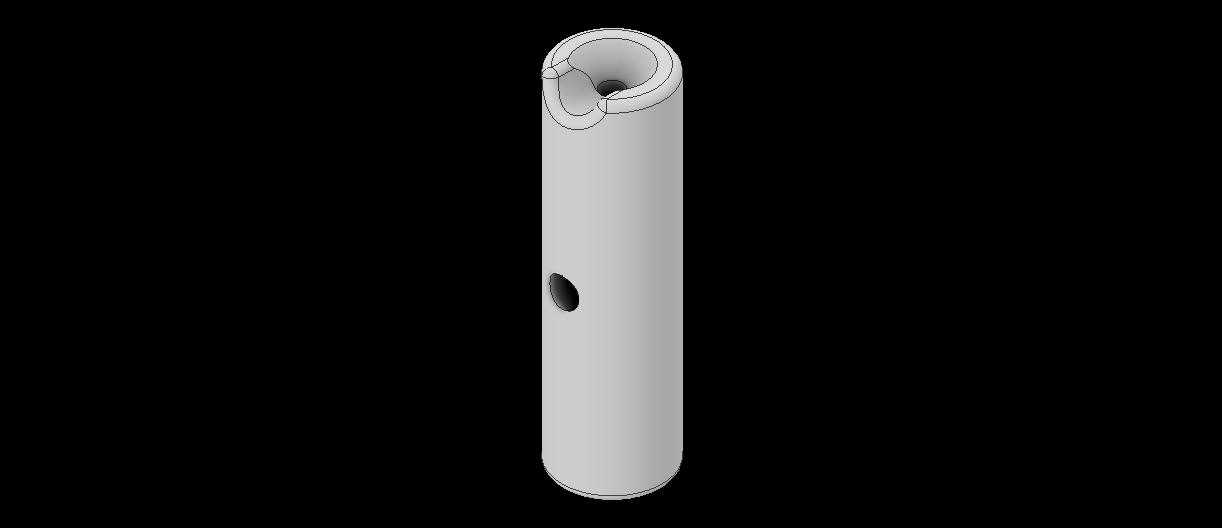

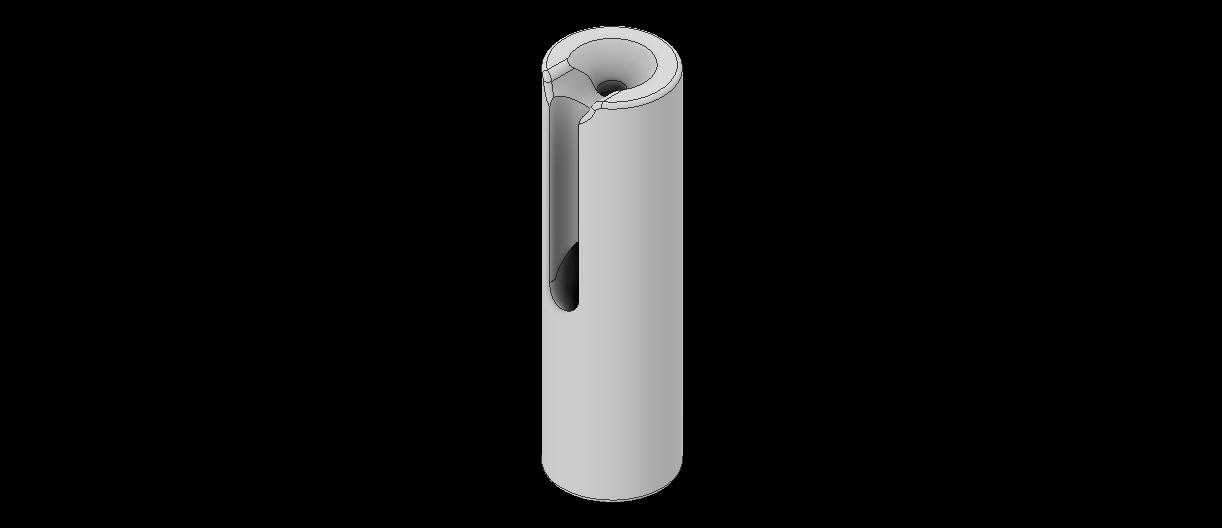

　　降低测试过程中的物料损耗。和AAA规格的模拟电池相比，这款AA规格的模拟电池接触段长度更长，适配的电池仓尺寸更大，对应的供电承载能力也更强，能够覆盖更多使用AA电池供电的产品测试需求。在结构建模的时候，特意将模拟接触段的端部做了圆角导向处理，插入电池仓的时候能够顺利滑入，不会刮伤电池仓内壁的镀层或者塑料结构，接触端的金属部分采用黄铜镀镍材质，既有良好的导电性能，也有不错的耐磨性能，反复插拔上千次也不会出现明显的接触不良问题。引线和模拟段的连接位置做了应力释放结构，避免反复弯折引线的时候出现线芯断裂的问题，延长治具的使用寿命。实际使用的时候，只需要将模拟段按照正负极标识插入待测产品的AA电池仓，确认两端和螺钉触点可靠接触后，

　　将末端的鳄鱼夹对应接到可调电源的正负极输出端，就可以按需调整供电参数完成功能测试，不需要改动待测产品的原有结构，也不需要额外制作转接件，能够直接适配所有采用标准AA电池、螺钉触点式电池仓的产品测试工位。从安装边界来看，除了模拟插入段的标准尺寸外，引线的出线位置做了偏心处理，不会和电池仓的仓盖结构产生干涉，即使测试过程中需要盖上电池仓盖，也不会挤压引线导致接触不良，完全模拟真实电池安装后的状态，让测试环境更贴近产品实际使用场景，保证测试结果的准确性。
