CA6140机床传动端盖结构设计

　　在普通卧式车床的传动系统布局里，这类端盖零件承担着传动箱输出侧的腔体密封、轴系定位以及外部防护的多重作用，是CA6140这类通用车床主轴箱、进给箱端侧不可或缺的结构件。从实际装配场景来看，该零件安装在传动箱体的外侧端面，内侧贴合箱体结合面，需要同时兼顾轴系穿出的避让需求、轴承外圈的轴向定位限位，以及箱体内部润滑油的密封阻挡，避免传动过程中润滑油渗漏，同时阻挡外部切屑、灰尘进入箱体内部磨损齿轮与轴承。

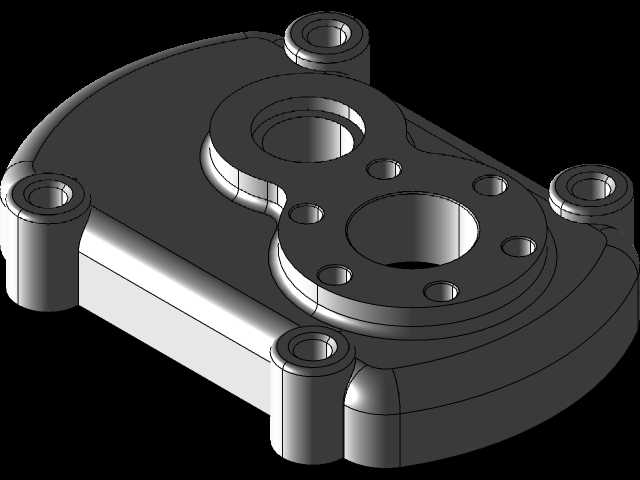

　　设计这类端盖时，首先要匹配对应箱体的安装孔位布局，零件周向分布的多个带凸台的安装孔，对应箱体端面的螺纹孔位置，凸台结构的作用是增加安装位置的局部强度，避免螺栓锁紧时端盖局部应力集中导致变形，同时保证结合面的压紧力均匀，防止密封失效。端盖主体的异形轮廓并非随意设计，而是完全贴合箱体端部的外形轮廓，在满足内部轴系避让空间的前提下尽可能缩减零件的整体轮廓尺寸，减少不必要的材料占用，同时避免和周边的手柄、挂轮架等操作部件产生运动干涉。

　　零件上不同直径的同轴阶梯孔，分别对应不同轴径的穿出需求，其中大直径阶梯孔负责容纳轴承的外圈端面，装配时轴承外圈抵靠在孔内的台阶面上，实现轴系的轴向定位，孔的尺寸公差需要和轴承外圈的公差带匹配，保证装配后轴承不会出现径向窜动，同时也不会因为过盈量过大导致轴承外圈变形影响转动精度。其余分布在大孔周边的小孔，一部分是用于安装密封件的定位孔，另一部分是用于固定端盖内侧密封毡圈或者油封的压装孔，这类小孔的位置度需要严格控制，避免装配后密封件出现偏斜，导致密封唇口和轴面贴合不均出现渗漏。

　　从安装边界来看，该端盖的轴向厚度需要匹配箱体端部的沉台深度，装配后端盖外端面和箱体外端面基本齐平，不会突出过多占用外部操作空间，周向的安装凸台高度统一，保证螺栓锁紧后每个安装点的压紧行程一致，结合面处可以根据密封需求加装纸质密封垫或者O型密封圈，端盖的结合面平面度需要控制在合理范围内，避免出现局部间隙导致漏油。零件的材质一般选用灰铸铁HT200，这类材料减震性好，铸造性能优异，成本较低，能够满足机床部件的刚性和减震需求，铸造后需要经过时效处理消除内应力，避免加工后出现变形导致尺寸超差。

　　在实际加工过程中，这类端盖通常先以毛坯的结合面为粗基准加工出端面和外圆，再以加工好的端面和主要内孔为精基准，加工其余的安装孔和阶梯孔，保证各个孔位的位置精度和同轴度。安装时需要先将密封件压装到对应的孔位内，再将端盖套在穿出的轴上，对齐安装孔后逐步对角拧紧螺栓，避免单侧受力导致端盖倾斜，压偏密封件。这类端盖在机床长期运行后，常见的失效形式包括密封位磨损导致的漏油、安装孔位滑牙、结合面变形出现间隙，维修时可以通过修磨结合面、更换密封件、重新攻丝或者镶套的方式修复，不需要整体更换箱体，大幅降低设备的维护成本。

　　从结构优化的角度来看，这类端盖的圆角过渡设计也十分关键，所有的转角位置都设置了合理的铸造圆角，避免铸造时出现应力集中导致零件开裂，同时加工时的退刀槽尺寸也需要匹配加工刀具的参数，保证加工过程中不会出现撞刀，同时台阶面的过渡位置不会留下尖锐毛刺，避免装配时割伤密封件。零件上的各个凸台结构除了增加安装强度外，也减少了端盖和箱体的接触面积，降低了结合面的加工面积，在保证密封性能的前提下减少了铣削加工的工作量，提升加工效率。
