CA6140车床用ADM102型链节式连接构件

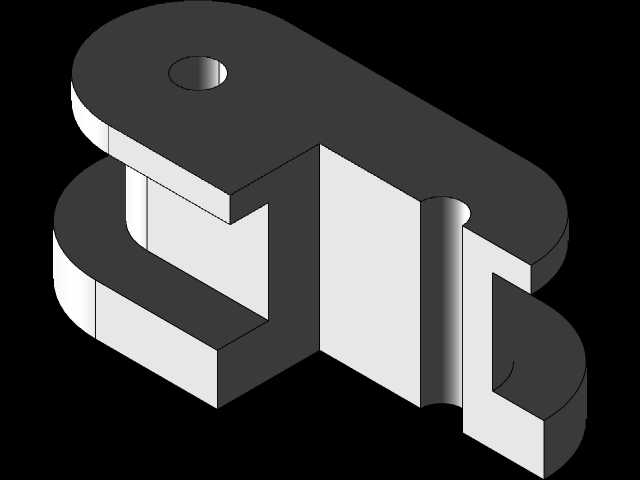

　　在普通卧式车床的进给传动与辅助挂轮机构的装配场景中，这类链节式连接构件承担着相邻传动组件之间的铰接传动、载荷传递以及运动轨迹约束的核心作用，区别于标准传动链条的通用链节，该构件针对CA6140车床特定安装位的空间边界做了适配性结构优化，能够在车床溜板箱纵向进给、挂轮架变速传动的工况下，稳定传递额定扭矩，同时抵消传动过程中产生的小幅径向窜动，避免传动链出现卡滞、跳齿等影响加工精度的问题。从结构设计逻辑来看，构件采用上下双层叠合的板体结构，上层板体一端设置同轴贯通的销孔，用于与相邻链节的铰接销配合，孔位的同轴度公差控制在0.02mm以内，保证铰接转动时无卡涩，另一端延伸出带弧形过渡的连接臂，与下层板体形成半包围的卡槽结构，

　　卡槽的内侧面做了铣削精加工，表面粗糙度达到Ra1.6，能够与配套的传动拨块实现无间隙贴合，避免传动过程中出现回程误差。下层板体与上层板体通过中间的支撑柱实现刚性连接，支撑柱的高度与车床对应安装位的间隙完全匹配，既保证了构件整体的抗扭强度，又不会在装配时与周边的挂轮、轴套等零件发生运动干涉。从安装边界来看，构件整体的外轮廓尺寸完全适配CA6140车床挂轮箱内部的预留安装空间，销孔的直径与原厂标配的铰接销尺寸一致，无需二次加工即可直接替换原厂磨损的同类型构件，安装时仅需将铰接销穿入销孔，完成卡槽与拨块的对位卡合，再装入轴向定位卡簧即可完成装配，整个装配过程不需要对车床原有结构做任何改动，适配性极强。在实际使用场景中，

　　这类构件除了应用在CA6140车床的挂轮传动系统中，也可适配同系列的普通卧式车床的进给传动链路，当车床进行公制螺纹、英制螺纹加工切换，或者调整进给量时，该构件能够随传动链的张紧度变化自动调整铰接角度，保证传动链路始终保持顺畅的运动状态，不会因为传动角度的变化出现应力集中的问题。设计过程中针对构件的受力点做了加厚处理，上层板体与下层板体的受力侧厚度比非受力侧厚2mm，能够承受车床满负荷进给时产生的瞬时冲击载荷，避免长期使用后出现板体变形、销孔磨 oval 等失效问题，同时板体的所有棱角位置都做了R1.5的圆角过渡，既减少了热处理过程中的应力集中风险，也避免装配时锋利棱角划伤操作人员。构件的卡槽位置特意设计了弧形让位结构，

　　当传动拨块随挂轮架摆动时，弧形面能够为拨块提供足够的摆动空间，不会因为运动角度变化出现卡滞，同时卡槽的开口尺寸做了公差优化，与拨块的配合间隙控制在0.03mm到0.05mm之间，既保证了运动的灵活性，又不会因为间隙过大导致传动精度下降。在日常设备维护场景中，这类构件属于车床传动系统的易损件，长期使用后销孔位置会因为反复铰接转动出现磨损，当磨损量超过0.1mm时就需要及时更换，否则会导致传动间隙过大，影响螺纹加工的螺距精度，该构件的结构完全复刻原厂配件的尺寸参数，替换后能够完全恢复车床原有的传动精度，不需要重新调整传动链路的配合间隙。从建模逻辑来看，整个构件采用参数化建模方式完成，所有的尺寸参数都与原厂实物的测绘尺寸完全一致，板体的拉伸特征、销孔的切除特征、支撑柱的凸台特征都做了全约束，修改任意尺寸参数都能够快速生成同系列不同规格的连接构件，能够为同类型车床配件的改型设计提供基础建模参考，也可作为机械原理课程中链传动结构的教学演示模型使用，帮助学习者直观理解铰接式传动构件的结构特点与装配关系。
