自行车座管快拆锁紧夹结构设计

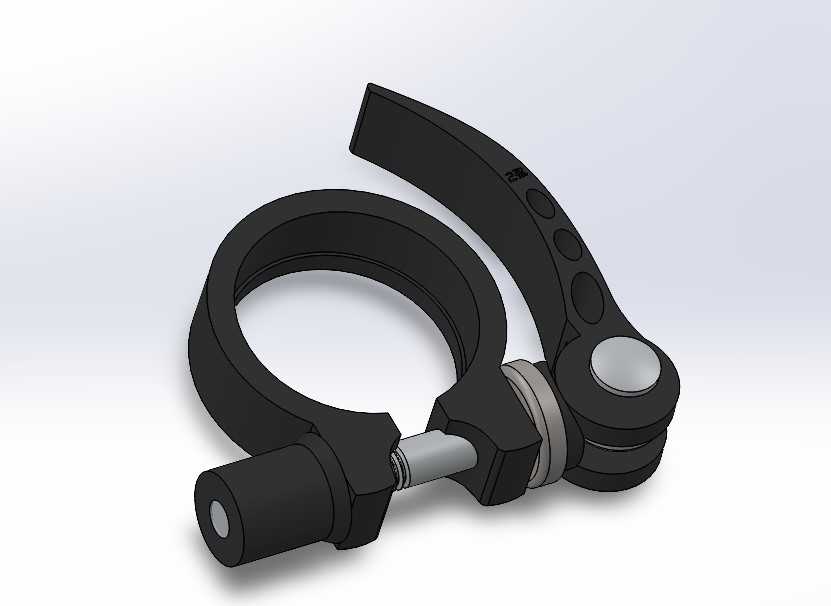

　　日常骑行场景里，座管高度的快速调节需求一直存在，不管是不同身高骑手换骑同一台车，还是骑行途中根据路况调整坐姿，都需要一套无需额外工具就能完成锁紧、松开操作的夹紧结构，这款快拆式座管夹就是针对这类使用场景设计的。从结构功能来看，整套部件依靠偏心凸轮的锁紧原理工作，扳动外侧的快拆手柄时，凸轮结构会带动拉杆轴向位移，拉动夹环的开口端收缩，从而抱紧穿入夹环内部的座管，实现座管与车架立管之间的位置固定；反向扳动手柄时，凸轮复位，夹环在自身弹性作用下张开，座管即可上下滑动调整高度，整个操作过程不需要借助扳手等额外工具，单手即可完成，适配日常通勤、山地越野等多种骑行场景下的快速调节需求。设计过程中首先要考虑夹环的抱紧力是否足够，

　　夹环采用开口式C型结构，环体内壁与座管外壁的配合间隙控制在合理范围，既保证松开状态下座管能顺畅滑动，又能在锁紧时通过环体的弹性变形提供足够的正压力，配合接触面的摩擦力避免座管受骑手体重压力出现下滑。快拆手柄的外形做了贴合手指弧度的曲面设计，扳动时的受力点做了加厚处理，避免长期使用出现应力断裂，手柄表面的凹槽设计既可以增加扳动时的摩擦力，也能在一定程度上降低结构重量。偏心轮的偏心距是整个结构的核心参数，设计时需要兼顾锁紧行程和操作力，偏心距过小会导致锁紧行程不足，夹环收缩量不够无法抱紧座管；偏心距过大则会导致扳动手柄时需要的操作力过大，使用体验差，同时还要保证锁紧位置处于凸轮的自锁区间，避免骑行过程中受震动导致手柄松脱，

　　出现座管下滑的安全隐患。夹环的开口端做了加厚凸台设计，拉杆穿过凸台上的安装孔，凸台的存在可以避免夹环收缩时开口处出现应力集中，提升夹环的疲劳寿命，拉杆与凸台之间设置了垫片，分散锁紧时的压力，避免长期锁紧导致凸台表面出现压痕变形。安装边界方面，夹环的外径尺寸需要匹配车架立管的上端安装位，夹环的内径对应常用规格的座管外径，安装时只需要将夹环套入车架立管上端，穿入拉杆和偏心锁紧组件，调整好手柄的初始预紧力即可投入使用，不需要对车架做额外的加工改造，替换性较强。整套结构没有复杂的传动部件，所有零件都采用常规的机械加工工艺即可生产，夹环部分可以采用铝合金锻造后机加工的方式制作，兼顾强度和轻量化需求，手柄部分可以采用工程塑料或者铝合金材质，

　　拉杆采用钢制材料保证拉伸强度，不同材质的搭配可以在控制整体重量的前提下，满足长期使用的强度要求。实际使用中，这类快拆夹除了应用在自行车座管固定场景，同结构原理的夹紧部件也可以用在需要快速调节管径位置的其他设备上，只需要调整夹环的内径尺寸和拉杆长度，就能适配不同的管径夹紧需求，结构的通用性较强。设计时还需要考虑夹环的开合角度，保证松开状态下夹环的内孔尺寸比座管外径大足够的间隙，避免调整座管时夹环内壁刮花座管表面的涂层，同时锁紧状态下夹环的开口处要保留一定的间隙，不能出现开口完全闭合的情况，否则会导致锁紧力无法有效作用在座管上，出现锁不紧的问题。偏心轮与手柄的连接部位采用销轴铆接的方式固定，铆接处的松紧度需要控制在合适范围，既要保证手柄可以灵活转动，又不能出现过大的旷量，避免长期使用后销轴磨损出现松旷。整套结构的所有运动部件都没有复杂的密封要求，日常使用中只需要定期在偏心轮和拉杆的接触位置添加少量润滑脂，就能保证操作的顺畅性，维护成本极低。
